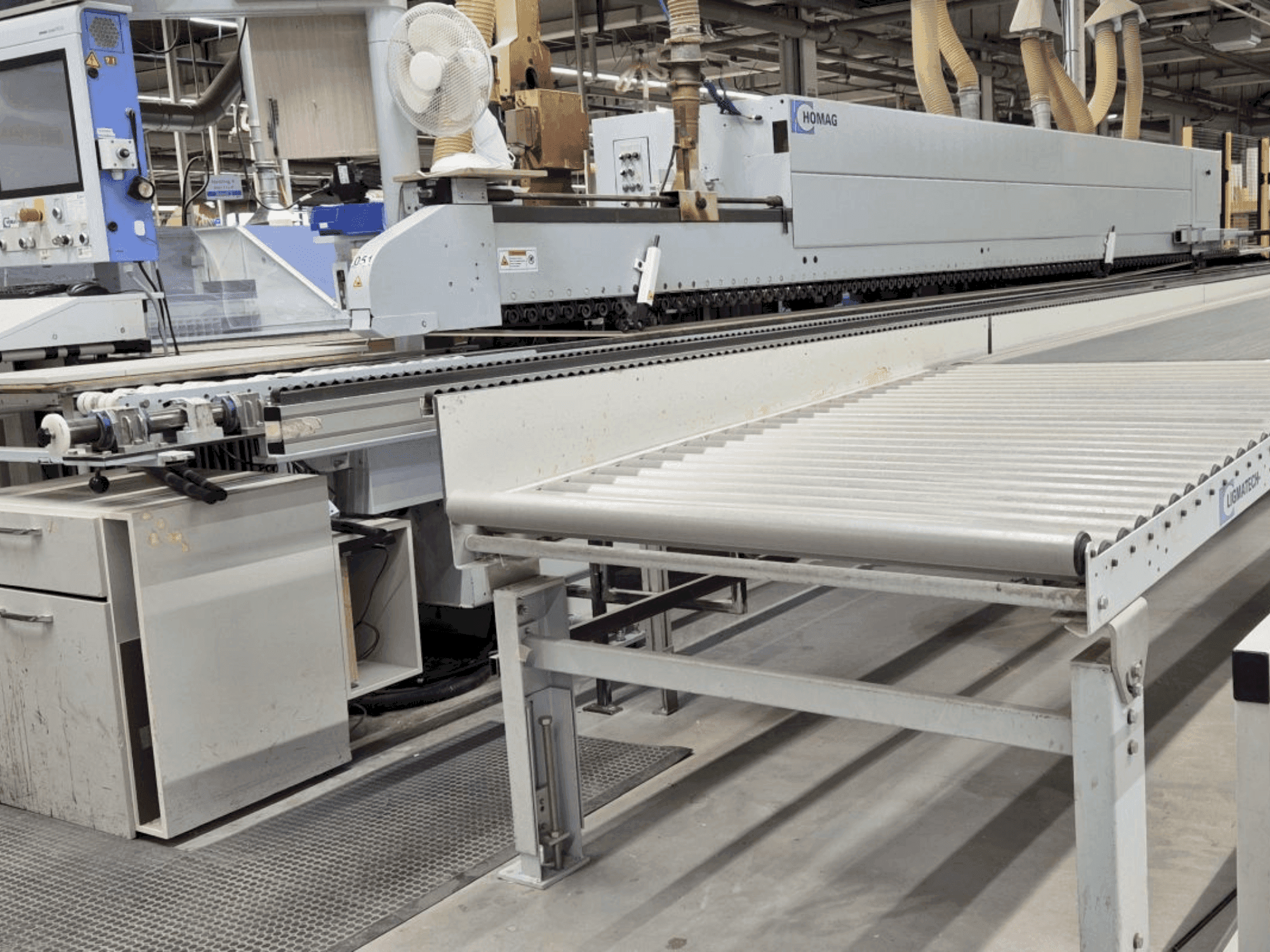

HOMAG - KAL 310/7/A3DE-EDG-HOM-2010-00001

• ISAS edge -lehti: 28 paikkaa (valittavissa olevat reunat)

• Liimausyksikkö: PU 34 -järjestelmä, jossa PU-sulatusyksikkö (kapasiteetti enintään 6 kg/h), 2 kg:n liimasäiliö, QA-liiman levitysyksikkö.

• Paineosasto: 4 painerullaa

• Erotusaineen ruiskutusyksikkö: Ylä- ja alapuolinen levitys

• Liitosjyrsintäyksikkö: 2 moottoria, kukin 3 kW, 150 Hz, 9 000 rpm; pneumaattisesti ohjattu syöttöjyrsintää varten.

• Esijyrsintäyksikkö: 2 moottoria, kumpikin 0,55 kW, 200 Hz, 12 000 rpm; kaksoisjyrsintä; sähköpneumaattinen sisäänveto.

• Päätyjyrsintäyksikkö (WK 13 - viiste/suora): 2 moottoria, kumpikin 0,4 kW, 200 Hz, 12 000 rpm; sähköpneumaattinen säätö kahteen asentoon (tasa-asento ja ylimenevä).

• Profiiliyksikkö FK 11 (manuaalinen): Reunojen yläviisteiden käsittelyyn ylhäältä/alhaalta ja etu-/takareunojen leikkaamiseen; 2 moottoria, kumpikin 0,4 kW, 200 Hz, 12 000 rpm.

• Yleisjyrsintäyksikkö UF 11: 1 moottori 4 kW, 150 Hz, 9 000 rpm; kääntyvä 90°, sähköpneumaattisesti ohjattu; HSK 63 F -työkalunpidin, jossa on painonappivapautus.

• Profiilikaavinyksikkö PN 10: Pneumaattinen säätö työalueen sivusuuntaista vetäytymistä varten.

• Viimeistelyyksikkö FA 11 (ylhäällä/alhaalla): Liimasaumakaavin; puhdistusnesteen levitys; kiillotusyksikkö, jossa 2 moottoria; korkeussäätö yläpainesäteellä.

• Koneen ohjaus: 19-tuumainen kosketusnäytön käyttöjärjestelmä

Lisävarusteet

• Paluukuljetinjärjestelmä: BOOMERANG ZHR05

  • Kallistettu ilmatyynypöytä: pituus 2000 mm, leveys 1000 mm.

  • Kuljetushihnan leveys: 1 100 mm.

  • Työkappaleparametrit: Työkappaleen parametrit:

    • Pituus: 300-2 500 mm

    • Leveys: 60-1 100 mm tai pituus 300-800 mm, kun leveys >1 100-2 000 mm.

    • Paksuus: 8-60 mm

  • Nelipuolista käsittelyä varten: Min. osa 300 x 300 mm; Max. osa 2 000 x 800 mm.

• Rullan kannatinkisko leveille osille
