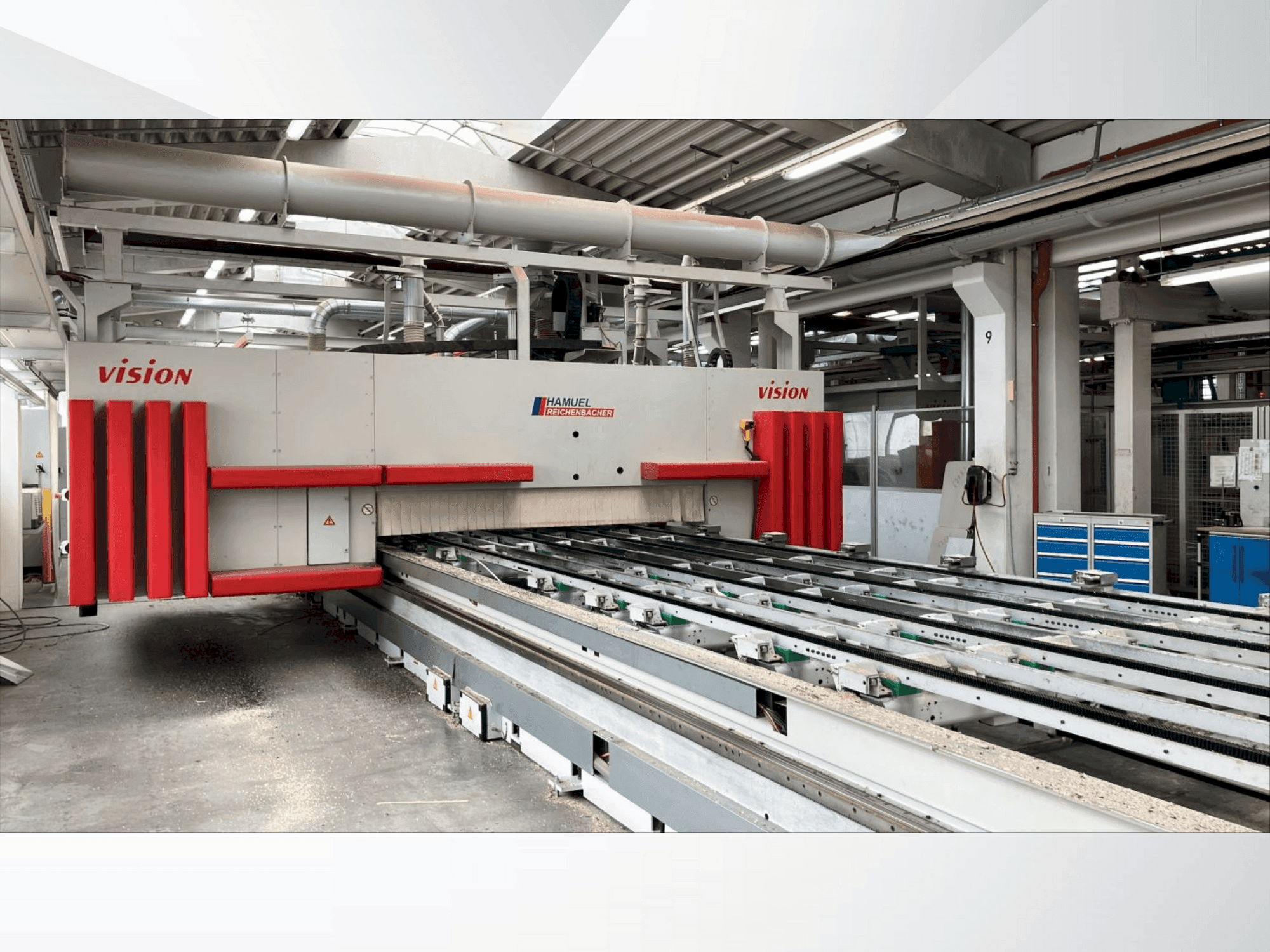

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Lisävarusteet

• Automaattisesti säädettävä tukipöytä tyhjiötapilla
• Kiinteään konepenkkiin rakennetut tyhjiöimulevyt
• Mahdollistaa joustavan ja turvallisen osien sijoittamisen

Koneen edut

Laadulliset koneen edut

• U2-u10 akselit: kantoliike
• Koneessa on maksiminopeudet 60 m/min x- ja y-akselilla, 20 m/min z-akselilla, jopa 90°/s akseleilla b ja c, ja se tarjoaa portaattomasti ohjelmoitavan syöttönopeuden x/y-tasossa mitä tahansa polkua pitkin.
• Tyhjiötapit: 72 kpl, Ø100 mm
• Isku: 100 mm
• Tehokas isku: 25 mm (alustahihnan yläpuolella)
• Tyhjiötelinejärjestelmä sisältää 9 sähkömoottorikäyttöistä pidikettä, kunkin etäisyys ±1000 mm, vähimmäisetäisyys 300 mm (yleensä ~1000 mm) ja varustettu 8 imukupilla (Ø100 mm) 1-2-2-2-1 kuvioon järjestetyllä imukupilla, tyynynpuhdistus n-akselilla, imurit ilman valvontaa sähkömoottoreilla.

Tekniset koneen edut

• Ohjauspaneeli: 17" tft litteä näyttö
• Käyttöjärjestelmä: windows 7
• Näyttötietokone: pcu 50. 5
• Käyttöliittymä: hmi operation
• X1/x2 akselit: n. 8540 mm – portaalin pituussuuntainen liike
• Y1-akseli: n. 2500 mm – poikittaisliike
• Z1-akseli: n. 480 mm – yksikön pystysuuntainen liike
• B1-akseli: ±180° – kääntöliike
• C1-akseli: 360° – pyörivä liike
• X3-akseli: lattian porausyksikön liike

Lisätiedot

Kone edelleen virralla
