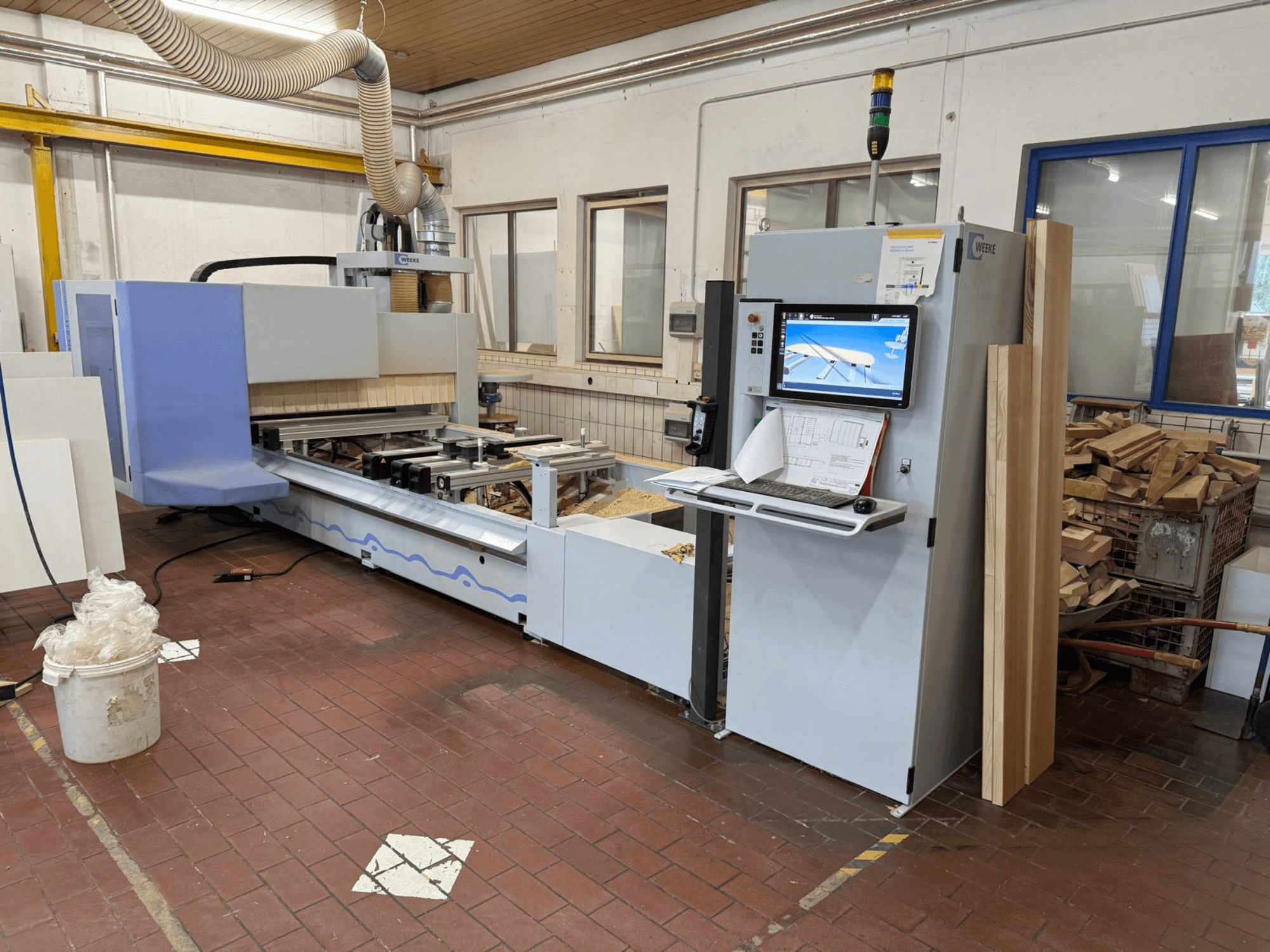

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• X-/Y-akselin nopeus: 70 m/min

• Z-akselin nopeus: 20 m/min

• Pöydän pituus X: 3250 mm

• Pöydän käyttökelpoinen pituus Y: 1150 mm

• Työkappaleen vapaa tila: 1250 mm

• Valinnainen pöydän käyttöpituus Y-akselilla: 1400 mm

• Valinnainen työkappaleen vapaa korkeus: 1600 mm

• Pöydän paksuus Z: 125 mm

• Työkappaleen vapaa korkeus: 225 mm

• Työkappaleen tuet: 6

• Tyhjiökentät: 2

• Tyhjiögeneraattorin kapasiteetti: 70/84 m³/h taajuudella 50/60 Hz

• Imukupit: 12 × 114 × 160 × 100 mm

• Lisäimukupit: 2 × 125 × 75 × 100 mm

• Pneumaattiset sivutukit: 2

• Pneumaattiset pitkittäissulkimet: 6

• Manuaaliset taittopysäyttimet: 4

• HPL-asemointiapuvälineet: 4

• Laser-imukuppien asemointi: Kyllä

• Lasertyyppi: Ristikkäisprojektiot

• Pääasiallinen käyttö: 1455 h

• Toissijainen käyttö: 743 h

• Käyttöaika: 8586 h

Kara / Poraus / Työkalut

• Pääkara: F1-HSK63-12 kW

• Karan nopeus: 1250–24000 rpm

• Karan teho: Jopa 10/12 kW

• Karan liitäntä: HSK63

• Karan jäähdytys: Ilmajäähdytteinen

• Karan voitelu: Pysyvästi rasvattu

• C-akseli: 360°:n interpoloiva akseli

• Pystysuora porausyksikkö: V12 High Speed 7500

• Pystysuoran porauksen nopeus: 1500–7500 rpm

• Pystysuoran porauksen teho: 2,3 kW

• Pystysuoran porauksen syvyys: enintään 38 mm

• Pystysuoran porauksen syvyys erikoisporalla: enintään 55 mm

• Pystysuoran poran suurin halkaisija: 35 mm

• Pystysuora poranpidin: Ø10 mm

• Pystysuoran karan nousu: 32 mm

• Vaakasuora porausyksikkö: H4X/2Y

• Vaakasuuntaiset porakarat: 6

• Vaakasuorien karojen järjestys: 4 in X / 2 in Y

• Vaakasuora porausnopeus: 1500–7500 rpm

• Vaakasuoran porauksen syvyys: enintään 38 mm

• Vaakasuoran poran suurin halkaisija: 20 mm

• Uuraussahayksikkö: N1 X-Y 90°

• Uuraussahan kääntöalue: 90°

• Uuraussahan leikkaussyvyys: 30 mm

• Uuraussahan halkaisija: 125 mm

• Uuraussahan terän paksuus: enintään 5 mm

• Uuraussahan nopeus: 1500–7500 rpm

• Työkalumagasiini: W14

• Työkalumagasiinin kapasiteetti: 14 työkalua

• Työkaluliitin: HSK63

• Työkalun enimmäispaino: 6 kg

• Työkalun suurin halkaisija täydessä työkaluhyllyssä: 130 mm

• Työkalun suurin halkaisija, kun viereiset paikat ovat vapaat: 260 mm

• Työkalunvaihtoaika: noin 12–18 s

FLEX5+ / Ohjaus / Varustus

• HP FLEX5+ -yksikkö: sahaaminen / jyrsintä / poraus

• FLEX5+:n jyrsintäkääntöalue: 0–100°

• FLEX5+:n porauksen kääntöalue: 0–100°

• FLEX5+:n sahauksen kääntöalue: 0–90°

• FLEX5+:n jyrsintätyökalun enimmäishalkaisija: 20 mm

• FLEX5+ Porausterän enimmäishalkaisija: 10 mm

• FLEX5+:n suurin sahausnopeus: 15 000 rpm

• FLEX5+ työkaluliitäntä: WFC40-25

• Ohjausjärjestelmä: HOMAG Group powerTouch

• CNC-ohjaus: powerControl PC86

• Näyttö: 21,5 tuuman Full HD -monikosketusnäyttö

• Prosessori: Intel Core 2 Duo

• Kiintolevy: vähintään 160 GB SATA

• Ethernet: 10/100 Mbit RJ45

• Käyttöjärjestelmä: Windows 7 Professional

• Ohjelmisto: woodWOP

• Automaattisen työkalunvaihtajan latausapu: Kyllä

• TeleserviceNet: Kyllä

• Virransyöttö: 400 V

• Taajuus: 50/60 Hz

• Ympäristön lämpötila: +10 °C – +40 °C

• CE-turvallisuuslaitteet: Kyllä

• Syöttöjännite: 400 V / 230 V

• Vaihe: 3-vaiheinen

• Taajuus: 50 Hz

• Suurin täyskuormitusvirta: 38 A

• Sulakkeen nimellisarvo: 50 A

• Ohjausjännite: 24 V

• CE-merkintä

• Myydään ilman työkaluja

Pyynnöstä voimme tarjota myös sopivia poistojärjestelmiä (joihin on tällä hetkellä saatavilla tukea Saksassa) ja paineilmaratkaisuja
