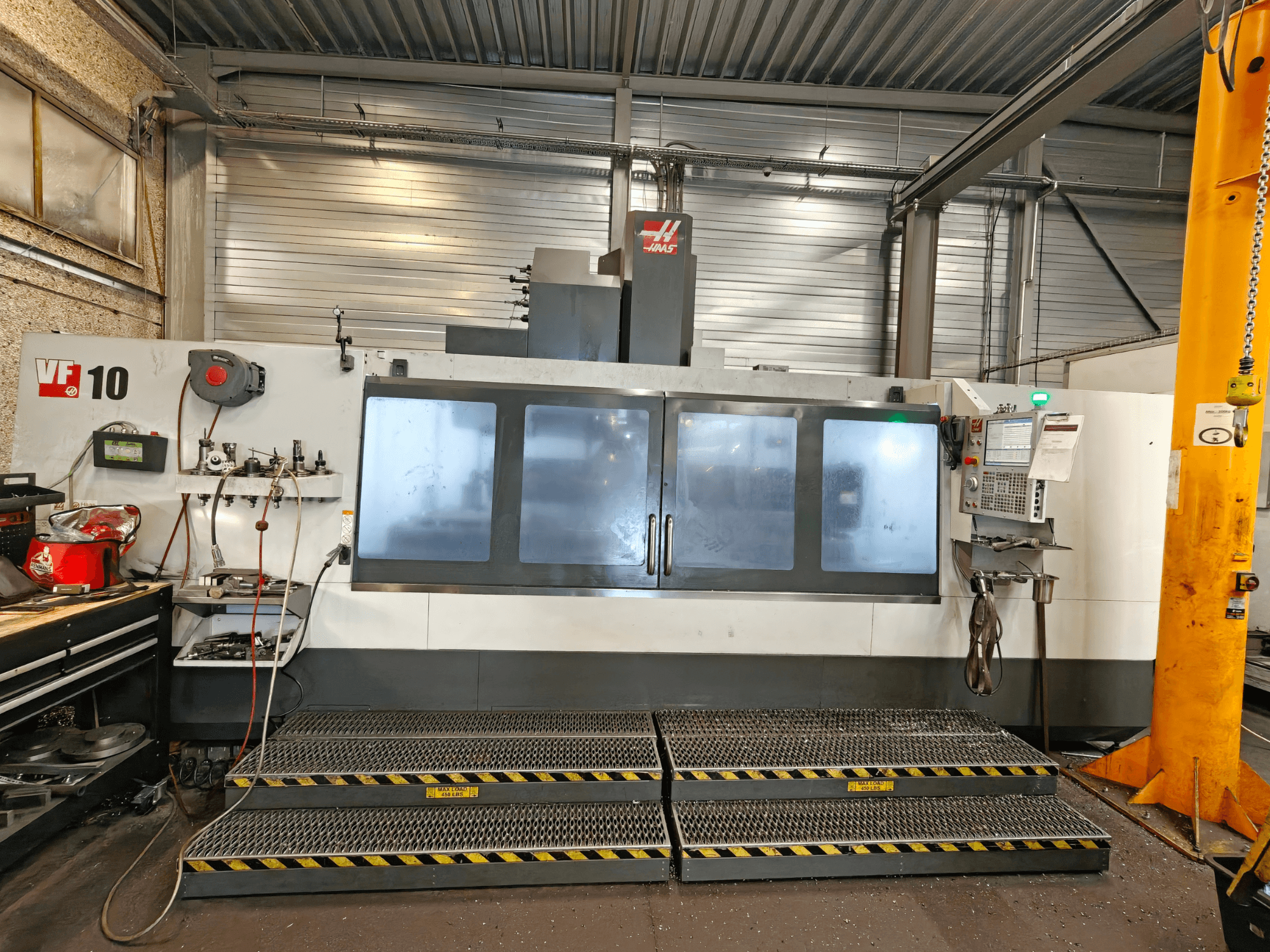

HAAS - VF-10/50BE-MIL-HAA-2022-00001

Karan kärki – työpöytä (maks.): 35,0 tuumaa (889 mm)

Karan kärki – pöytä (min.): 5,0 tuumaa (127 mm)

Kara

• Suurin vääntömomentti: 340 ft‑lbf @ 700 rpm (460 Nm @ 700 rpm)

• Voimansiirto: 2-vaihteinen vaihteisto

• Laakereiden voitelu: Ilma-/öljyruiskutus

• Jäähdytys: Nestejäähdytys

Pöytä

• Pituus: 120,0 in (3048 mm)

• Leveys: 28,0 tuumaa (711 mm)

• T-uran leveys: 0,626–0,630 tuumaa (15,90–16,00 mm)

• T-uran keskiväli: 4,92 tuumaa (125 mm)

• T-urien lukumäärä: 5

• Pöydän enimmäiskuormitus (tasaisesti jakautuneena): 4000 lb (1814 kg)

Syöttönopeudet

• Suurin leikkaussyöttö: 360 ipm (9,1 m/min)

• Pikaliikkeet: X 360 ipm (9,1 m/min), Y 600 ipm (15,2 m/min), Z 600 ipm (15,2 m/min)

Akselimoottorit (maksimivoima)

• X: 3400 lbf (15 124 N)

• Y: 4100 lbf (18 238 N)

• Z: 5600 lbf (24 910 N)

Työkalunvaihtaja

• Tyyppi: SMTC

• Kapasiteetti: 30+1

• Työkalun suurin halkaisija (kaikki paikat täynnä): 4,0 tuumaa (102 mm)

• Työkalun suurin halkaisija (viereinen paikka tyhjä): 10,0 tuumaa (254 mm)

• Työkalun enimmäispituus (mittausviivasta): 16 tuumaa (406 mm)

• Työkalun enimmäispaino: 30 lb (13,6 kg)

• Työkalu–työkalu (keskiarvo): 4,2 s

• Lastu-lastu-aika (keskiarvo): 6,3 s

Yleistä

• Jäähdytysnesteen tilavuus: 95 gal (360 L)

Ilmavaatimukset

• Ilman tarve: 4 scfm @ 100 psi (113 L/min @ 6,9 bar)

• Ilmaletku: 3/8 tuumaa

• Liitin (ilma): 3/8 tuumaa

• Ilman vähimmäispaine: 80 psi (5,5 bar)

Sähkö

• Käyttöjärjestelmä: 2-vaihteinen vaihdelaatikko

• Syöttöjännite (3-vaihe) matala: 220 VAC, 70 A (FLA)

• Syöttöjännite (3-vaihe) korkea: 440 VAC, 35 A (FLA)

Mitat – kuljetus

• Kotimainen kuormalava: 288 tuumaa x 102 tuumaa x 132 tuumaa (732 cm x 260 cm x 336 cm)

• Vientilaatikko: 288 tuumaa x 105 tuumaa x 134 tuumaa (732 cm x 267 cm x 339 cm)

• Kotimainen kuormalava EC-lisävarusteella: 288 tuumaa x 102 tuumaa x 140 tuumaa (732 cm x 260 cm x 356 cm)

• Vientilaatikko EC-lisävarusteella: 288 tuumaa x 105 tuumaa x 141 tuumaa (732 cm x 267 cm x 359 cm)
