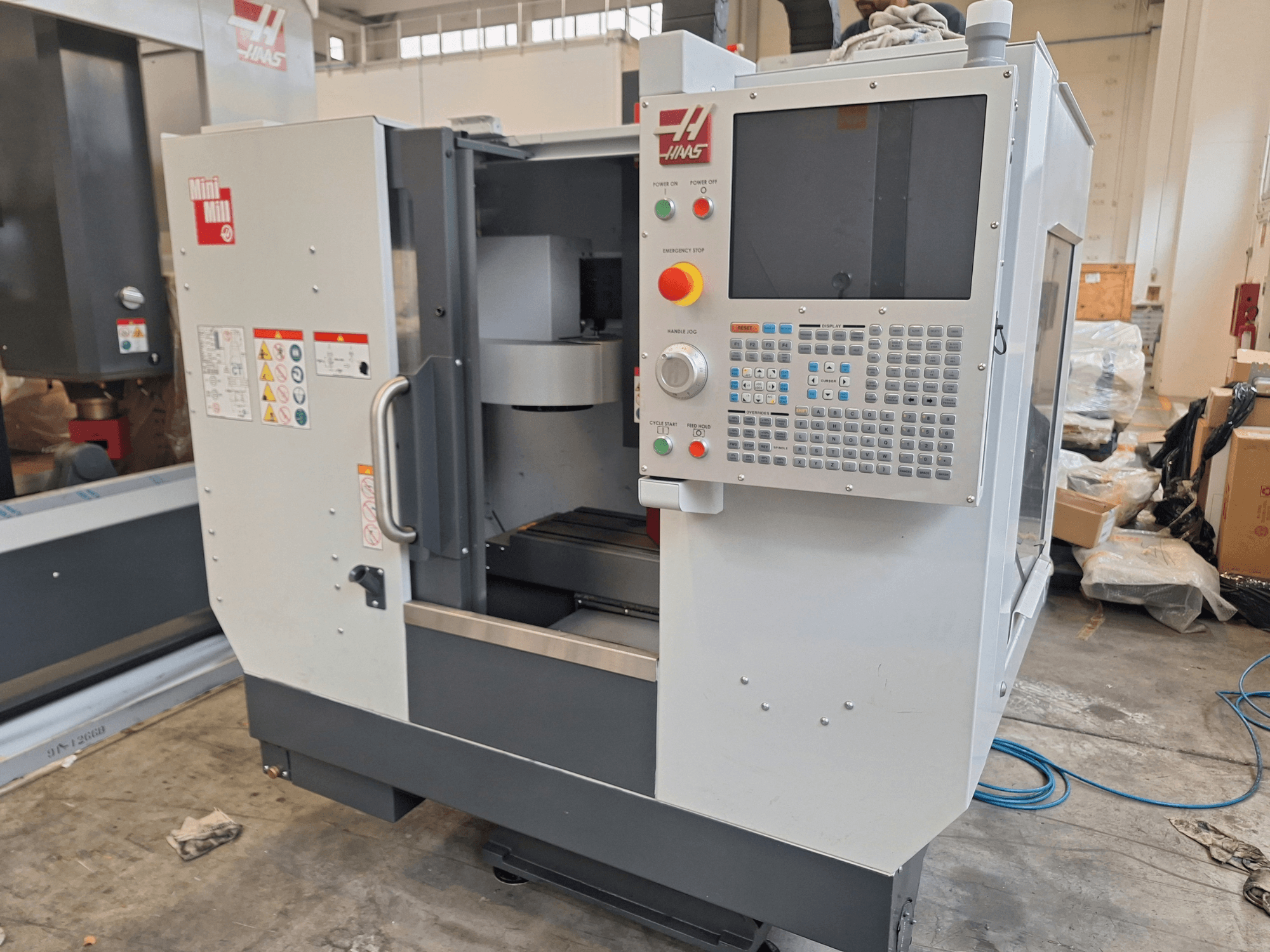

HAAS - Mini MillIT-MIL-HAA-2024-00003

• Työaika: 0

• Näyttelytilan kone

• Karan kärki – pöytä (~ maks.): 19,0 tuumaa (483 mm)

• Karan kärjen etäisyys pöydästä (~ min): 4,0 tuumaa (102 mm)

• Karan suurin teho: 10,0 hp (7,5 kW)

• Karan suurin vääntömomentti: 45,0 ft-lbf @ 500 rpm (61,0 Nm @ 500 rpm)

• Karan käyttöjärjestelmä: Suora nopeus, hihnakäyttö

• Laakereiden voitelu: rasvavoitelu

• Jäähdytys: Ilmajäähdytys

• T-uran leveys: 0,626 tuumaa – 0,630 tuumaa (15,90 mm – 16,00 mm)

• T-uran keskiväli: 4,33 tuumaa (110 mm)

• Vakio-T-urien lukumäärä: 3

• Suurin leikkaussyöttönopeus: 650 ipm (6,5 m/min)

• Pikaliikkeet X-, Y- ja Z-akseleilla: 800 ipm (20,3 m/min)

• Akselimoottoreiden suurin työntövoima (X, Y, Z): 2000 lbf (8896 N)

• Työkalunvaihtajan tyyppi: Karuselli

• Työkalun suurin halkaisija (täysi): 3,5 tuumaa (89 mm)

• Työkalun enimmäispituus (mittausviivasta): 12,00 tuumaa (305 mm)

• Työkalu vaihdosta työkaluun (keskiarvo): 4,20 s

• Lastu-lastu-aika (keskiarvo): 5,00 s

• Jäähdytysnesteen tilavuus: 45 gal (170 L)

• Ilman tarve: 4 scfm @ 100 psi (113,0 L/min @ 6,9 bar)

• Inline-ilmaletku: 3/8 tuumaa

• Liitin (ilma): 3/8 tuumaa

• Ilmanpaine (min.): 80 psi (5,5 bar)

• Syöttöjännite (1-vaihe): 220 VAC, virta täydellä kuormalla: 40 A

• Tulojännite (3-vaiheinen, matala): 220 VAC, täyskuormavirta: 25 A

• Syöttöjännite (3-vaihe, korkea): 440 VAC, täyskuormavirta: 13 A

• Kotimarkkinoille / vientiin tarkoitetun kuormalavan mitat: 90,0 tuumaa x 80,0 tuumaa x 92,0 tuumaa (229 cm x 203 cm x 234 cm)

• Kuljetuspaino: 4450 lb (2018,5 kg)

Lisävarusteet

• Renishaw Wireless Intuitive Probing System (WIPS) -järjestelmä, johon on asennettu OTS-pöytäanturi

• Joustava jäähdytysnesteen suutin
