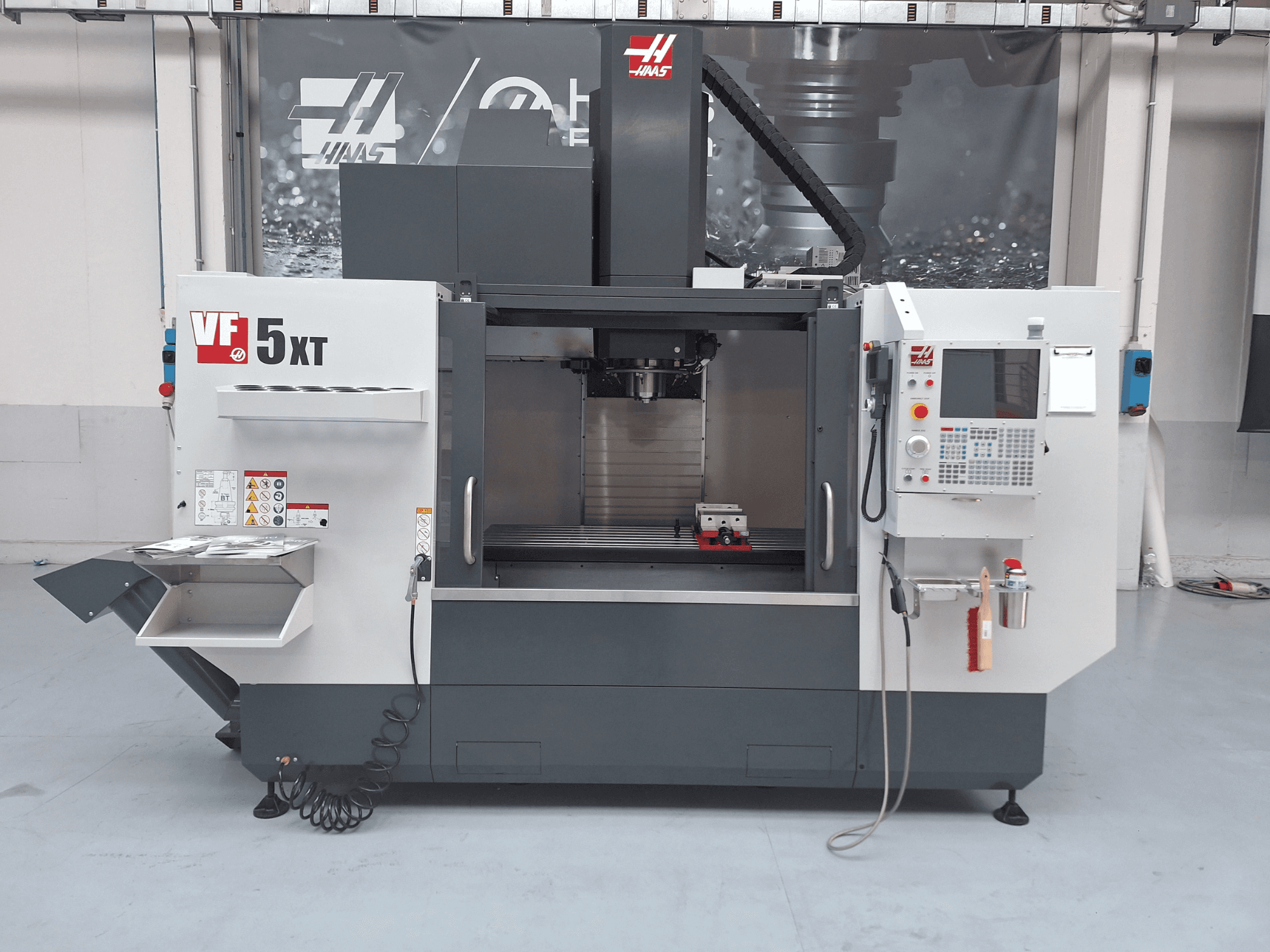

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Käyttöaika: 0 (näyttelykone)

• Karan kärki – pöytä (maks.): 32,9 tuumaa / 836 mm

• Karan kärjen etäisyys pöydästä (min.): 7,9 tuumaa / 201 mm

• Karan suurin vääntömomentti: 340,0 ft-lbf @ 700 rpm / 460,0 Nm @ 700 rpm

• Karan voimansiirtojärjestelmä: 2-vaihteinen vaihdelaatikko

• Pöydän pituus: 62,0 tuumaa / 1575 mm

• Pöydän leveys: 23,0 tuumaa / 584 mm

• T-uran leveys: 0,626 tuumaa – 0,630 tuumaa / 15,90 mm – 16,00 mm

• T-uran keskiväli: 3,15 tuumaa / 80 mm

• Vakio-T-urien lukumäärä: 7

• Pöydän enimmäiskuormitus (tasaisesti jakautuneena): 4000 lb / 1814 kg

• Suurin leikkaussyöttönopeus: 500 ipm / 12,7 m/min

• Pikaliike (X, Y, Z): 710 ipm / 18,0 m/min

• Suurin työntövoima X-akselilla: 3400 lbf / 15124 N

• Suurin työntövoima Y-akselilla: 4100 lbf / 18238 N

• Suurin työntövoima Z-akselilla: 5600 lbf / 24910 N

• Työkalunvaihtajan tyyppi: SMTC (sivukiinnitteinen työkalunvaihtaja)

• Työkalujen kapasiteetti: 30+1

• Työkalun suurin halkaisija (täynnä): 4,0 tuumaa / 102 mm

• Työkalun suurin halkaisija, suuri (viereinen tyhjä): 7,0 tuumaa / 178 mm

• Työkalun enimmäispituus (mittausviivasta): 16,00 tuumaa / 406 mm

• Työkalunvaihtoaika (keskiarvo): 4,20 s

• Lastu-lastu-aika (keskiarvo): 6,30 s

• Jäähdytysnesteen tilavuus: 95 gal / 360 L

• Ilman tarve: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

• Ilmaletku: 3/8 tuumaa

• Liitin (ilma): 3/8 tuumaa

• Ilmanpaine (min.): 80 psi / 5,5 bar

• Tulojännite (3-vaihe) – matala: 220 VAC (70 A täyskuormalla)

• Syöttöjännite (3-vaihe) – korkea: 440 VAC (35 A täyskuormalla)

• Kotimaan kuljetuslavan mitat: 168,0 tuumaa x 102,0 tuumaa x 125,0 tuumaa / 427 cm x 260 cm x 318 cm

• Vientilaatikon mitat: 168,0 tuumaa x 102,0 tuumaa x 130,0 tuumaa / 427 cm x 260 cm x 331 cm

• Lähetyspaino: 16 250 lb / 7 371,0 kg

Lisävarusteet

• Koneen ruuvipuristin asennettuna T-ura-pöydälle

• Ilmapistoolin kiinnike

• Ohjausvarsikonsoliin kiinnitetty ruiskutusastia ja puhdistusharjan pidike
