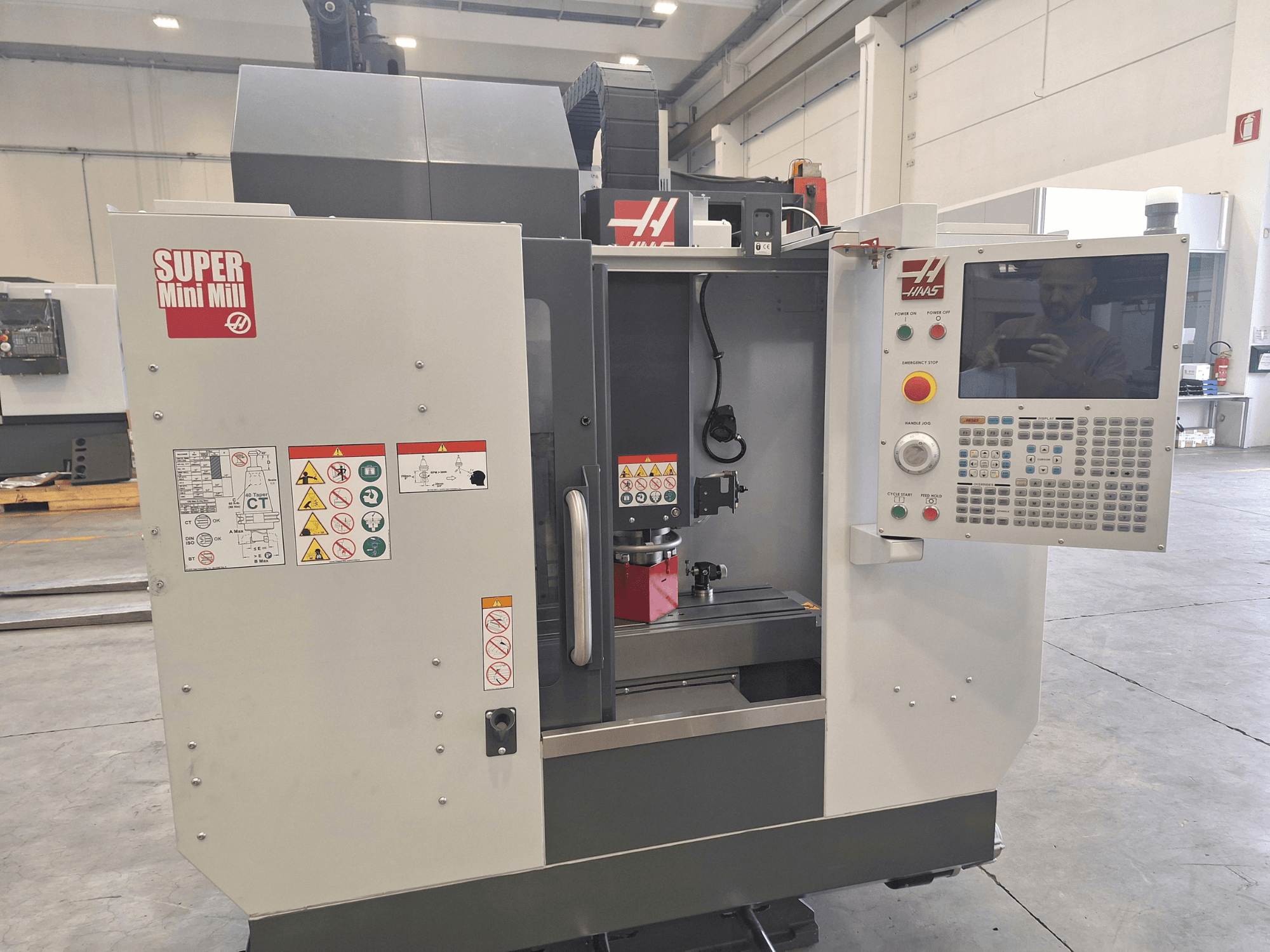

HAAS - HAAS Super Mini MillIT-MIL-HAA-2024-00001

Kunto: Näyttelykappale

Käyttötunnit: 0

Karan kärki – pöytä: enintään 19,0 tuumaa / 483 mm; vähintään 4,0 tuumaa / 102 mm

Karan suurin vääntömomentti: 22,0 ft-lbf @ 5000 rpm / 29,8 Nm @ 5000 rpm

Karan käyttöjärjestelmä: Suora vauhti, hihnakäyttö

Karan laakereiden voitelu: Ilma / öljyn ruiskutus

Karan jäähdytys: Ilmajäähdytys

Pöydän pituus: 36,0 tuumaa / 914 mm

Pöydän leveys: 12,0 tuumaa / 305 mm

Pöydän T-uran leveys: 0,626 tuumaa – 0,630 tuumaa / 15,90 mm – 16,00 mm

Pöydän T-uran keskiväli: 4,33 tuumaa / 110 mm

Vakiomallisten T-urien lukumäärä: 3

Suurin leikkaussyöttönopeus: 833 ipm / 21,2 m/min

Pikaliikkeet (X/Y/Z): 1200 ipm / 30,5 m/min

Suurin työntövoima (X/Y/Z): 2000 lbf / 8896 N

Työkalunvaihtajan tyyppi: Sivukiinnitteinen työkalunvaihtaja (SMTC)

Työkalunvaihtimen kapasiteetti: 30+1

Työkalun suurin halkaisija (täysi): 2,5 tuumaa / 64 mm

Työkalun suurin halkaisija, suuri (vieressä tyhjä): 5,0 tuumaa / 127 mm

Työkalun enimmäispituus (mittausviivasta): 7,00 tuumaa / 178 mm

Työkalu vaihdosta työkaluun (keskiarvo): 2,80 s

Lastusta lastukseen (keskiarvo): 4,20 s

Jäähdytysnesteen tilavuus: 45 gal / 170 L

Ilman tarve: 4 scfm @ 100 psi / 113,0 L/min @ 5,5–6,9 bar

Inline-ilmaletku ja liitin: 3/8 tuumaa

Syöttöjännite (3-vaihe) – matala / korkea: 220 VAC (30 A) / 440 VAC (15 A)

Kuljetusmitat: 90,0 tuumaa x 80,0 tuumaa x 99,0 tuumaa / 229 cm x 203 cm x 252 cm

Kuljetuspaino: 4650 lb / 2109,2 kg
