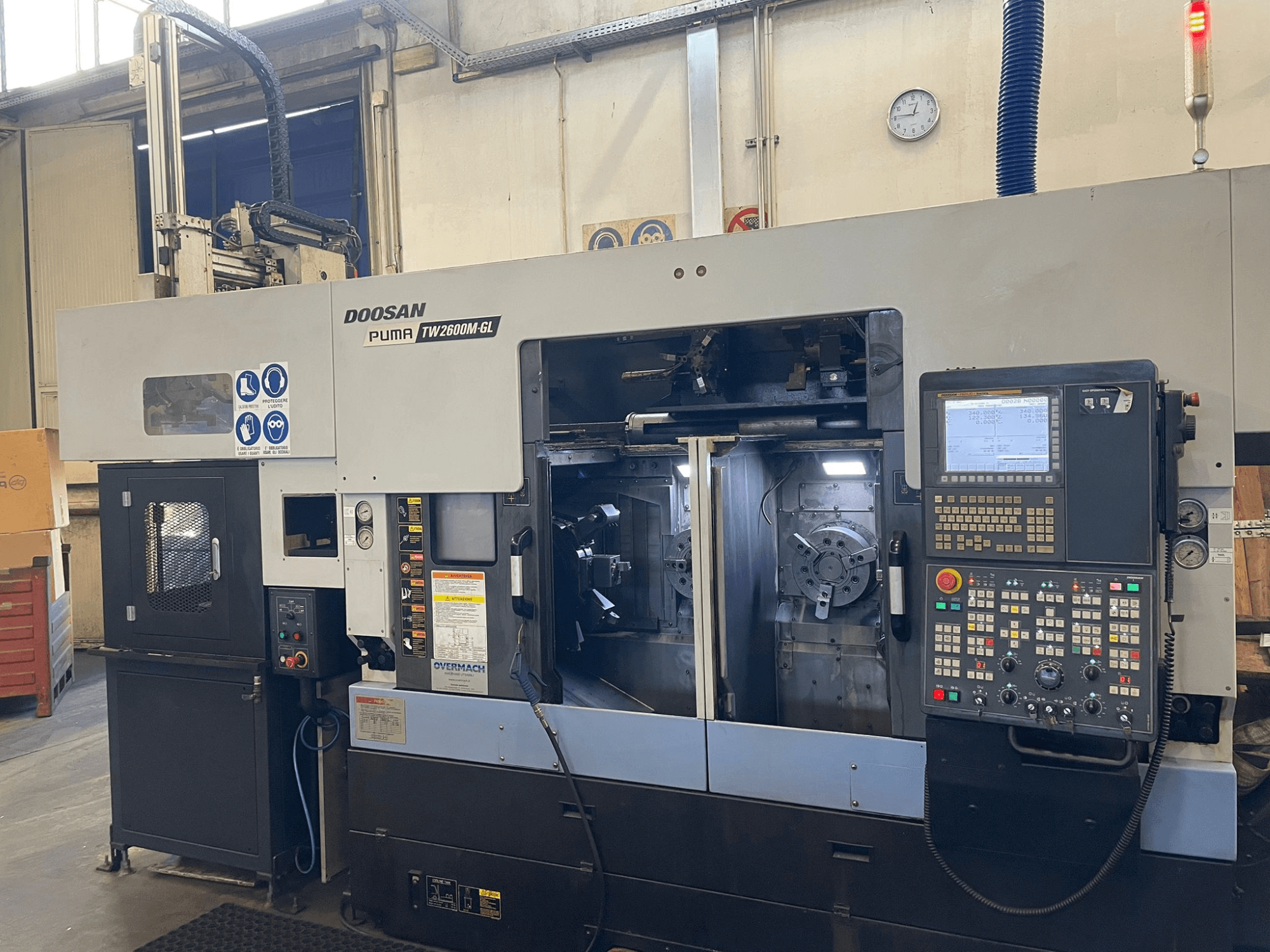

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Valvonta: Doosan-Fanuc i-Series (Digitaalinen FANUC, manuaalinen opas i, laajennettu muisti 512+512 KB, Ethernet, RS-232C, USB, jäykkä napautus, työkalun offset-muisti, syöttönopeuden ohitus).

• Rakenne: Valurautainen sänky, kaksi erillistä rakennetta (vasen/oikea), 0° kallistus.

Karat ja kapasiteetti

• Karan nokka: ASA A2-6

• Syöttöruuvin halkaisija: Ø 255 mm (kaksoissyöttöruuvin kokoonpano)

• Tankokapasiteetti: Ø 66 mm

• Maksimi sorvauksen halkaisija: Ø 350 mm

• Suurin sorvauspituus: 245 / 274 mm

• C1/C2-akselin paikannustarkkuus: ±0,001° (hydraulinen indeksointi)

• Karan keskipisteiden välinen etäisyys: 450 mm

• Maksimikuorma karaa kohti: 260 kg

Akselit ja syötöt

• Akselien liikeradat: 1: Z1/Z2 = 410 mm; C1/C2 = 360°.

• Pikaliike (X1/Z1, X2/Z2): 24 / 24 m/min

• Leikkaussyöttö (X1/Z1, X2/Z2): 12 / 12 m/min

• Pyörivä akselin syöttö (C1/C2): 33 r/min

Turretit

• Oikea revolveri: BMT-55P moottoroitu revolveri, 12 asemaa (kaikki vetävät), työkalun maksiminopeus 5 000 rpm, vetävän työkalun moottori 5,5 / 3,7 kW.

• Työkaluliitäntä: Työkalun varsi 25 × 25 mm; poratanko Ø 40 mm.

• Indeksointi: 0,2 s per asema, servoindeksointi hydraulisella kiinnityksellä

Lisävarusteet

• Portaalikuormaaja tyyppi A1:

  • Kuormituskapasiteetti: max 6 kg

  • Kappaleen halkaisija: Ø 25 - Ø 125 mm

  • Osan pituus: 20-100 mm

  • Akselien iskut (X/Y/Z): 710 / 215 / 220 mm

  • Tyypillinen lastaus/purku-syklin aika: 9 s

  • Käyttöilmanpaine: 5-6 bar

• Osalokerikko (kiertävä kuormalavajärjestelmä, A1-tyyppi):

  • Palettien lukumäärä: 1 kpl: 14

  • Enimmäiskappalemäärä kuormalavaa kohti: 15

  • Kokonaiskapasiteetti: enintään 210 kappaletta

• Työkalupaketti molemmille torneille:

  • Aksiaaliset työkalupidikkeet: 3 + 3

  • Radiaaliset työkalupidikkeet: 1 + 1

  • Vetävät työkalunpitimet: 2 + 2

  • Alennushylsyt: ER-25, Ø 25 mm

• Korkeapainejäähdytysjärjestelmä

• Lastunkuljetin ja roiskesuoja
