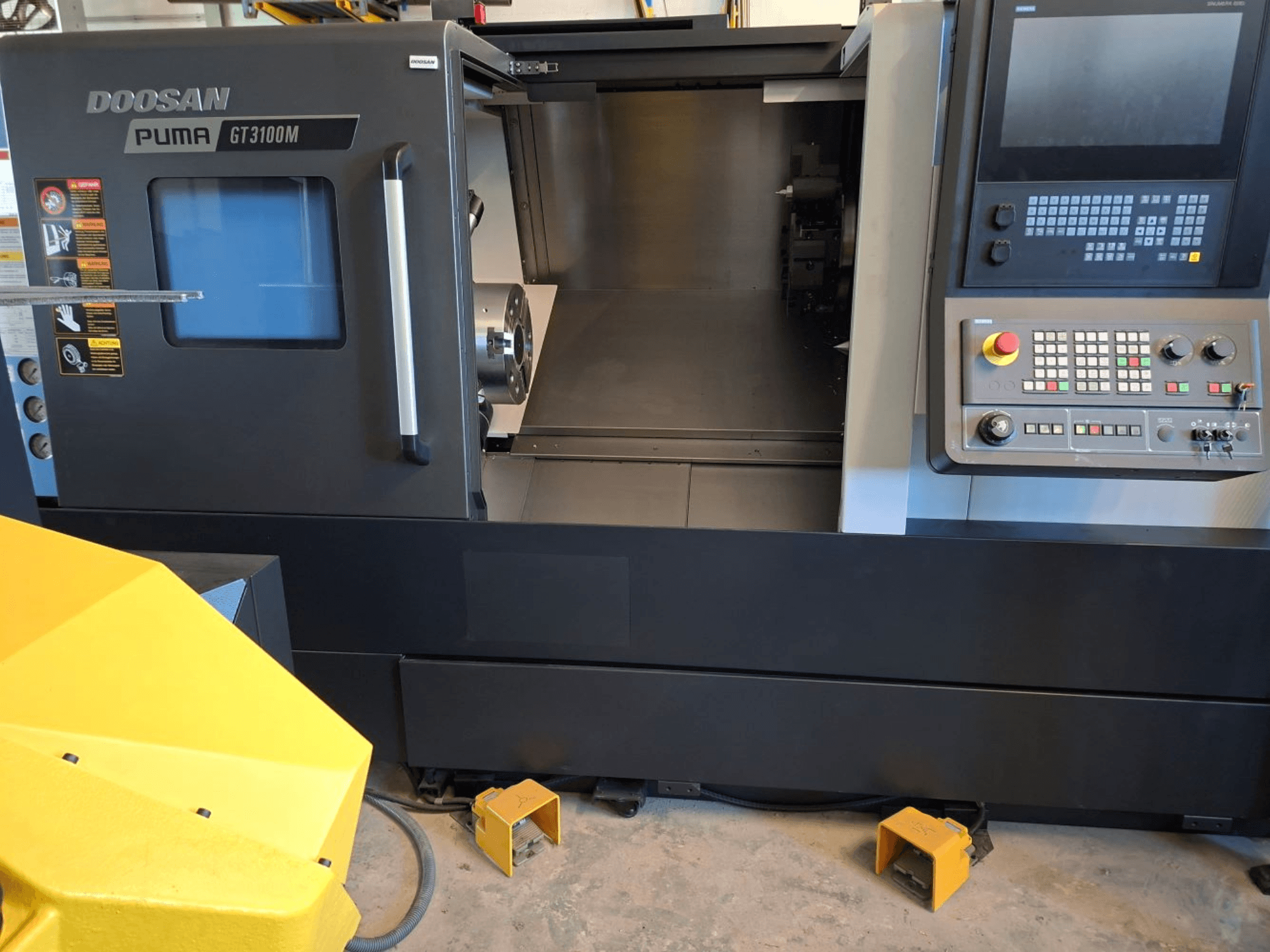

DOOSAN - Puma GT 3100 M DE-TUR-DOO-2022-00003

• Siemens S828D -ohjauksen kosketusnäyttö, jossa on 15 tuuman ShopTurn-näyttö

• 3-akselinen vaakasuora CNC-sorvauskone, jossa on vetävät työkalut ja takatukivarsi

• C-akselinen pääkara: 360° resoluutio 0,001°

• C-akselin nopeus: 200 rpm

• C-akselin vääntömomentti: n. 1162 Nm

• Pyörimishalkaisija sängyn yläpuolella: 720 mm

• Liikkeen halkaisija poikittaisliukupinnan yli: 590 mm

• Maksimi kääntöhalkaisija: 376 mm

• Maksimikääntöpituus: 725 mm

• Pääkara: 115 mm

• Tangon kapasiteetti: 103 mm

• Karan nokka: ASA A2-11

• Maksimivääntömomentti: n. 1112 Nm

• X-akselin pikaliike: 24 m/min

• Pikaliike Z-akselilla: 30 m/min

• Syöttövoima X-akselilla: 9465 N

• Syöttövoima Z-akselilla: 17379 N

• Kolmen leuan voimajännitelaitteen halkaisija: 305 mm pehmeillä leuoilla varustettuna.

• 12-paikkainen työkalurevolveri BMT65P-työkalunpitimillä varustettuna

• Työkalun maksiminopeus: 5000 rpm

• Työkalun teho: n. 7,7 kW

• Vetävän työkalun vääntömomentti: n. 75 Nm

• Tailstock, jossa karan halkaisija: 100 mm

• Jyrsimen isku: 100 mm

• Hydraulinen kiinnitysjärjestelmä onttosylinterillä

• Yksilohkoinen valurautainen koneen sänky, Meehanite-rakenne.

• 30°:n kalteva sängyn muotoilu

• Karkaistut ja hiotut ohjainradat, joissa on matalakitkainen pinnoite.

• Automaattinen keskusvoitelu

• Jäähdytysnestejärjestelmä: 7 baarin paine

• Jäähdytysnestesäiliön tilavuus: n. 235 litraa.

• Hydraulisäiliö: noin 20 litraa

• Täydellinen kotelointi ja työalueen valaistus

• Tankosyöttöliitäntä

• Öljynerotin

• Elektroninen turvakytkin X- ja Z-akseleille

• Sähköliitäntä: 400 V, 3-vaihe, 50 Hz

• Kokonaisteho: noin 47 kVA

Lisävarusteet

• VALINNAINEN: HALTER LoadAssistant Universal Big 70 (robotti)

  • Tartuntakahva Doosan Universal Big 70:lle

  • Kääntöasema

  • Työkappaleen tuki

  • Pohjalevy 23 mm / 175 mm Big 70

  • Koneen liitäntälaatikko
