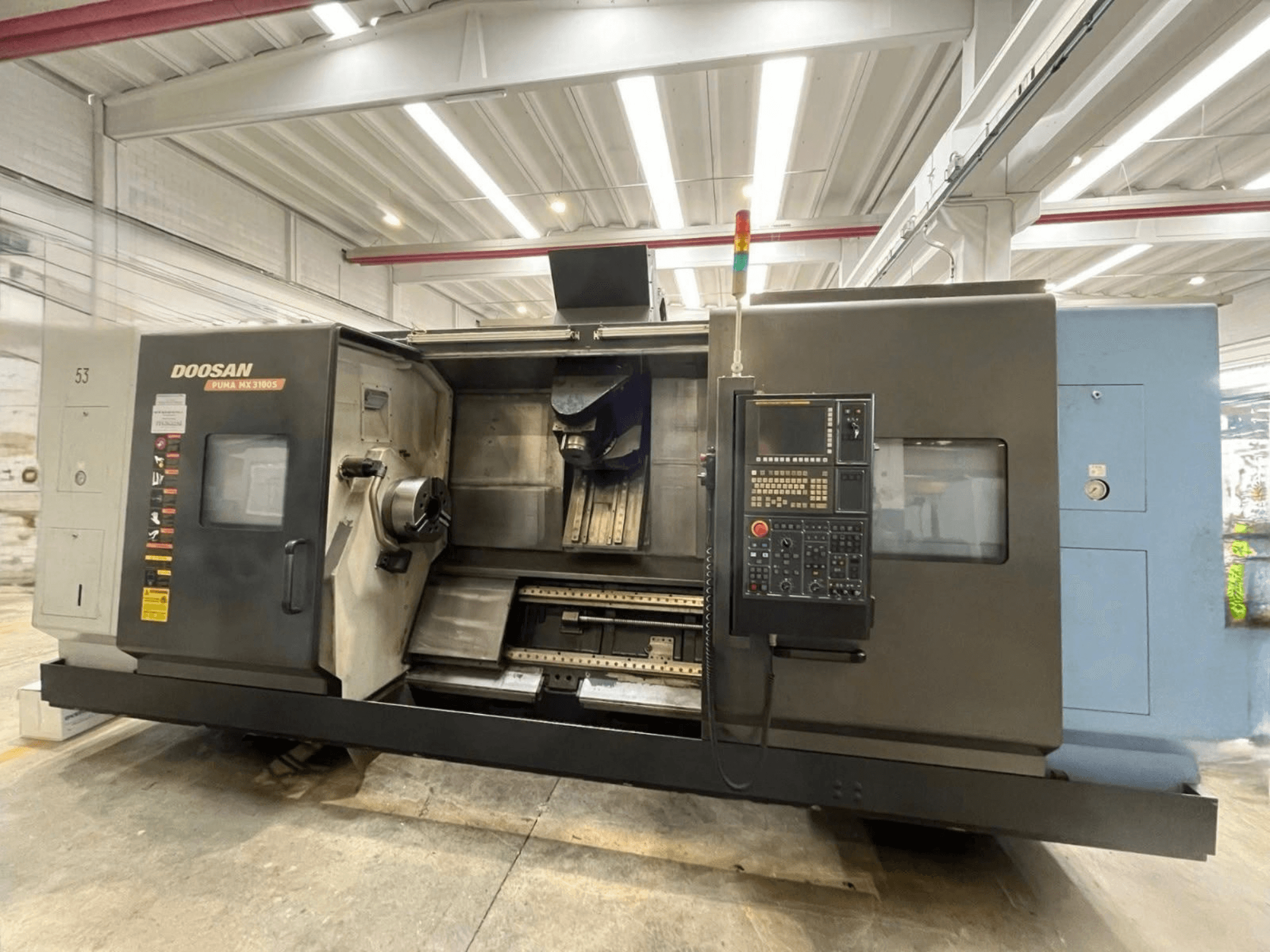

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Alusta: Valurautaa, jossa on lineaariset rullajohtimet kaikilla akseleilla

Vasen kara (pääkara)

• Karan kärki: ASA A2-11

• Istukka: Hydraulinen 3-leukainen, Ø315 mm

• Suurin käytettävissä oleva teho: 238 rpm

• Suurin vääntömomentti: 1 003 / 1 203 Nm

• Sisäänrakennettu karamoottori; etulaakeri Ø160 mm

• Karan reikä: 115 mm; vetoputken sisähalkaisija: 103 mm

• C1-asemointi: jatkuva/interpoloitu, erottelukyky 0,001°, hydraulinen karan lukitus

Oikea kara (apukara)

• Karan kärki: ASA A2-8

• Istukka: hydraulinen 3-leukainen, Ø254 mm

• Kierrosnopeus: 40–4 000 rpm

• Moottorin teho (matala/korkea elektroninen alue): 15/22 kW | 22/26 kW

• Suurin käytettävissä oleva teho alkaen: 450 rpm

• Suurin vääntömomentti: 398 / 539 / 700 Nm

• Sisäänrakennettu karamoottori; etulaakeri Ø130 mm

• Karan reikä: 86 mm; vetoputken sisähalkaisija: 77 mm

• C2-asemointi: jatkuva/interpoloitu, 0,001°:n tarkkuus, hydraulinen karalukitus

Akselien liikealueet

• B (yläpöydän kierto): 240° (±120°)

• A (oikean karan siirtymä): 1 550 mm

• C1/C2 (karan kierto): ±360°

Pikaliike / syöttönopeudet

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• A-akseli: 30 m/min

• B-akselin kierto: 42 rpm

• C1 / C2-akselit: 400 rpm

• X1/Z1-interpolaatio-syöttö: jopa 500 mm/kierros

Käännettävä ylempi revolveri / jyrsinkara

• B-akselilla käytettävä käännettävä pää, jossa on rullavaihteinen nokka (RGC)

• Koneistus joko vasemmalla tai oikealla karalla

• B-akselin tarkkuus: 0,001°; jopa 4-akselinen samanaikainen työstö FANUC 31i-A:n avulla

• Hirth-mekaaninen lukitus: pään kääntökulma 5°; karan kääntökulma moniteräisille työkaluille 30°

• Karan liitäntä: Capto C6 (kaksoiskosketus)

• Nopeus: 60–12 000 rpm

• Moottorin teho (matala/korkea elektroninen alue): 10/15/18,5 kW | 15/18,5/22 kW

• Suurin käytettävissä oleva teho alkaen: 1 500 rpm; suurin vääntömomentti: 64 / 96 / 118 Nm

• Sisäänrakennettu moottori; ilmansensori työkalun kiinnityksen vahvistamista varten

• Keskitetty jäähdytysjärjestelmä; jäykkä kierteitys

Automaattinen työkalunvaihtaja

• Tyyppi: Lattialle asennettava, kaksivartinen; pitkällä Z-akselilla liikkuva työkaluvarasto

• Käyttö: Servokäyttöinen työkalunvaihtovarsi ja työkaluketjun kierto

• Kartio: Capto C6

• Työkalunvaihtoaika: työkalusta työkaluun 1,8 s; lastusta lastuun 10 s

• Työkalun enimmäishalkaisija: 130 mm (vieressä tyhjä) / 90 mm (vieressä varattu)

• Työkalun enimmäispituus: 400 mm

Koneistuskapasiteetti

• Suurin kääntösäde työpöydän yli: 1 000 mm

• Suurin kääntösäde kelkan yli: 700 mm

• Suurin sorvaushalkaisija istukasta: 670 mm (yläpää 0°) / 760 mm (yläpää kallistettuna)

• Suurin sorvauspituus keskipisteiden välillä: 1 500 mm

• Karan kärkien välinen suurin etäisyys: 1 540 mm

• Y-akselin läpivientikapasiteetti: Ø230 mm (±115 mm)

• Tankojen enimmäiskapasiteetti: vasen Ø102 mm; oikea Ø76 mm

• Työkappaleen suurin paino ilman tukea: vasen 400 kg; oikea 220 kg

Jäähdytysneste ja vakiovarusteet

• Korkeapaineinen jäähdytysneste ylemmän karan läpi: 12 bar

• Ulkoinen jäähdytysneste yläkaraan: 8 bar

• Jäähdytysnesteen säiliön tilavuus: 580 litraa

• Automaattinen voitelujärjestelmä

• Keskitetty hydraulijärjestelmä, jossa on erittäin tehokas jäähdytin

• Sähkökaappi, jossa on lämmönvaihdin

• Työalueen valaistus; 3-värinen hälytys-/tilalamppu

• Asennusvälineet; CE-vaatimustenmukaisuusvakuutus

FANUC 31i-A CNC:n ominaisuudet

• 10,4 tuuman värillinen LCD-näyttö; laajennettu näppäimistö

• Manual Guide-i -keskustelupohjainen ohjelmointi

• Pienin ohjelmoitava askel: lineaarinen 0,001 mm; pyörivä 0,001°

• Elektroninen käsipyörä: kiinteä ja kannettava

• Työkalukompensointi: 499 paria

• Vakio pintanopeus; jäykkä kierteitys

• Polaarinen/sylinterimäinen/kierteinen interpolointi; 3D-koordinaattimuunnos

• FANUC Custom Macro B; 10-tasoinen aliohjelmien sisäkkäisyys

• Ohjelmuisti: 512 KB; jopa 1 000 ohjelmaa

• Liitännät: RS-232C, muistikorttipaikka, Ethernet

• Vasen ja oikea kara synkronoidaan keskenään

Lisävarusteet

• Lastunkuljetin: saranoitu malli, poisto oikealle
