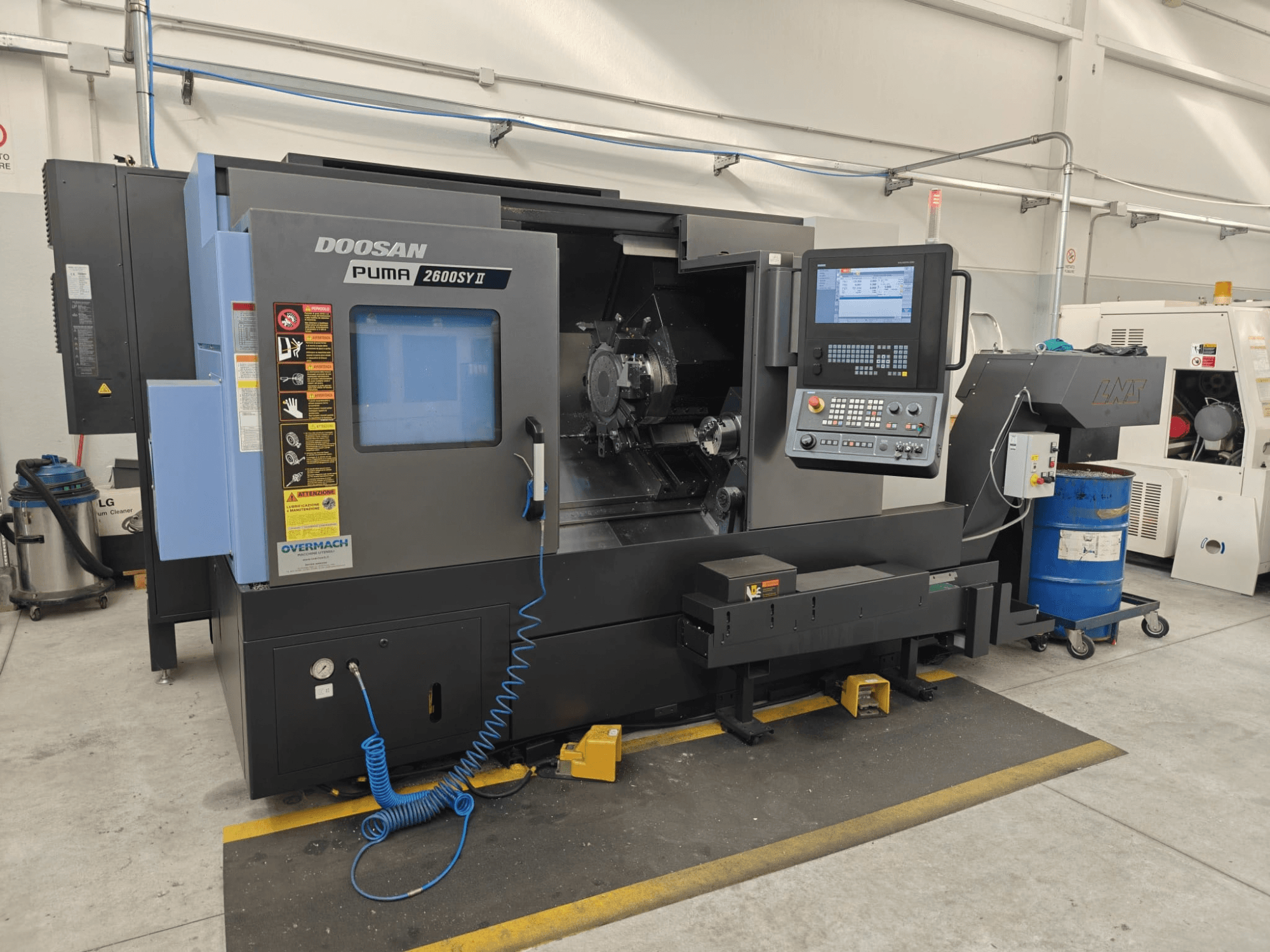

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Ohjattavat akselit: X, Z, Y, B, C1, C2

• Kallistettu pöytä: 30°

Liikealueet ja pikaliike

• B-akselin (apukara) liikealue: 830 mm

• C1-akseli: ±360°

• C2-akseli: ±360°

• Pikaliike (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Pääkara

• Karan kärki: ASA A2-8

• Hydraulinen istukka: 254 mm, 3-leukainen

• Suurin vääntömomentti: 730 Nm

• Karan reikä: 91 mm

• Vetoputken sisähalkaisija: 82 mm

• Integroitu sisäänrakennettu karamoottori

• C1-asemointitarkkuus: 0,001°

Apukara

• Karan kärki: ASA A2-5

• Hydraulinen istukka: 170 mm, 3-leukainen

• Kierrosnopeusalue: 60–6 000 rpm

• Moottorin teho: 18,2 kW

• Maks. vääntömomentti: 220 Nm

• Karan reikä: 62 mm

• Vetoputken sisähalkaisija: 50 mm

• Sisäänrakennettu moottori

• C2-asemointitarkkuus: 0,001°

• Kappaleen poistoliike: 120 mm

Koneistuskapasiteetti

• Maks. kääntösäde työpöydän yli: 780 mm

• Suurin kääntösäde etuovella: 680 mm

• Suurin kääntösäde kelkan yli: 630 mm

• Suurin sorvaushalkaisija: 376 mm

• Suurin sorvauspituus keskipisteiden välillä: 760 mm

• Pääkaran suurin tangon halkaisija: 81 mm

• Apanakkarin maks. tangon halkaisija: 49 mm

• Epäkeskijyrsintäkapasiteetti (Y-akseli): 105 mm (±52,5 mm)

• Työkappaleen suurin ulokepaino: 260 kg

• Maks. työkappaleen paino apukaralla: 520 kg

Työkalurekki ja moottoroidut työkalut

• Revolverityyppi: BMT-65

• Revolverin indeksointiasemat: 24

• Työkalupaikat: 12 (kaikki 12 moottoroituja)

• Vaihtoaika: 0,15 / 0,65 sek

• Sorvaus työkalun koko: 25 × 25 mm

• Porausvälineen kapasiteetti: Ø50 mm / Ø32 mm

• Moottoroidun työkalun nopeus: 50–5 000 rpm

• Käyttötyökalun teho: 4,1 / 7,79 kW

• Käyttötyökalun suurin vääntömomentti: 79,8 Nm

• ER-32-kapasiteetti: Ø3–20 mm

• Jäykkä kierteitys: Kyllä
