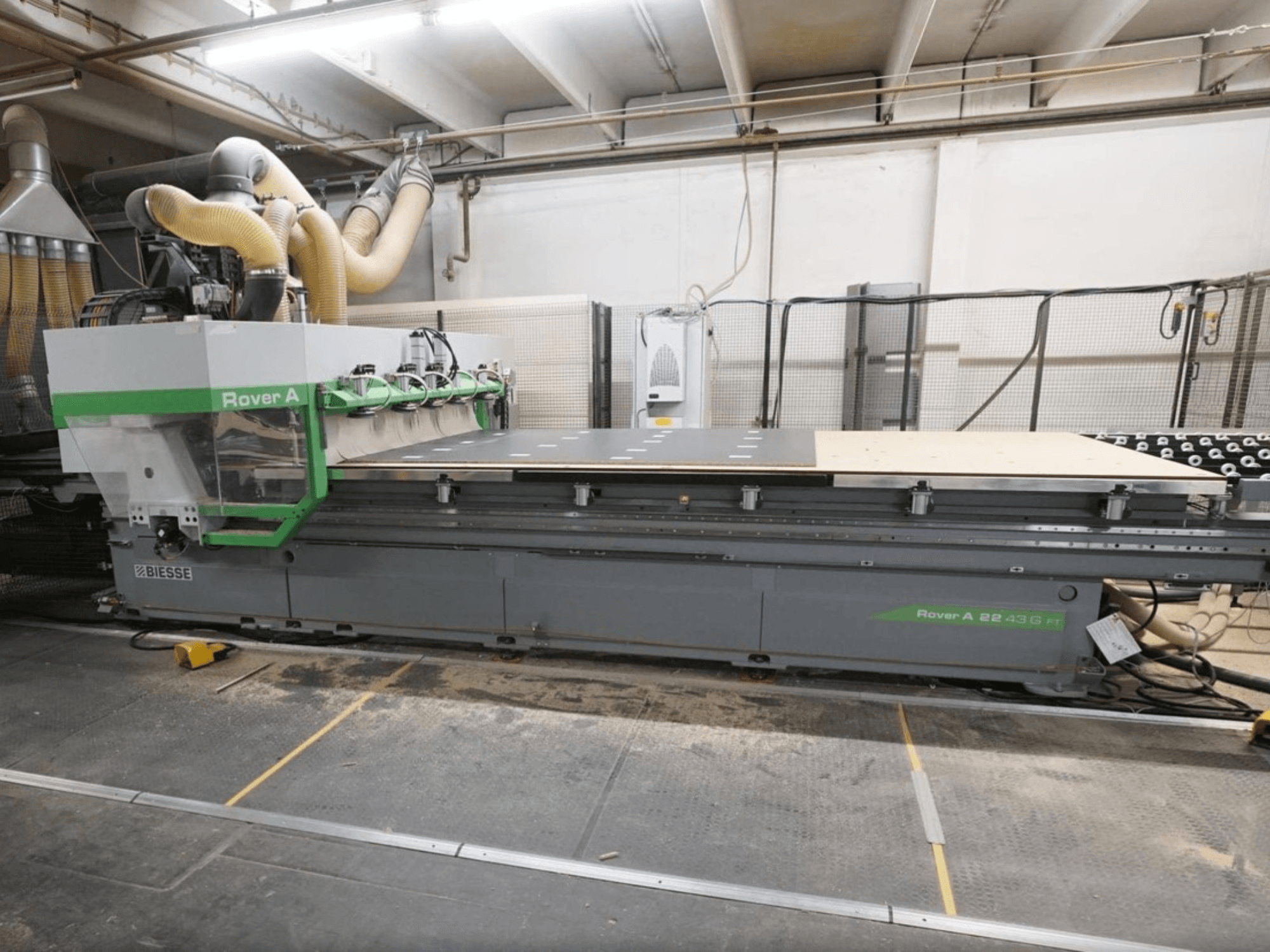

BIESSE - Rover A FT 2243DE-CNC-BIE-2014-00001

Tekniset tiedot

• Työpöydän mitat: 4 300 × 2 205 mm

• X-akselin suurin nopeus: 80 m/min

• Y-akselin suurin nopeus: 60 m/min

• Z-akselin suurin nopeus: 20 m/min

• Z-akselin liikealue (3-/4-akselinen versio): 325 mm

• Z-akselin liikealue (5-akselinen versio): 430 mm

• Suurin työkappaleen vapaa tila Z-akselilla: 170 mm

• Työkappaleen suurin vapaa tila pyyhkäisuvarrella: 120 mm

• X-/Y-akselin käyttö: hammasratas ja hammaspyörä

• Z-akselin käyttö: kuularuuvi

• Akselien ohjaus: Lineaariohjaukset, joissa on kierrätyskuulalaakerilohkot

• Tyhjiöpumpun kapasiteetti: 300 m³/h taajuudella 50 Hz

• Tyhjiöjärjestelmä: 20 itsenäistä CNC-ohjattua vyöhykettä

• Työskentelyalueet: 2

• Kiinnitysalueet: 2 (X-suunnassa)

• Pneumaattiset pysäyttimet: 16

• Ristikon pöydän ruudukon väli: 30 mm

• Tyhjiömoduulin mitat: 132 × 146 mm

• Tyhjiömoduulin korkeus: 29 mm

• Tyhjiömoduulin kiertoväli: 15°

• Ilmatyynypöydän puhallin: Kyllä

• Yksittäisen paneelin enimmäispaksuus: 50 mm

• Yksittäisen paneelin vähimmäispaksuus: 9 mm

• Usean paneelin suurin latauspaksuus: 20 mm

• Usean paneelin suurin purkauspaksuus: 60 mm

• Suojalevyn paksuus: 8–25 mm

• Levyn enimmäispaino: 200 kg

• Pienin lastattava paneelin koko Y-suunnassa: 800 mm

• Purkukuljettimen pituus: 4 800 mm

• Paneelin suurin purkukoko: 4 300 mm

5-akselinen työstöyksikkö

• Akselien lukumäärä: 5 interpoloivaa akselia

• Työkaluliitin: HSK F63

• Jäähdytys: Nestejäähdytteinen

• Teho S1: 11 kW / 15 HP kierrosluvulla 12 000 rpm

• Teho S6: 13 kW / 17,4 HP kierrosluvulla 12 000 rpm

• Karan enimmäisnopeus: 20 000 rpm

• C-akselin kierto: 360° jatkuva

• C-akselin nopeus: 12,4 rpm

• B-akselin asemointialue: ±100°

• B-akselin nopeus: 12,4 rpm

• Karan laakerit: Keraamiset

• Käyttömoottori: harjaton, digitaalisesti ohjattu

• Vaihteisto: harmoninen alennusvaihteisto

• Voitelu: Elinikäinen voitelu

Porauspää

• Tyyppi: BH 26 2L

• Työkalujen enimmäismäärä: 26

• Pystysuorat porauskarat: 16

• Pystysuorien karojen järjestys: 8 tuumaa X / 8 tuumaa Y

• Pystysuorien karojen väli: 32 mm

• Vaakasuorat porausakselit: 4, kaksoisulostulo

• Vaakakara-akselien välinen etäisyys: 32 mm

• Uuraussahat: 2

• Uuraussahan suunnat: X / Y

• Uuraussahan halkaisija: 120 mm

• Suurin urasyvyys: 25 mm

• Moottorin teho: 1,7 kW kierrosluvulla 2 800 r/min / 3 kW kierrosluvulla 6 000 r/min

• Suurin porausnopeus: 6 000 rpm

Työkalumagasiini

• Tyyppi: revolverityyppinen työkalumagasiini

• Kapasiteetti: 16 työkalua

• Työkalujen välinen etäisyys: 114 mm

• Työkalun suurin halkaisija, kun magasiini on täynnä: 110 mm

• Yksittäisen työkalun enimmäispaino: 7,5 kg

• Työkalujen enimmäiskokonaispaino: 55 kg

Automaattinen lataus / purku

• Lataussuunta: edestä

• Materiaalivirtaus: oikealta vasemmalle

• Lataamis-/purkausjärjestelmä: Tyyppi B

• Imukupit: 5

• Automaattinen lastauskapasiteetti: enintään 3 paneelia

• Pyyhkäisyvarsi: Kyllä

• Automaattinen pöydän puhdistus: Kyllä

• Latauspöytä: Automaattinen X/Y-suuntaus

• Purkukuljetin: moottoroitu

• Kuljettimen ohjaus: CNC-ohjattu

• Kuljettimen päätepisteen tunnistus: Valosolun avulla

WINSTORE 3D

• Järjestelmä: WINSTORE 3D K1

• Järjestelmän pituus: 16 000 mm

• Palkin pituus: 8 000 mm

• Lisämoduulit: 3 000 / 6 000 / 8 000 mm

• Imukehyksen enimmäispituus: 5 200 mm

• Poikittaiskuljettimet: Hihnatyyppi, 5 200 mm

• Paneelien käsittely: raakapaneelit ja ohutpaneelit

• Levyn painon tunnistus: punnituskenno

• Paneelin vähimmäisleveys käsittelyvaihtoehdossa: 450 mm
