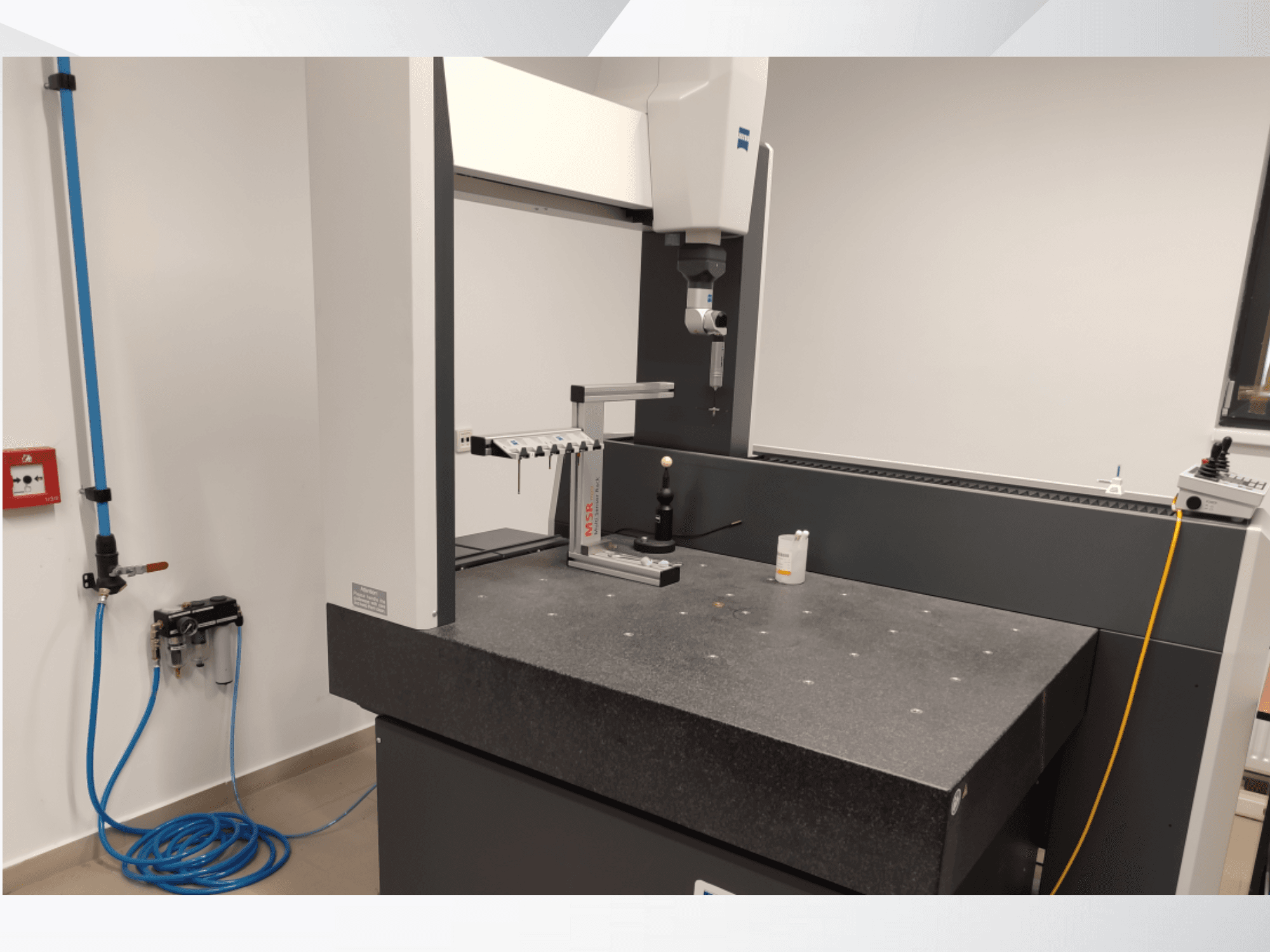

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Lisätietoja

• Suurin työkappaleen koko: n. 1344 x 910 x 716 mm.

• Työkappaleen enimmäispaino: 730 kg

• Pöydän korkeus: 850 mm

• Varustettu tärinänvaimennusjärjestelmällä

• Anturijärjestelmä:

• Nivelpää: kallistus ±180°, kiertoaskeleet 2,5°.

• Skannausnopeus: jopa 150 pistettä/sekunti

• Kynän enimmäispituus: 150 mm

• Kynän paino: 15 g

• Kynän kärjen vähimmäishalkaisija: 0,3 mm.

• Tarkkuus (ISO 10360 -standardien mukaan):

• Pituuden mittausvirhe (E₀): 1,7 + L/350 µm (18-22 °C:ssa).

• Skannausvirhe (THP): 2,7 µm.

• Muodon mittausvirhe (RONt): 1,7 µm

• Toistettavuus (R₀): 1,2 µm

• Ohjain: ZEISS C99L

• Ohjelmisto: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Ohjaustila: - Ohjaustila: Moottoroitu / CNC

• Käyttöliittymä: Ethernet, USB

• Suorituskyky:

• Suorituskyky: Drive system: CNC

• Liikenopeus (akselit): 0-70 mm/s

• Vektorin maksiminopeus: 465 mm/s

• Max: 1,85 m/s²

• Skannausnopeus: enintään 125 mm/s

• Apuohjelmat:

• Virransyöttö: 100-240V AC (±10%), 50-60 Hz.

• Suurin virrankulutus: 800 VA

• Tyypillinen virrankulutus: 200 W

• Paineilma: 6-8 bar, esipuhdistettu, kuiva (ISO 8573-1 luokka 4).

• Ilman kulutus: max. 120 Nl/min

• Ympäristöolosuhteet:

• Käyttölämpötila: 1: 18°C-22°C

• Suhteellinen kosteus: 30-60 % (ei kondensoituva).

• Vaatimustenmukaisuus ja sertifioinnit:

• Konedirektiivin 2006/42/EY mukainen.

• EMC-direktiivi 2014/30/EU

• Laadunhallinta: ISO 9001:2008

• Ympäristöasioiden hallinta: ISO 14001:2004

• Akkreditoitu ISO/IEC 17025:2005.
