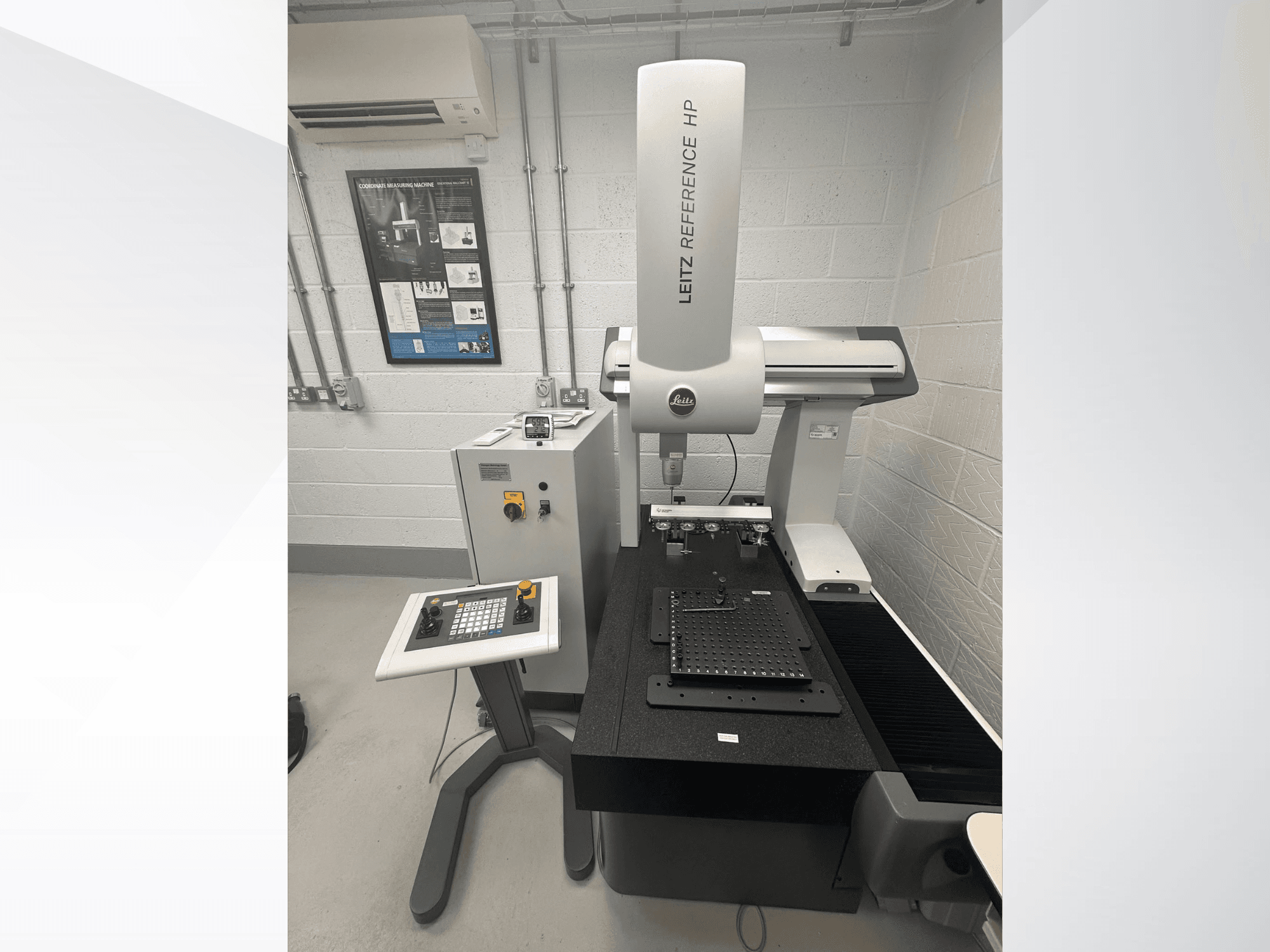

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Esittely: Mahdollista sovitun ajanvarauksen perusteella; laite voidaan nähdä toiminnassa

• Incoterm/Nouto: EXW Tekniset tiedot

• Tarkkuus (MPE-E): 0,70 + L/400 µm

• Anturivirhe (MPE-P): 0,80 µm

• Pöytä: Graniittipöytä

• Anturijärjestelmä: Hexagon LSP-X3

• Kärjen kiinnitys: HP-S-X3

• Anturinvaihtaja: Hexagon 5-porttinen anturinvaihtoteline

• Vaihtoportit: HR-X3-P

• Ohjain: Leitz-ohjain erillisessä kaapissa

• Käyttäjän ohjaus: Leitzin kaksoisjoystick-paneeli hätäpysäytyksellä Koneen historia / huolto

• Elokuu 2020: Hexagon Metrology toimitti koneen ja lisävarusteet uusina

• Syyskuu 2020: Ohjelmistopaketti toimitettu Hexagonin toimesta

• Helmikuu 2021: Ostettu 6 lisä-M2-porrastettua mittauskärkiä

• Huhtikuu 2021: Hexagonin insinööri asensi ja otti koneen käyttöön Andoverissa (asennus-/huoltoraportti nro 15320)

• Viimeisin kalibrointi: 16. toukokuuta 2023, suorittanut Hexagon Metrology

  • Standardi: ISO 10360-2:2001

  • Sertifikaatti: CAA/REF769/543/16052023

  • Tulos: Kalibrointi täytti asiakkaan vaatimukset

  • Sertifikaatti saatavilla pyynnöstä

  • Kalibroinnin voimassaoloaika: 24. toukokuuta 2024 asti

Lisälaitteet

• QUINDOS-versio 2023

• I++-simulaattori + QUINDOS-paketti

• Lisä-CMM-malli

• Lisäpaketin lisenssinhallintaohjelma

• Ohjelmistolisenssin siirto: edellyttää Hexagonin vahvistusta Liitännäislaitteet ja kiinnikkeet

• HP-työasema, jossa on 2 näyttöä

• Kinematiikkakiinnitys:

  • Swift-Fix-yleiskäyttöinen kinemaattinen alusta (1)

  • Swift-Fix-kinemaattiset levyt 300 × 300 × 16 mm (2)

• Keraaminen vertailupallo, Ø 30 mm (1) Mittauskärjet, pidikkeet, sovittimet ja vaihtolaitteet

• HR-X3-P-vaihtolaitteen liitännät (5)

• Mittauskärkisarja

• Erikoistunnistimien pidikkeet (3)

• 8 × M5 + 8 × Ø2 mm:n mittauspään pidike (1)

• M5/M2-koettimen sovitin (1)

• M2 5-paikkainen kynänpidin (1)

• M2-porauskärjet: 4 + 6

• M2-koetin R1 (1)

• Erikoistygit Ø0,3 mm, rubiini (8)

• Erikoiskärki Ø1 mm rubiini/karbidi (1)

• Ø1,5 mm:n Si3N4-koetin (1)

• Ø3 × 35 mm:n rubiinianturi (1)

• Ø3 × 50 mm:n rubiini-kärki (1)

• Ø5 × 60 mm:n rubiinianturi (1)

• Titaaninen jatke (1)

• Kierrenivel (1)

• Säädettävät kuutiot (2)

• M5-kuutio (1)
