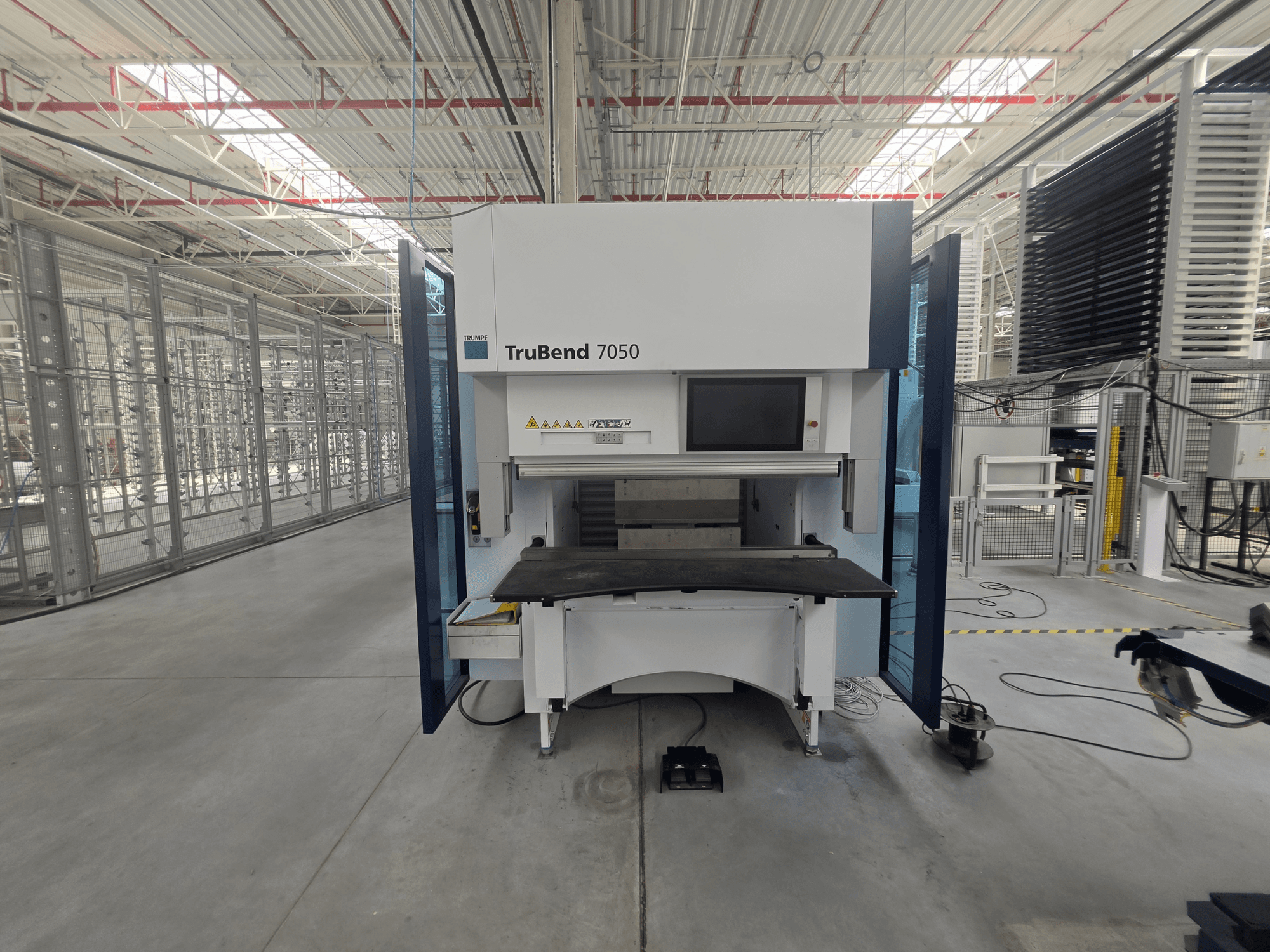

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Vetojärjestelmä: Dynaaminen sähkömekaaninen vääntömomenttiveto

• Kapasiteetti ja mitat:

  • Vapaa pystysuora tilavuus: 1 305 mm

  • Käytettävä asennuskorkeus: 385 mm

  • Syöttösyvyys: 250 mm

  • Työskentelykorkeus: 1 150 mm

  • Koneen runko: Vakaa hitsattu runko

• Akselit ja takaraja:

  • CNC-akselit: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Takamittari: 6-akselinen itsenäinen järjestelmä (X1/X2/R1/R2/Z1/Z2), molemmat yksiköt liikkuvat itsenäisesti

  • Takarajan ominaisuudet: Hiilikuituiset sormet, karkaistut vertailupinnat, kierteinen hammaslista Z-käytössä, joustava asemointi

• Liikealue / työskentelyalue:

  • Y-liike: 215 mm

  • X-liike: 240 mm (takamittarin suurin alue 500 mm)

  • R-liike: 153 mm

• Nopeudet:

  • Y-nopeus/paluu: 220 mm/s

  • Y-työliike: 25 mm/s

  • X: 1 500 mm/s

  • R: 750 mm/s

  • Z: 2 200 mm/s

• Paikannustarkkuus:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Kruunaus:

  • CNC-ohjattu kaarevuus, automaattinen kompensointi käyttölaitteen avulla

  • Kaarevuusmoottori integroitu pöytään

  • Sopii moniasemiseen taivutukseen

• Y-akseli / puristinpalkki:

  • Induktiivinen Y-mittausjärjestelmä

  • Dynaaminen palautumiskompensointi automaattisella voimaan perustuvalla korjauksella

  • Karkaistut säädettävät ohjauslistat

• Ohjausjärjestelmä:

  • TRUMPF Touchpoint TruBend, 21,5 tuuman TFT Full HD (1920×1080)

  • Intel Core i5 2,7 GHz kaksiytiminen, Windows Embedded Standard 7

  • Realistinen 3D-visualisointi, TRUMPF-teknologiatietokanta

  • Käyttäjähallinta Standard-, Expert- ja Administrator-tasoilla

  • Mukana 10 käyttäjäkorttia

• Tietoliitäntärajapinnat:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Internet-etähuolto / etädiagnostiikka

• Työkalujen kiinnitys ja asetukset:

  • Automaattinen TRUMPF-työkalun ylä- ja alakiinnitys (itsestään keskittyvä, karkaistu)

  • Nopea segmentin vaihto

  • Yläkiinnitykseen integroitu LED-työkalunäyttö (näyttää asetusasennot/seuraavan taivutusaseman)

• Turvallisuus:

  • Automaattinen BendGuard (osa Productivity Package Plus -pakettia)

    • Optoelektroninen turvajärjestelmä, jossa on automaattinen työkalun korkeuden säätö

    • Mahdollistaa suurimman sallitun Y-nopeuden jalkapolkimella

    • Automaattinen säätö, siirrettävissä pois työalueelta sivukäsittelyä varten

  • Elektronisesti valvottavat sivuturvaovet

  • Sähkötoimiset ylös nostettavat takaovet

  • Hätäpysäytys

  • Kuljetuksen kiinnityslaitteet

  • CE-merkintä

• Ergonomiapaketti:

  • Etutukipöytä

  • LED-työaluevalot edessä ja takana

  • Tuki istuen tai seisten työskentelyyn

  • Asiakirjahylly

  • Mittauslaitteiden laatikko

Lisävarusteet

• Mittauslaitteet:

  • Digitaalinen kulmamittari

  • Digitaalinen työntömitta

  • 90 asteen kulmamittari

  • 1 x TecZone Bend -lisenssi

• Langaton 2D-koodilukija, jossa on Bluetooth-yhteys
