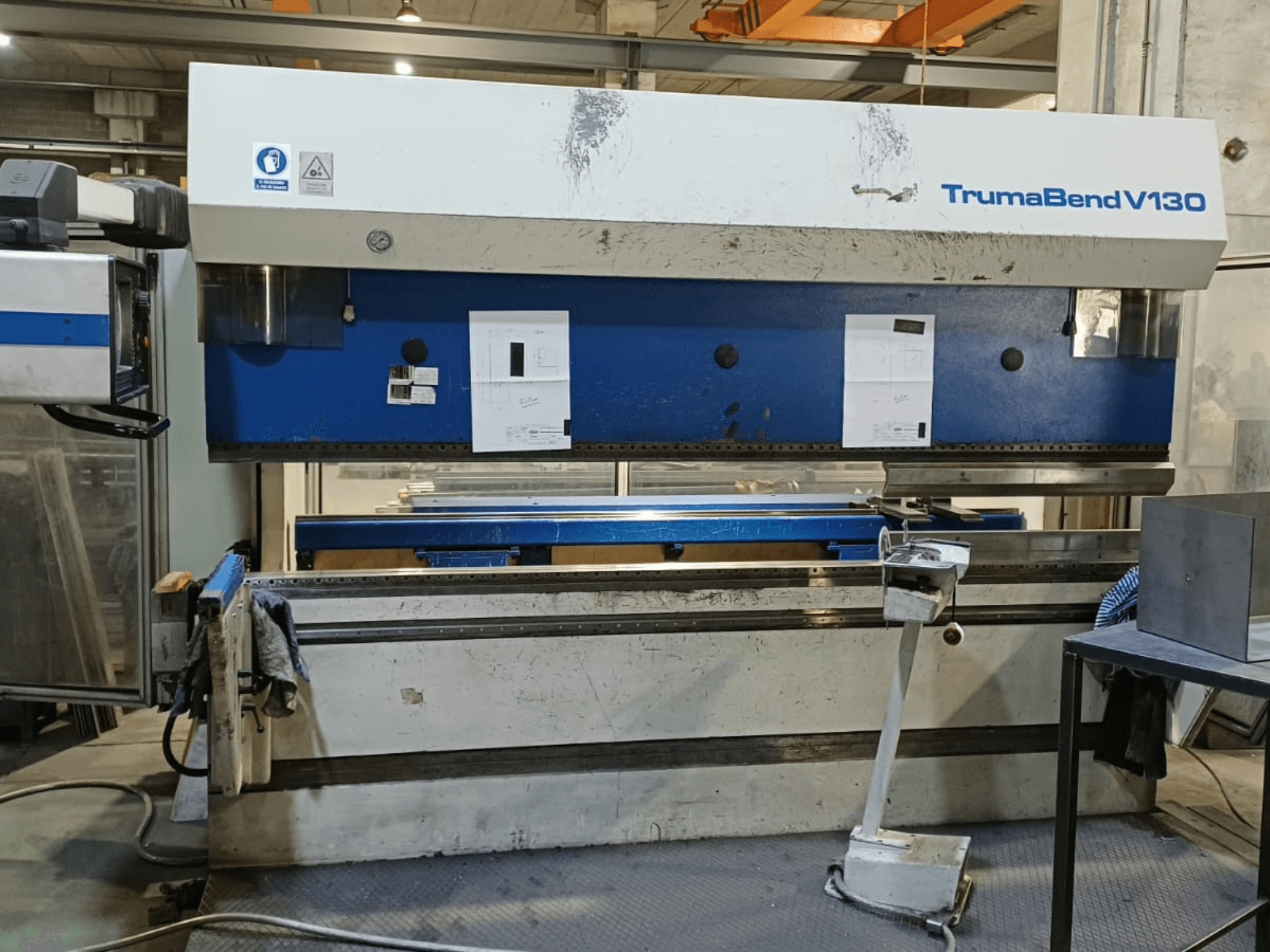

TRUMPF - Trumatic Trumabend V130ES-BEN-TRU-1998-00001

Pylväiden välinen etäisyys: 2 690 mm

Syöttöaukko: 410 mm

Pöydän leveys: 120 mm

Asennuskorkeus: 385 mm (vakio) / 535 mm (korotettu)

Työskentelykorkeus: 1 050 mm

Y-akseli:

• Pikaliike: 200 mm/s

• Työskentelynopeus: 1–10 mm/s

• Paluunopeus: 135 mm/s

• Iskunpituus: 215 mm (vakio) / 365 mm (korotettu korkeus)

• Paikannustarkkuus: 0,01 mm

X-akseli:

• Suurin mittausalue: 860 mm

• Liikealue: 600 mm

• Sijoitustarkkuus: 0,04 mm

• Syöttönopeus: 500 mm/s

R-akseli:

• Liikealue: 250 mm

• Paikannustarkkuus: 0,08 mm

• Syöttönopeus: 300 mm/s

Z-akseli:

• Liikealue: 2 310 mm

• Paikannustarkkuus: 0,06 mm

• Syöttönopeus: 1 000 mm/s

Sähköjärjestelmän teho: 18,7 kW

Pneumaattisen järjestelmän paine: 6 ± 1 bar

Hydrauliöljyn tilavuus: ei määritelty
