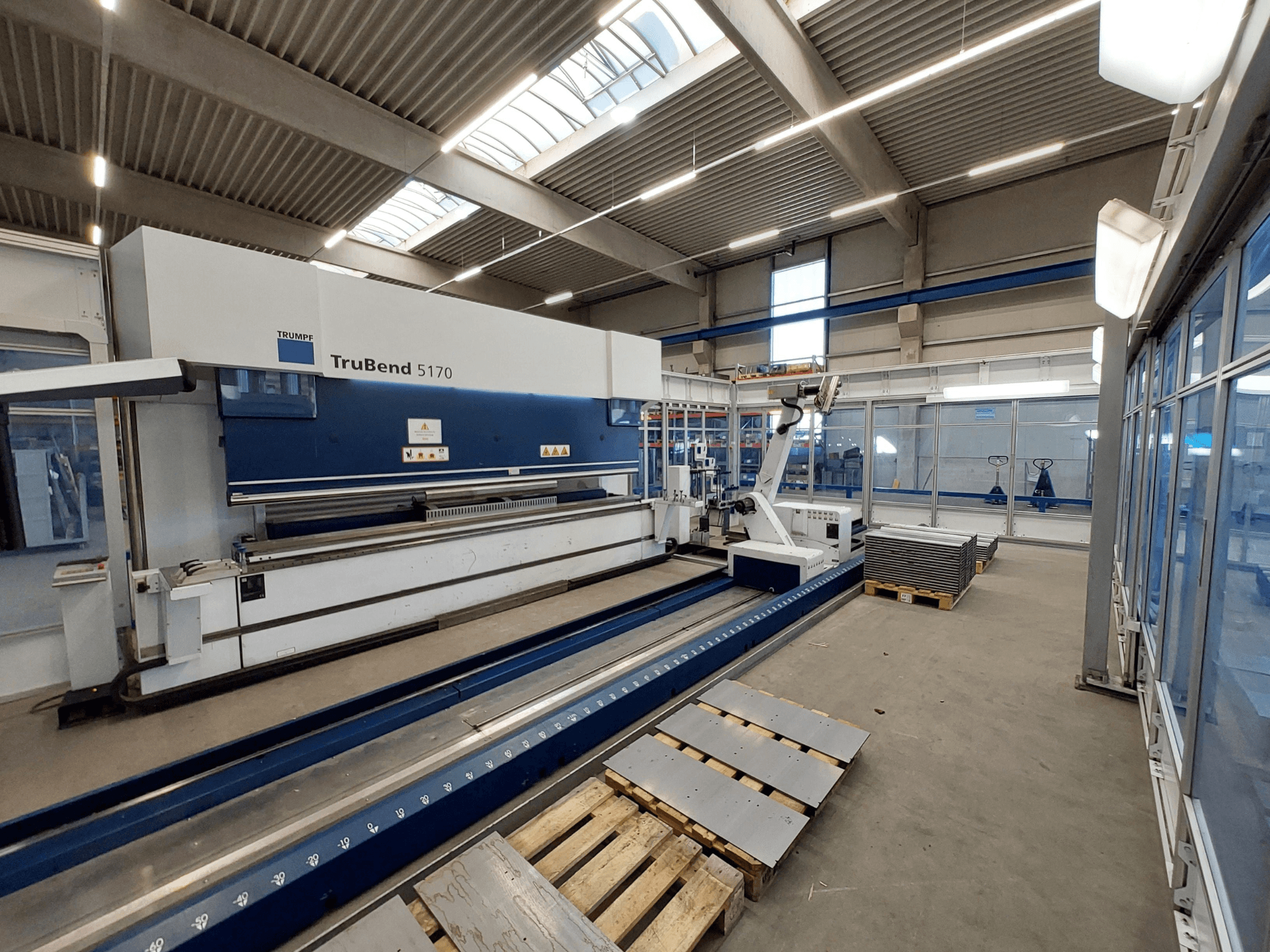

TRUMPF - TRUBEND CELL 5000 with TRUMPF TruBend 5170 and Bend Master 60DE-BEN-TRU-2017-00001

- Puristimen malli: TruBend 5170 (laajennettu versio)

- Puristimen maksimipuristusvoima: 1700 kN

- Puristimen enimmäistyöpaine: 340 bar

- Puristinjarrun iskunpituus: 445 mm

- Puristusjarrun jännite / taajuus: 400 V / 50 Hz

- Puristinjarrun kytketty kuormitus: 29 kVA

- Puristinjarrun ohjausjännite: 24 V

- Robottimalli: BendMaster 60

- Robotin kytketty kuormitus: 17 kVA

- Robotin paino: 2600 kg

- Robotin jännite / taajuus: 400 V / 50 Hz

- Ohjausjärjestelmä: TRUMPF TASC 6000 (graafinen työpajan ohjelmointi, verkkoyhteys).

- Mukana toimitettavat laitteet: Laajennettu versio puristusjarru, BendMaster 60, automaattinen materiaalinkäsittely / tartuntalaitteet, aidat ja turvakotelot.

TRUMPF BENDMASTER 60

- Työtunnit: 56 582 h (14.05.2025 alkaen)

- Kantavuus: 60 kg (ohutlevykappale plus tarttuja)

- Peltilevyjen kapasiteetti: 40 kg asti

- Syöttöjännite: 400 V (3~ vaihe)

- Taajuus: 50 Hz

- Liitetty kuorma: 14 kVA

- Ohjausjännite: 24 V

- Max. Sulakkeen nimellisarvo: 32 A

- Manipulaattorin akselijärjestelmä: 6-akselinen backgauge-anturijärjestelmä.

- Lattiarata: Pohjakisko: 10 m:iin pidennetty pohjakisko

- Ohjausyksikkö: PC-pohjainen TRUMPF-ohjaus päätelaitteella (näyttö, hiiri, näppäimistö).

- Materiaalinkäsittelyominaisuudet: Kontuurintunnistusarkkianturi, kaksoisarkkitunnistusanturi, pyörivä liitos nopeaan työkaluttomaan tarttujien vaihtoon, tarttujien kytkentä BendMasterissa.

- Mukana toimitettu tyhjiö/puristusvaihde: 3 modulaarista tyhjiöpuristinta ilman erotusyksikköä, 1 mekaaninen pihtipihtipihti pyörivällä akselilla (mukaan lukien 3 lisäleukasarjaa).

- Syöttöasema: 1 arkin ulosottoasema lineaarisella akselilla

- Oheislaitteet: 1 tarttujien vaihtokonsoli (max. 4), 1 siirrettävä tuuletusmagneetti, turva-aita, jossa on kulkuovi.
