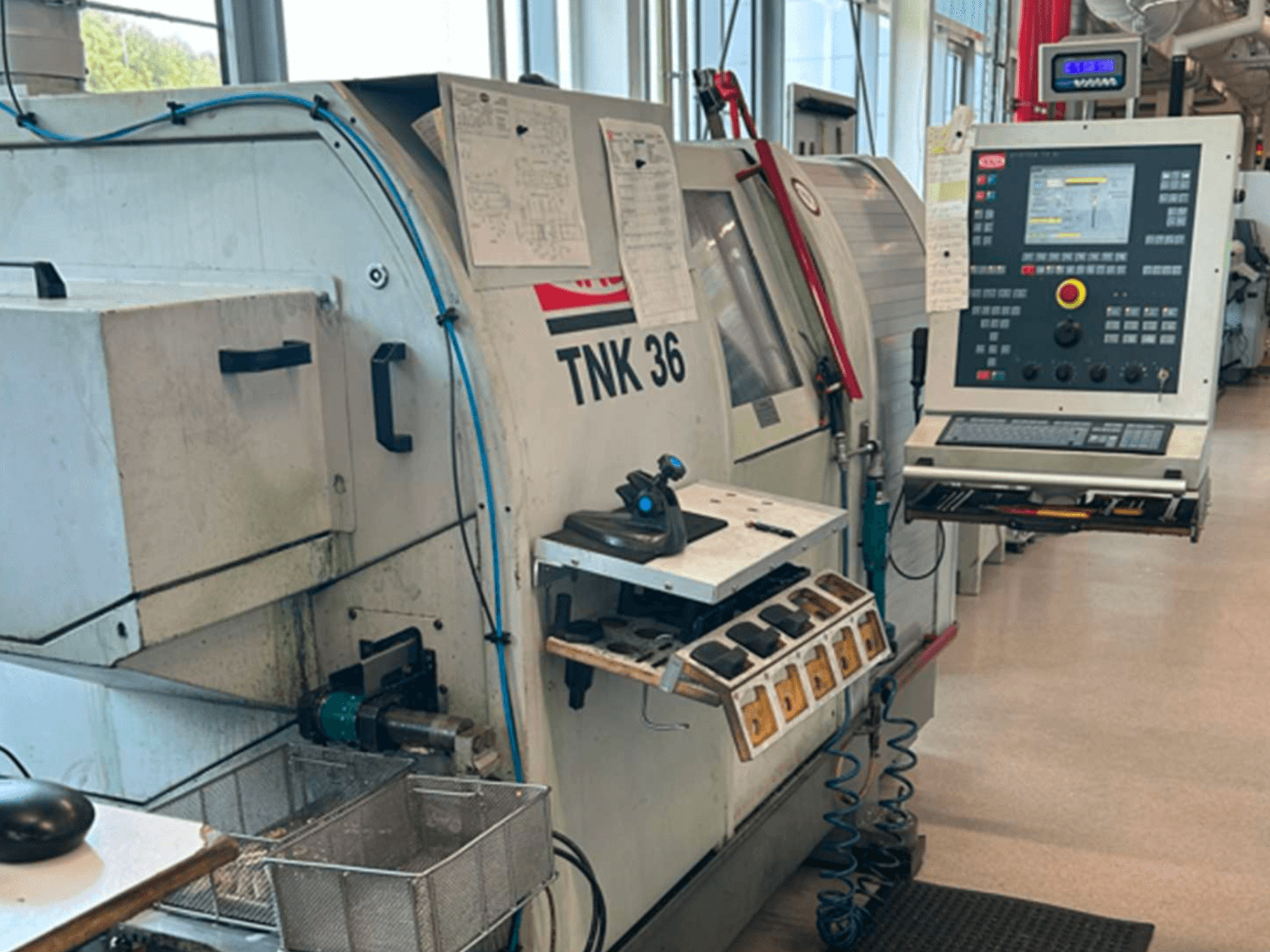

Tämä 10-akselinen TRAUB TNK 36 -vaakasuora sorvi on valmistettu vuonna 2002. Sen pääkaran pyörimisnopeus on 6 300 rpm ja vastakaran pyörimisnopeus 6 300 rpm. Koneen suurin työkappaleen halkaisija on 32 mm ja jäähdytysnesteen säiliön tilavuus noin 360 litraa. Jos etsit korkealaatuisia sorvausominaisuuksia, harkitse myynnissä olevaa TRAUB TNK 36 -konettamme. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: TRAUB
- vuosi: 2002
- MALLI: TNK 36
- tuotantotunnit: 147007
- sovelluksen tyyppi: Ulkosorvaus
- Sijainti: Saksa
- koneen tyyppi: Vaakasuora sorvauskone
- ohjausyksikön merkki: TRAUB
Tekniset tiedot - TRAUB TNK 36
Ohjausyksikkö
- Ohjausmerkki: TRAUB
- Ohjausmalli: TX8i (64-bit)
Liike
- Akselit: 10
- X-akselin liike: 370 mm
- Z-akselin liike: 250 mm
Tekninen erittely
- Vastakarava: Kyllä
- Ajamiset työkalut: Kyllä
- Maks. tangon halkaisija: 36 mm
- Maks. työkappaleen halkaisija: 32 mm
- Karan teho: 10.7 kW
- Karanopeus: 6300 RPM
- Karan läpi jäähdytys: Kyllä
- Työkaluasemat: 22
Lisäinformaatio
14 tuuman litteä näyttö
Lisä-V24 RS232-liitäntä sähkökotelossa
MDE-liitäntä sähkökotelossa (koneen tila ja osien laskuri)
Jäykkä kierteitys ilman kompensointikaraa
Polyform-toiminto C-akselille
Työkalun valvonta
Pääkaran reikä: 36 mm
Pääkaran käyttöteho: AC 6,7 / 10,7 kW
Pääkaran C-akseli
Moottoroitu vastakara
Vastakaran reikä: 32 mm
Vastakaran pyörimisnopeus: 6 300 rpm
Vastakaran Z-akselin liikealue: 250 mm
Vastakaran Z-akselin pikaliike: 30 m/min
Vastakaran C-akseli
Vastakiinnityspainelaitteisto
Työkappaleen poistolaite
Lisätty syöttövoima
Hainbuch Axfix -istukka
X2-liike: 50 mm
Y2-liike: ±20 mm
Z2-liike: 100 mm
X2-pikaliike: 15 m/min
Y2-pikaliike: 15 m/min
Z2-pikaliike: 15 m/min
12 moottoroitua työkalua (keskusmoottorin kautta)
Käyttötyökalun nopeus: 6 000 rpm
Elektroninen vaihteisto
X3-liike: 370 mm
Z3-liike: 250 mm
X3-pikaliike: 30–60 m/min
Z3-pikaliike: 30 m/min
5 käyttötyökalua
Työkalunpitimen halkaisija: 40 mm
Käyttötyökalun nopeus: 6 000 rpm
Lisätty syöttövoima
X4-liike: 73 mm
Y4-liike: ±50 mm
X4-pikaliike: 15 m/min
Y4-pikaliike: 15 m/min
5 moottoroitua työkalua
Työkalunpitimen halkaisija: 40 mm
Käyttötyökalun nopeus: 6 000 rpm
Vasemmanpuoleinen työkappaleen kuljetin
Pneumaattinen työkappaleen tarttuja
Tarttujan leuat: Ø5–8 mm / Ø8–20 mm / Ø20–36 mm
Työkappaleen enimmäispituus: 200 mm
Työkappaleen suurin halkaisija: 32 mm
RESY-kompakti hihnasuodatin
Jäähdytysyksikkö
Jäähdytysnestesäiliön tilavuus: n. 360 l
Jäähdytysnesteen paine: 7 bar
Jäähdytysnesteen virtausnopeus: 50 l/min
Työkalun läpi kulkeva jäähdytysneste: 30 bar
Jäähdytysnesteen ruiskutuspistooli
Liitäntäteho: 22 kW
Lisävarusteet, eivät sisälly toimitukseen:
KNOLL 240S-1/100 saranoitu hihnakuljetin (purkukorkeus: 950 mm)
Tangonsyöttölaitteen valmistelu (ohjausputket Ø25 / Ø36)
Pyörivä työkappaleen pysäytin (16 × 16 mm:n varsi)
Brankamp CMS 100 -törmäysvalvonta (pää- ja vastakara)
FMB Turbo 5-42 XT / 3200 "C" tangonsyöttölaite
Mukana peruspaketti staattisia ja moottoroituja työkalunpitimia
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
