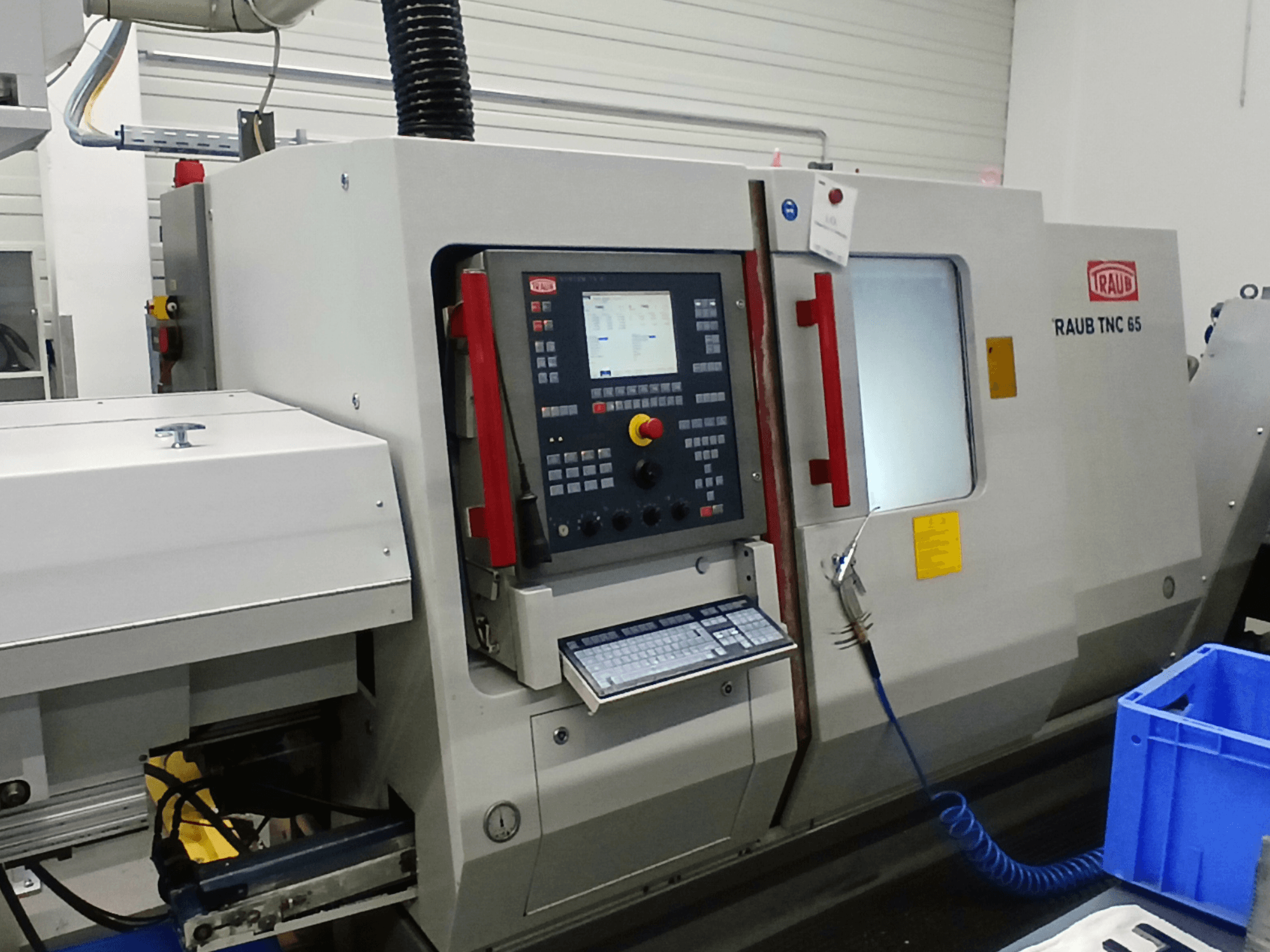

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Ohjausjärjestelmä: TX8i, jossa on 64-bittinen RISC-suuritehoinen prosessori ja PLC:n suuritehoinen lisäprosessori, integroitu tietokone.
- TX8i-ohjaus, jossa on TFT-värillinen litteä näyttö ja elektroninen käsipyörä.
- Monialueinen muuntaja 460V / 400V / 380V / 220V / 200V, 50 Hz.
- Koneen käyttöjännite: 400V 50 Hz
- Lisävarusteiden käyttöjännite: 230V 50 Hz
- Ohjausjännite: 24V DC
- Suunniteltu metallien ja muovien työstöön, jossa on määritelty leikkuureuna
- Suurin sorvauspituus: 450 mm
- Pääkaran poraus: 65 mm
- Karan läpivientireikä: 65 mm
- Suurin kiristyshalkaisija riippuen hylsyjärjestelmästä: 60 mm
- Etulaakerin halkaisija: 66 mm
- Vakiopanos: DIN 6343
- Suurin kiristyshalkaisija: 65 mm
- Pääkaran vääntömomentti: 230 Nm
- Pääkaran C-akseli numeerisesti ohjattu
- X-akselin pikasyöttönopeus: 7,5 m/min.
- X-akselin syöttövoima 100 %:n käyttöasteella: 5000 N
- X-akselin kuularuuvi: 32×5 mm
- Z-akselin pikasyöttönopeus/syöttönopeus: 10 m/min.
- Z-akselin syöttövoima 100 %:n käyttöasteella: 8000 N
- Z-akselin kuularuuvi: 32×10 mm
- Y-akselin pikasyöttönopeus/syöttönopeus: 3 m/min.
- Y-akselin liike: ±35 mm
- Y-akselin syöttövoima 100 %:n käyttöasteella: 8000 N
- Y-akselin kuularuuvi: 25×5 mm
- Työkaluasemat: 10 (14 valinnaista)
- Työkalunpitimen koko: 1,5 mm: Ø30×55 mm
- Vaihtoehtoinen työkalunpitimen koko: Ø25×48 mm
- Työkalun varren koko: 20×20 mm
- Vaihtoehtoinen työkalunvarren koko: 16×16 mm
- Vastakaran maksimikierrosluku: 4000 rpm
- Vastakaran suurin kiinnityshalkaisija: 65 mm
- Vastakaran teho: 11 kW
- Vastakaran vakiotehoalue: 1:8
- Vastakaran vääntömomentti: 210 Nm
- Vastakaran pikasyöttönopeus: 10 m/min.
- Vastakaran liikerata: 520 mm
- Vastakaran syöttövoima 100 %:n käyttöasteella: 6000 N
- Vastakara-kuularuuvi: 32×20 mm
- Vastakara C-akselilla, jossa on nopeussynkroniohjaus.
- Työkalun voimansiirtorevolveri 1: 3,1 kW, 4000 rpm.
- Työkalun käyttölaite 2: 3,1 kW, 4000 rpm.
- Työkalunvalvonta TX8i, jossa kulumisen ja rikkoutumisen valvonta akselimoottorin valvonnan avulla.
- Kierteenleikkaus ilman kompensoivaa ruuvia
- TRAUB Polyform -ohjelmisto jyrsinnän ohjelmointiin C-akselilla (etu-, pitkittäis- ja lieriöpinta)
- Ethernet-verkkoyhteyden valmistelu RJ45-liitännällä
- Z/V-akselin vastakaraohjelmisto, jossa on määritelty pääteasento (pinnan siirto).
- Hydraulijärjestelmän paine: 70 bar
- Hydraulisäiliön tilavuus: 70 l
- Jäähdytysnestepumpun paine: 12 bar
- Jäähdytysnestesäiliön tilavuus lastunkuljettimen kanssa: 435 l
- Sähköinen kytketty kuorma: 39 kW
- Koneen paino vastakaran ja sähkökaapin kanssa: 5200 kg
- Melutaso: 73 dB(A)
- Sallittu ympäristön lämpötila: 5-40 °C
- Suurin suhteellinen kosteus 40 °C:ssa: 50 %
- Työskentelyalue torniosa: 450 mm
- Työskentelyalue vastakaraan: 520 mm
- Työskentelyalue yhteensä: 728 mm
- Vähimmäisetäisyys F vastakaran ääriviivaan: 127 mm

- Koneessa on Y-akseli karamelli 1:ssä, mutta ei karamelli 2:ssa.

Lisävarusteet

- Työkappaleen purkauslaite, jossa on tarttuja, työstölaitteessa 2.
- Saranoitu hihnallinen lastukuljetin, purkukorkeus 1200 mm.
- Korkeapainejäähdytysjärjestelmä, jossa on ohjelmoitavat painevaiheet 20/5 baaria
- Poisto- ja suodatinjärjestelmän valmistelu, liitäntä Ø200 mm, 400V pistorasia
- Tankosyöttölaitteen liitäntävalmiste DNH 61
