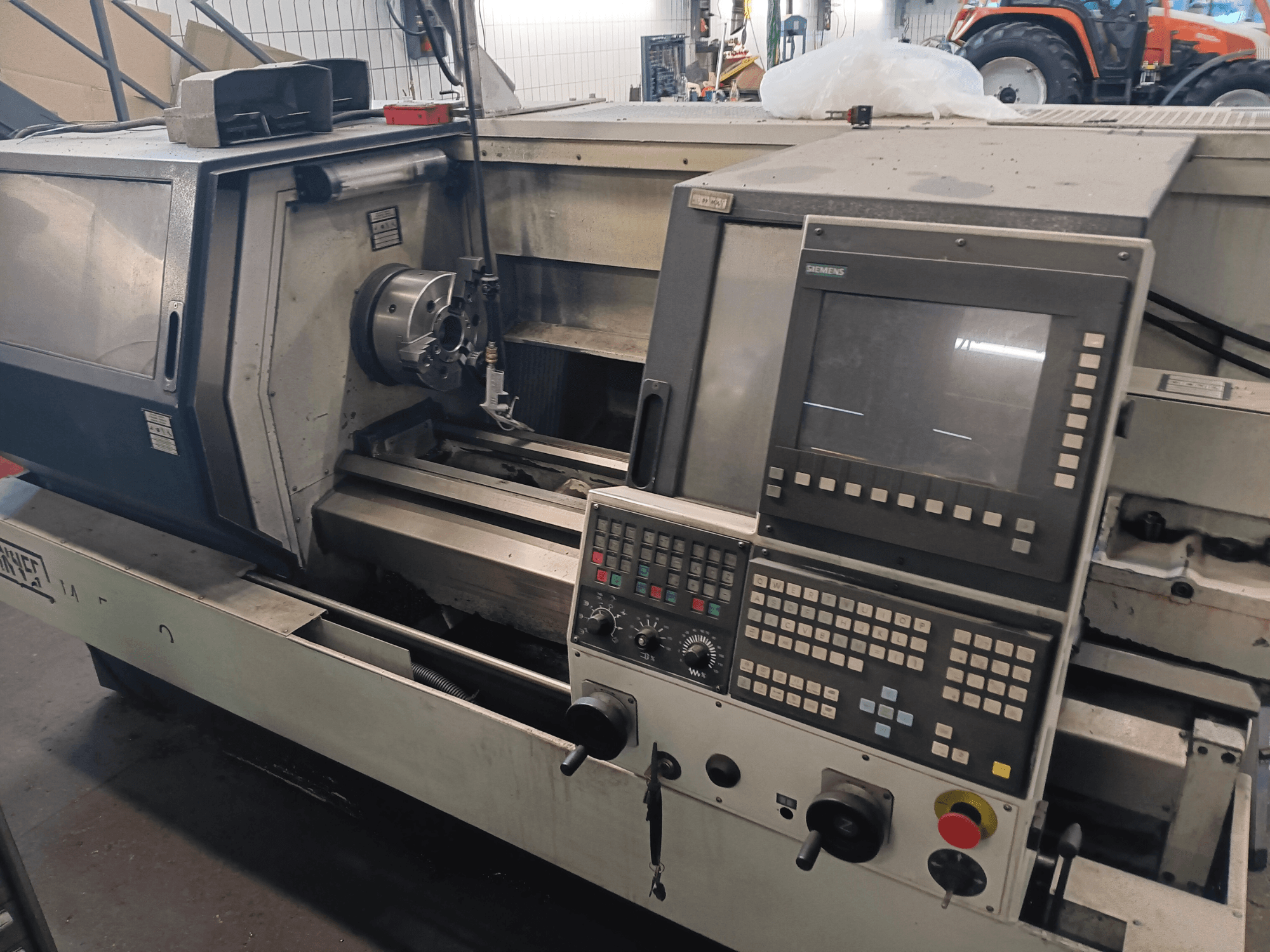

Tämä 3-akselinen SPINNER MT 500/1000 AT on valmistettu vuonna 2000. Sen X-akselin liike on 210 mm ja Z-akselin liike on 930 mm. Koneessa on 520 x 900 mm:n kokoinen vankka pöytä, jonka kantavuus on 400 kg. Jos etsit laadukkaita työstöominaisuuksia, harkitse myytävänä olevaa SPINNER MT 500/1000 AT -kokonetta. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: SPINNER
- vuosi: 2000
- MALLI: MT 500/1000 AT
- tuotantotunnit: 27218
- sovelluksen tyyppi: Ulkosorvaus
- Sijainti: Saksa
- koneen tyyppi: Vaakasuora sorvauskone
- ohjausyksikön merkki: HEIDENHAIN
Tekniset tiedot - SPINNER MT 500/1000 AT
Ohjausyksikkö
- Ohjausmerkki: HEIDENHAIN
- Ohjausmalli: TNC 410/426
Mitat
- Koneen paino: 2300 kg
Liike
- C-akseli: 360°
- Akselit: 3
- X-akselin liike: 210 mm
- Z-akselin liike: 930 mm
Tekninen erittely
- Vastakarava: Ei
- Ajamiset työkalut: Ei
- Sijoitustarkkuus: 3 µm
- Karanopeus: 3600 RPM
- Kartion koko: SK 40
Lisäinformaatio
Kone/mekaanikko MT500-1000
X-akselin liike: 210 mm
Liike Z-akselilla (Multifix-pidike + käsikäyttöinen ruuvipuristin): 930 mm
Liikkuminen Z-akselilla (Multifix-kiinnike + hydraulinen ruuvipuristin): 930 mm
Liikkuminen Z-akselilla (torni + käsikäyttöinen ruuvipuristin): 930 mm
Liikkuminen Z-akselilla (torni + hydraulinen jännitin): 930 mm
C-akselin liike: 360 astetta
Karan välys 45 mm hydraulisella ruuvipuristimella: 3600 rpm.
Karan välys 57 mm käsikäyttöisellä ruuvipuristimella: 3600 rpm.
Työkalujärjestelmä Haase-pikavaihtoteline: 1 työkaluyksikkö
Työkalujärjestelmä Turret VDI 30: 12 työkaluyksikköä
Kuularuuvin jako X: 5 mm
Kuularuuvin jako Z: 10 mm
Pikaliike X: 15000 mm/min
Pikaliike Z: 20000 mm/min
Syöttönopeus X + Z: 0-4000 mm/min
Syöttövoima X-akselilla: 1382 daN
Syöttövoima Z-akselilla: 609 daN
Vetovoima ontto puristussylinteri: 145 daN/bar
Käsikäyttöinen ruuvipuristin Ø 200 mm: 3 leukaa
Hydraulinen ruuvipuristin Ø 210mm: 3 leukaa
Jäähdytysnestesäiliön tilavuus: 75 l
Jäähdytysnestepumpun virtausnopeus: 30 l/min
Jäähdytysnestepumpun paine: 1,4 bar
Max: 3 µm
Maks. takaisinkytkentä: 2 µm
Paikannuksen epävarmuus: 2 µm
Max. ympyrävirhe työkappaleessa: <= 1,5 µm.
Max. tasaisuuspoikkeama: <= 1,5 µm
Takapöydän jyrsimen Ø: 80 mm
Tailstock-piikkien isku: Ø 80 mm: 120 mm
Morsekartiokiinnitys: MT 4
Jyrsimen kosketuspaine: 27,75 daN/bar
Pituus x leveys x korkeus: 2,7 x 1,6 x 1,8 m.
Asennusalue: 4.3 m2
Paino: 2300 kg
Ohjausjärjestelmä: Siemens 810D
Käyttöjännite: 400 V
Verkkotaajuus: 50/60 Hz
Ohjausjännite: 24 DC
Kytketty kuorma: 16 KW
Sähköliitäntä: TN / TT / IT
Karan S1/S6 toiminta: 9/11 KW
Syöttömoottorit X/Z: 3,5 KW
Hydrauliset komponentit: Parker
Säätöventtiilit: ISO1
Öljysumuvoitelun täyttömäärä: 50 ml
Maks. käyttöpaine: 30 bar
Min. käyttöpaine: 6 bar
Maks. karan vääntömomentti: 115/153 Nm
Ohjausyksikkö: Siemens (näkyvissä käyttöliittymässä)
Lisävarusteet
Mersun suurnopeuskara (jopa 25 000 rpm)
Vice
Syöttöruuvit
Leikkurit
Levyt
Tapinpitimet
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
