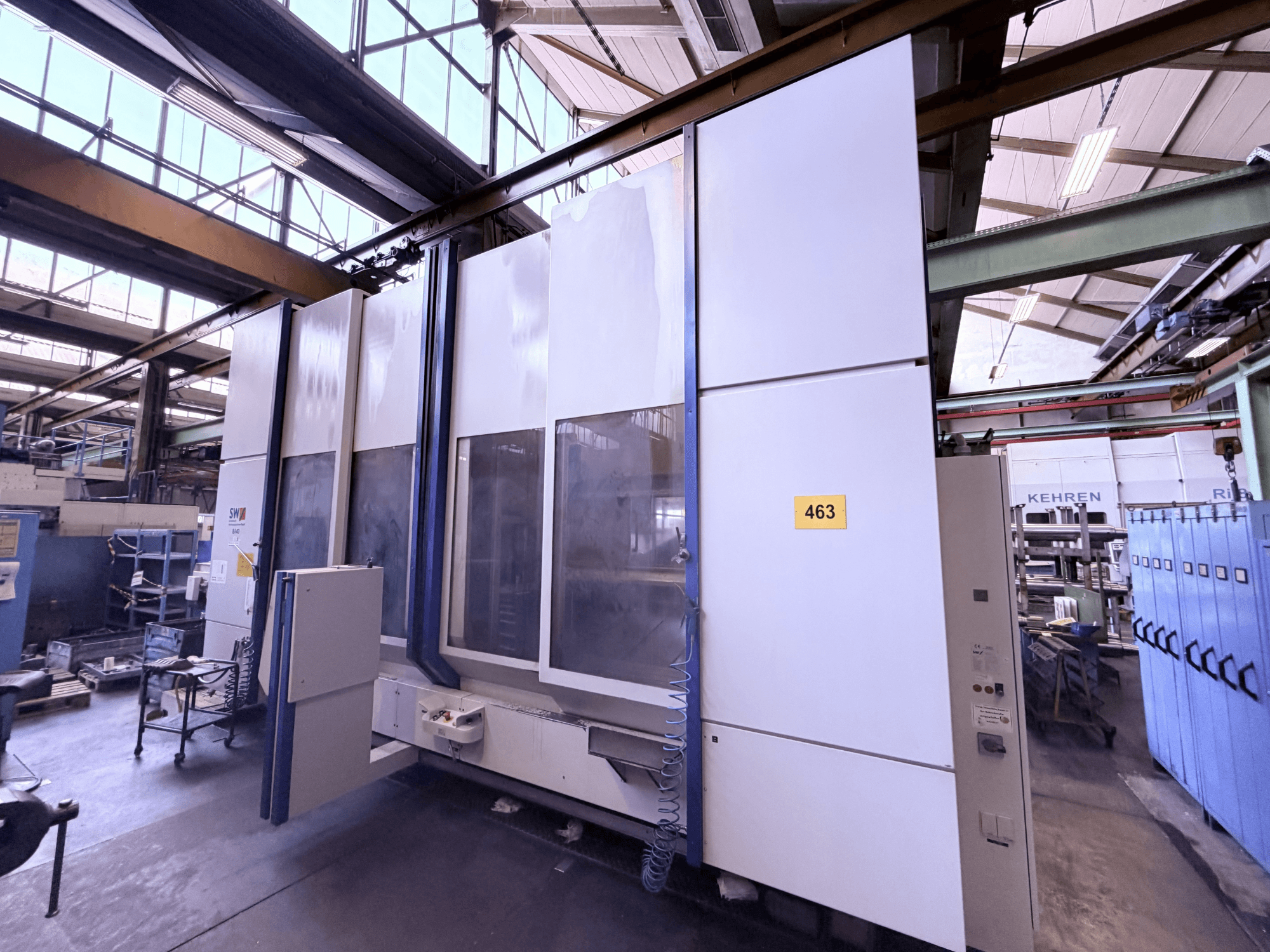

SW - BA 40DE-MIL-SWX-2001-00001

- X-akselin liikealue: 2 × 1300 mm (3350 mm pitkällä työpöydällä)

- Y-akselin liikealue: 630 mm

- Z-akselin liikealue: 630 mm

- Kiinnityspinta (heilurikäyttö): 2 x 1275 x 630 mm

- Pikaliike X/Y/Z: 40 m/min

- Syöttönopeus: 1–40 000 mm/min

- Karhan halkaisija: 100 mm

- Karin kierrosnopeus: 20 – 7 500 rpm

- Karan teho: 36 kW (25 %:n käyttöasteella)

- Karamomentti: 950 Nm (25 %:n käyttöasteella)

- Työkalun kartio / pidike: SK 50 DIN 69871, muoto B

- Työkalumagasiinin paikat: 60

- Työkalun suurin halkaisija (vapaat vierekkäiset paikat): 110 mm (250 mm)

- Työkalun enimmäispaino: 8 kg (24 kg)

- Mittausjärjestelmä: lineaarinen

- NC-kääntöpöytä: Peiseler ATU 280 vastalaakerilla

- Jäähdytysnesteen paine (sisäinen): 40 bar

- Jäähdytysnesteen puhdistus: rako-suodatin

- Työalueen huuhtelu: Kyllä

- Huuhtelupistoolit: 2

- Työkalun rikkoutumisen valvonta: Leutze

- Kotelo: Täyskotelo

- Imujärjestelmä: GEA-Delbag, 2 x KNAW 1-1-AF

- Levykkeasema: Kyllä

- Vaadittu tilantarve (P x L x K): 7700 x 3700 x 4000 mm

- Perustus vaaditaan: Ei

- Nimelliskäyttöjännite: 3/PE AC 400 V / 50 Hz

- Nimelliskäyttövirta: 87 A

- Kokonaiskuormitus: 50 kVA (nimelliskapasiteetti 60 kVA)

- Syöttöjohdon sulake: 100 A

- Käyttötunnit: 63 368 h

- Lisävarusteet: Laajennettu koneen hydrauliikka työkappaleen kiinnitykseen, venttiilijärjestelmä kaksitoimisille kiinnityssylintereille, 2 kiinnityspiiriä vasemmalla työalueella, 2 kiinnityspiiriä oikealla työalueella, kiinnityspaine 250 bar / Q=9 l/min, sovitus kulmaporauspäille (ilman 4-pistetuentaa), automaattiset lastausovet, n. 60 SK50-istukkaa, 1 kpl kaksoiskulmapäätä, käännettävä kiinnityslaite (A-akseli ja vastapidike), kiinnityssilta
