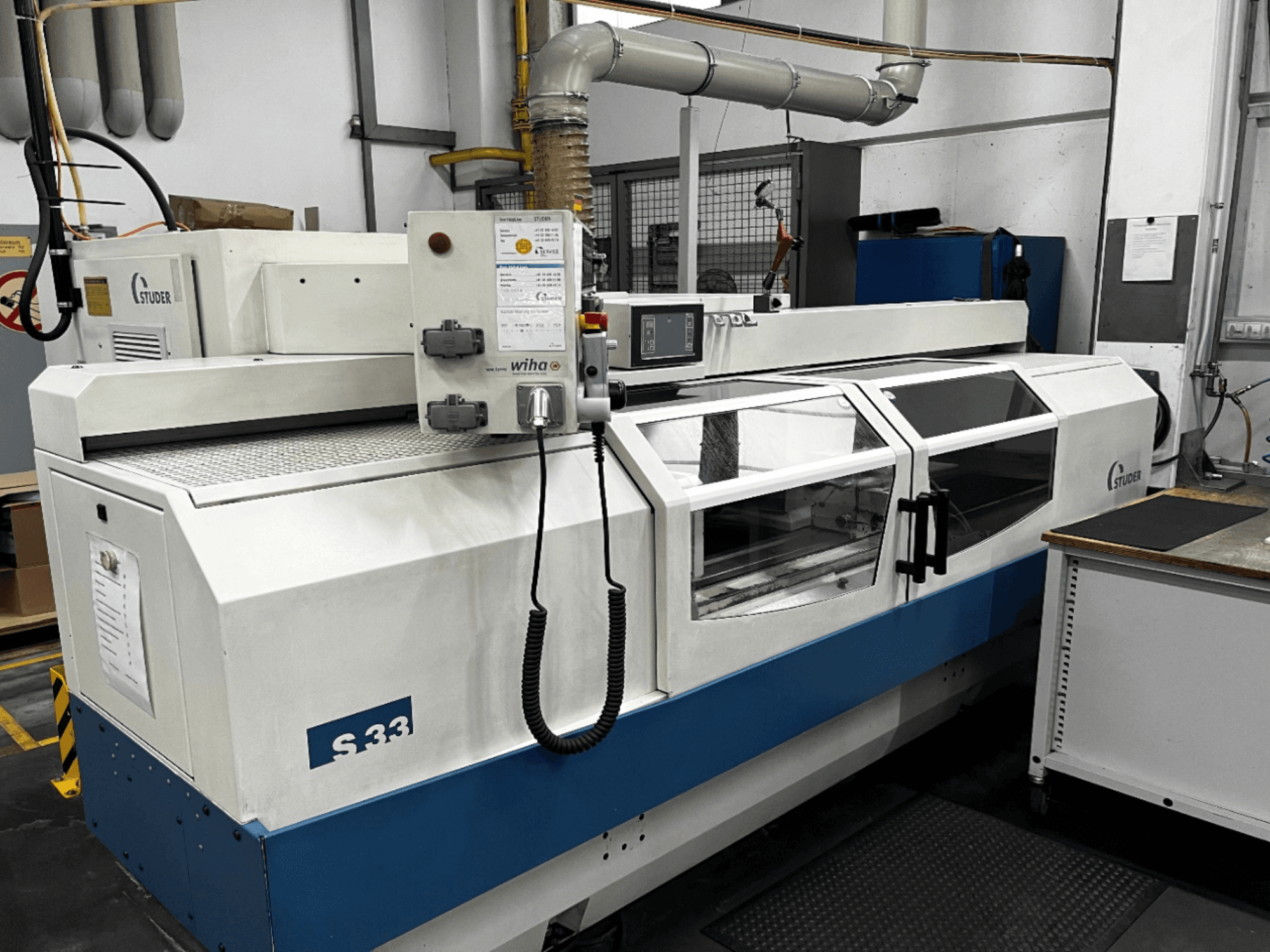

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Keskipisteiden välinen etäisyys 1000 mm

• Keskipisteen korkeus 175 mm

• Työkappaleen enimmäispituus 1000 mm

• Työkappaleen suurin halkaisija 175 mm

• Työkappaleen enimmäispaino 120 kg

• Työkappaleen paino keskipisteiden välillä max. 80 kg (1000 mm)

• Työkappaleen paino keskipisteiden välillä max. 120 kg (650 mm)

• Kääntyvä työpöytä ±8,5°.

• Graniittinen koneen sänky S103

• X-akselin liike 285 mm

• Z-akselin liike 1000 mm

• Ohjelmoitava syöttönopeus 0,001-5000 mm/min

• Suora mittausjärjestelmä X-akselin resoluutio 0,0001 mm

• Suora mittausjärjestelmä Z-akselin resoluutio 0,0001 mm

• Hionta-akselin kara kääntyy 0°-30°.

• Hiomalaikan halkaisija max. 500 mm

• Hiomalaikan leveys 63 mm

• Hiomalaikan reikä 203,2 mm

• Hiontakaran halkaisija 73 mm

• Hiontakaran moottorin teho 7,5 kW

• Karan nopeus 3200 rpm

• Työstöpään karan poraus 30 mm

• Työstöpään käyttövoiman teho 3 kW

• Pyöristystarkkuus vähintään 0,0004 mm

• Jyrsintähylsyn halkaisija 50 mm

• Takapöydän kartio MK3

• Hydraulisesti ohjattu takapöydän kara

• Pneumaattinen takapöydän liike

• Virtalähde 400 V ±10 %

• Taajuus 50 Hz ±1 Hz

• Ohjausjännite 24 V DC

• CNC-ohjaus Fanuc 21i-TB

• Ohjelmamuisti 64 kB

• Ohjelmakapasiteetti 125 ohjelmaa

• Jäähdytysjärjestelmä emulsiota varten

• Jäähdytysnestepumpun kapasiteetti 40 l/min 3 baarin paineella

• Paperinauhasuodattimen kapasiteetti 375 litraa

• Suodatinvillan leveys 1000 mm

• Sumunpoistokapasiteetti jopa 1800 m³/h

• Koneen mitat 3,5 m x 3 m x 2,2 m

• Koneen paino 4000 kg

• Koneen valaistus 24 V 36 W

• Käyttöaste 40 %

Lisävarusteet

VALINNAINEN lisämaksusta

• 9x laippa

• 1x Studer-jalusta suojapeitteellä

• Tasapainotuslaite
