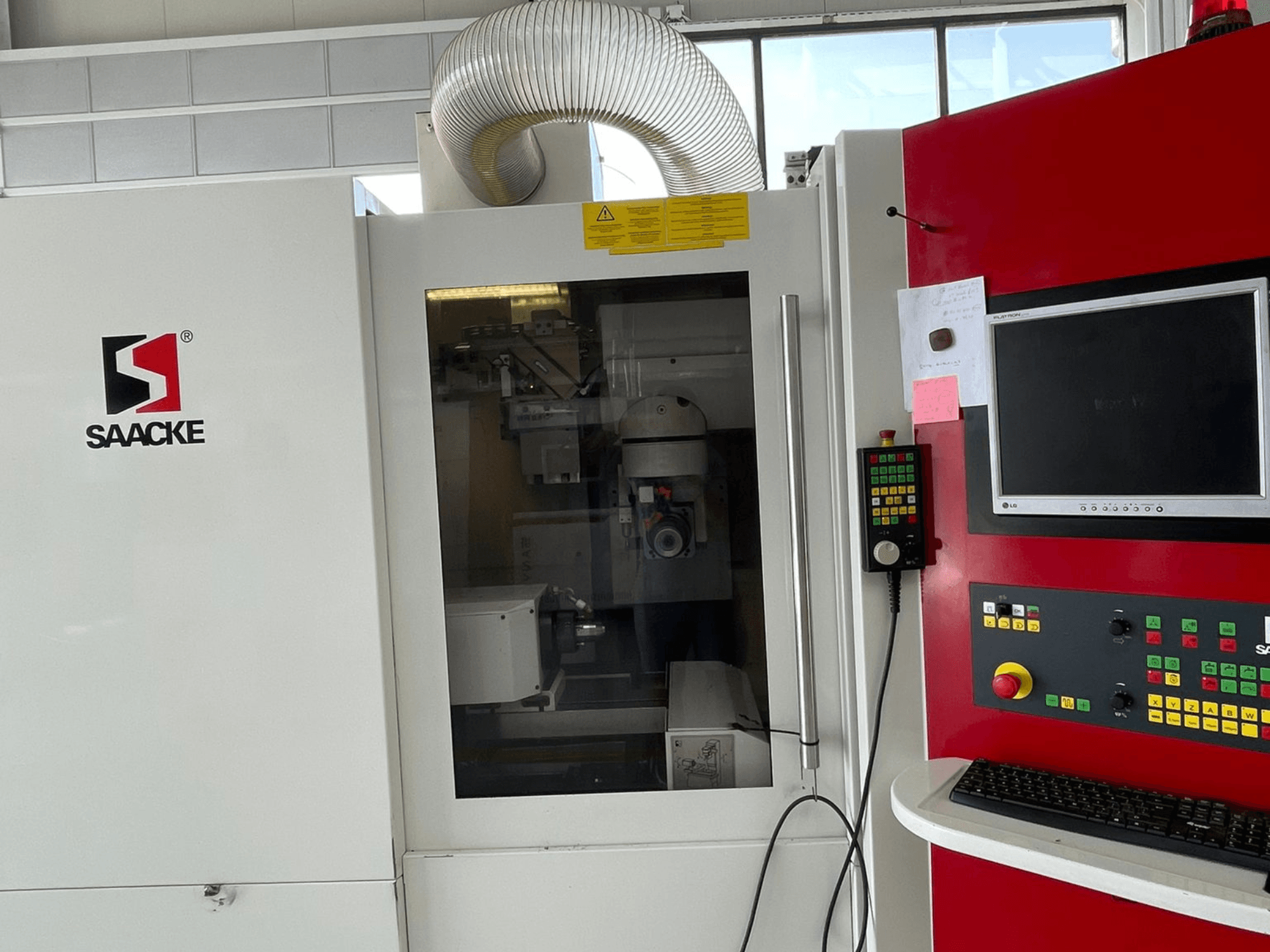

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Työkappaleen kannatin A-akseli: indeksointitarkkuus ±15"; indeksointimahdollisuudet 1-999; kumulatiivinen jakovirhe 100 mm:llä: 8 µm; nopeus max. 600 rpm

• Työkalunpidin: ISO 50

• Karan välys pidinholkki: max. 28 mm (automaattisella kiinnityksellä: Ø20 mm)

• Nimellinen käyttöteho:

  • Hiomakara S1-100%: 7,5 kW; huippu: 16 kW

  • X-akselin pituussuuntainen liike: 2 kW

  • A-Akselin työkappaleen kuljetus: 2 kW

  • Z-akselin poikittaisliuku: 2 kW

  • Y-akselin hiomapään liukukorkeus: 2 kW

  • B-akselin hiomapään kierto (pyörivä pöytä): 2 kW

• Sijainnin mittausjärjestelmät:

  • A-Akseli: Suora mittausjärjestelmä

  • B-, X-, Y-, Z-akseli: Epäsuora mittausjärjestelmä

  • Tarkkuus X/Y/Z: 0,0001 mm (0,1 µm).

  • Erotuskyky A/B: 0,0001°

• Sähköliitäntä: 20 kW / 50 A; käyttöjännite 400 V, 50 Hz; ohjausjännite 24 V; valaistusjännite 230 V; varasulake: erillinen syöttö verkosta.

• Paineilma: 15-17 Nm³/h; paine min/max 6/8 bar (600/800 kPa); laatu ≥ luokka 4 (ISO 8573-1).

• Ohjaus ja ohjelmisto: CNC NUM Axium Power 1050 PC:llä, ohjelmamuisti 512 k; NUMROTOplus-ohjelmisto (tarvitaan dongle/hardlock); nollapisteet kalibroitu mukana toimitettujen mittausohjeiden avulla (ei merkittyjä vertailupisteitä).

Lisävarusteet

• Työkappaleenvaihtovaihtoehdot (automaatio):

  • Vaihtoehto 1: Poimintamalli

    • Max: Ø20 mm × 120 mm; 1 kg

    • Kapasiteetti kuormalavaa kohti:

      • Ø3,0-5,0 mm varsi: 40 kpl

      • Ø5,1-8,0 mm: 32 kpl.

      • Ø8,1-11,0 mm: 28 kpl

      • Ø11,1-14,0 mm: 24 kpl

      • Ø14,1-20,0 mm: 20 kpl

  • Vaihtoehto 2: Ketjukuormaimen lipas (tarttujayksikön kanssa)

    • Kapasiteetti: 64 työkappaletta

    • Max. työkappale: Ø32 mm × 200 mm; 2,5 kg.

    • Ominaisuudet: Erilaisten työkappaleiden kaoottinen lataus; automaattinen hylsyjen vaihto mahdollista.

    • Pidätysholkit: Ø6, 8, 10, 12, 14, 16, 20

• Ulkoinen ketjulatauslaite lisävarusteena: lisää koneen painoa n. 3 800 kg:aan ja tilaa 3 000 mm × 1 875 mm:iin.

• Jäähdytysnesteen suodatinjärjestelmä (TRANSOR): Asiakkaan hankittava; ilmaa takaisinsuihkua varten n. 700 Nl/min 5 minuutin ajan 6-9 tunnin välein.
