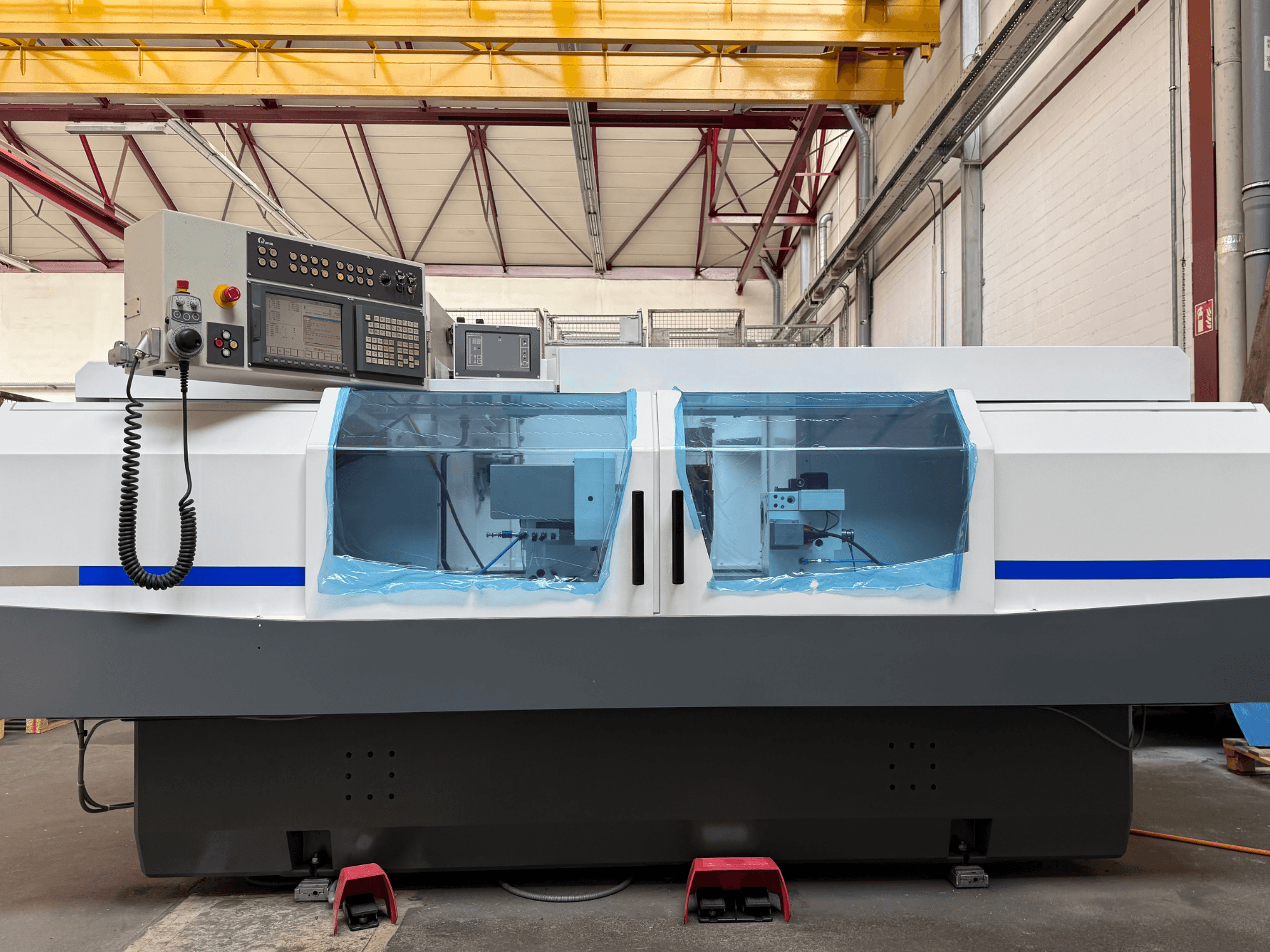

STUDER - S33 CNCCH-GRI-STU-2005-00001

- täysin kunnostettu vuonna 2026

- Käyttötunnit: 0 h kunnostuksen jälkeen

- Keskiökorkeus: 175 mm

- Keskiöväli: 1000 mm

- Koneen alusta: Granitan S103 -mineraalivalu

- Liikealue: 285 mm (X-akseli) x 1150 mm (Z-akseli)

- X-akselin käyttö: AC-servomoottori ja kuulakierukka, kulma 0°, syöttönopeus 0,001–5,000 mm/min

- Z-akselin käyttö: AC-servomoottori ja kuularuuvi, syöttönopeus 0,001–10,000 mm/min

- Mittausjärjestelmä: Inkrementtiskaala X- ja Z-akseleille, erottelutarkkuus 0,0001 mm

- Hiomapää: Yleiskäyttöinen ulko- ja sisähiomiseen, Hirth-hammasprofiili 1° (-15° – +195°)

- Moottorikara (asema 2): 7,5 kW, 1400–3200 rpm, ohjelmoitava leikkausnopeus enintään 50 m/s

- Ulkohionnan suojus: Hiomalaikan koko D. 500 × 63 mm F1 (80 mm F5), automaattisella kosketussuojauksella

- Sisähiontakarana (pos. 3): Studer-merkkinen hihnakäyttöinen sisähiontakarana (180°), taajuusmuuttajalla

- Työstöpää: yleiskäyttöinen, rullalaakeroitu, kartio MK5, sylinterimäinen ulkokärki halkaisija 70 mm, karan reikä halkaisija 28 mm, manuaalinen karan lukitus

- Työstöpään käyttö: 1,8 kW:n vaihtovirta-servomoottori, kierrosnopeusalue 1–1500 r/min, hidasliikkeen nopeus 1–50 r/min

- Työkappaleen paino: enintään 80 kg keskipisteiden välillä

- Takapää: kartio MK4, isku 35 mm, karan halkaisija 50 mm, hydraulinen karan sisäänveto valvonnalla, manuaalinen hienosäätö +/- 0,04 mm

- Pneumaattiset nostimet: Pneumaattinen irrotuslaite työkappaleen pään ja takapäätä varten

- Ohjausjärjestelmä: Fanuc 21i-TB, jossa 10,4 tuuman värikosketusnäyttö, integroitu PLC, 32 KB käyttäjämuistia, 400 ohjelman tallennuspaikkaa

- Virtalähde: 400 V ± 10 %, 50 Hz ± 1 Hz, 24 V DC ohjausjännite

Lisävarusteet:

- Dittel Sensitron 6 -kosketustunnistin magneettisella anturilla (1 kpl)

- Movomatic C25 LP -aktiivinen anturi

- 3 kpl tasoituselementtiä

- Sähkökaapin ilmastointilaite

- Euchner-käsiohjain

- Kääntyvä hiontalaite sisähiontaan

- Takapään pysäköintiasento

- 3 kpl Studer-hihnakäyttöistä sisähiontakaraa (24 000 r/min / 40 000 r/min / 60 000 r/min)

- Jalkapoljin C-akselin ohitusta varten ovien ollessa auki

- Jalkapoljin kiinnityslaitteen käyttöä varten (takapää)

- Sähköliitäntä pyörivään teroittimeen (kara valinnainen)

- Movomatic-prosessin aikainen mittauksen ohjaus ES 124 (mittauspää valinnainen)

- 8 kpl käytettyjä hiomalaikkalaippoja ulkohiontaan

- Erilaisia uusia MK4-keskiöitä

- Erilaisia teroittimia

Lisäominaisuudet:

- Kierteiden ja muotojen hionta (ohjelmisto on tilattava suoraan Fritz Studer AG:ltä)
