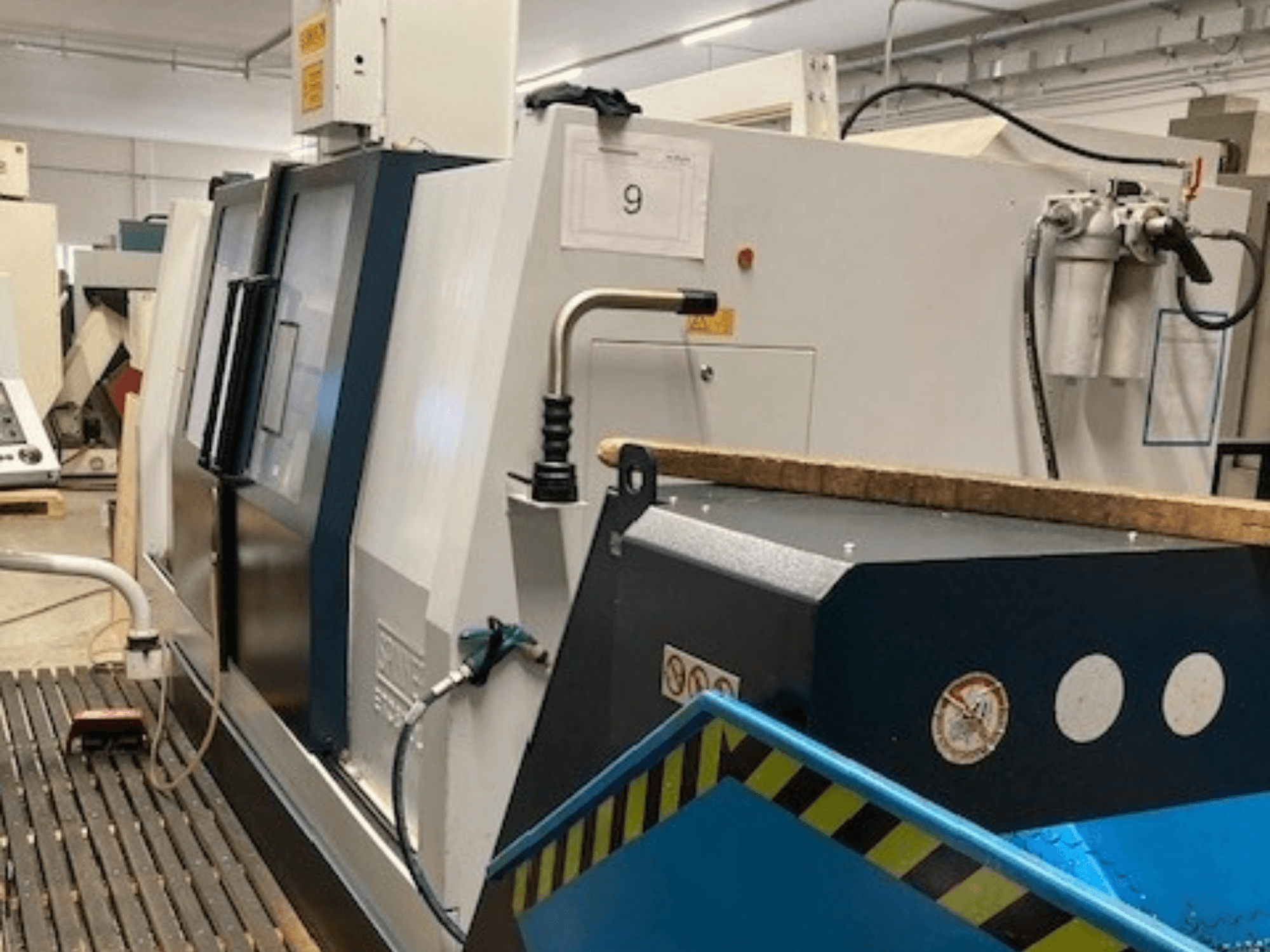

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Tila/kunto

  • Koneen virta on kytketty ja se on edelleen toiminnassa

  • Täysin toimintakunnossa; vakaa loppuosa vaatii anturin vaihtamista.

• Kokoonpano ja kapasiteetti

  • Torni ilman AgW:tä (säädettävä virtalähde)

  • Torni tyyppi: aksiaalinen/radiaalinen

  • Työkalupisteiden lukumäärä: 12x VDI50 (lisävaruste: 16x VDI40 tai 12x BMT65): 12x VDI50 (lisävaruste: 16x VDI40 tai 12x BMT65).

  • Työkalunpitimen tyyppi: VDI50 (lisävaruste: VDI40/BMT65).

  • Käynnistettävien työkalujen lukumäärä: 1: 12 (lisävaruste)

  • Työkalun nopeus: 4000 rpm

  • Ajettavan työkalun teho (S1/S3): 2,2 / 5,5 kW

  • Ajettavan työkalun vääntömomentti (S1/S3): 17,5 / 43 Nm (aksiaalinen), 14 / 35 Nm (radiaalinen).

  • Suurin sorvauksen halkaisija: 500 mm

  • Suurin kääntösäteen halkaisija: 800 mm

  • Sorvauspituus: 800 mm / 1580 mm (L-versio)

  • Keskipisteiden välinen etäisyys: 800 mm / 1580 mm

  • Työkappaleen enimmäispaino: 800 kg

• Akselit

  • Pikaliike X/Z: 15 / 24 m/min.

• Karat

  • Karojen lukumäärä: 1 kpl: 3

  • Pääkara

    • Nokka: A11

    • Tangon kapasiteetti: 110 mm

    • Vääntömomentti (100 % / 40 %): 175 / 235 Nm

    • Vääntömomentti vaihteen vaiheessa 2: 700 / 939 Nm

  • Alakara (lisävaruste)

    • Nokka: A6

    • Tankokapasiteetti: 52 mm

    • Ruuvin koko: 210 mm

    • Teho (S1/S6): 15 / 19 kW

    • Vääntömomentti (S1/S6): 95 / 121 Nm

• Takakanta (jos varusteena)

  • Nastan halkaisija: 110 mm

  • Kartio: MK4

  • Isku: Työntömitta: 100 mm

  • Työntövoima: 850 daN

• Nesteet ja säiliöt

  • Jäähdytysnestesäiliön tilavuus: n. 235 l (jopa 270 l L-versiossa).

  • Hydraulisäiliö: n. 31 l

  • Keskusvoitelusäiliö: n. 2-3 l.

• Sähkötiedot

  • Sähköliitäntä: Sähköliitäntä: 3-vaihe 400 V + N + PE

  • Taajuus: 50/60 Hz (ilmoitetaan myös 50 Hz)

  • Nimellisvirta: 44 A

  • Sulakkeen suojavirta: 50 A

  • Nimellisvirran suojaus: 63 A

  • Kytketty kuorma: n. 40 kVA (enintään 50 kVA, kun käytössä on 2 karaa).

  • Suojausluokka: Suojausluokka: 1,5 mm: BA 3 (Luku 3.4.5).

  • Verkkotyyppi: TN-verkko, jossa on maadoitettu nollapiste

  • Suositeltu suojaus: ilman FI-kytkintä (suositellaan)

Lisälaitteet

• Vakaa lepo (huom.: anturin paukku on vaihdettava).

• Takakannatin

• Lastunkuljetin

• Öljysumun poistojärjestelmä

• Mahdollisesti ruuvipuristin ja työkalunpidin (vahvistetaan myöhemmin).
