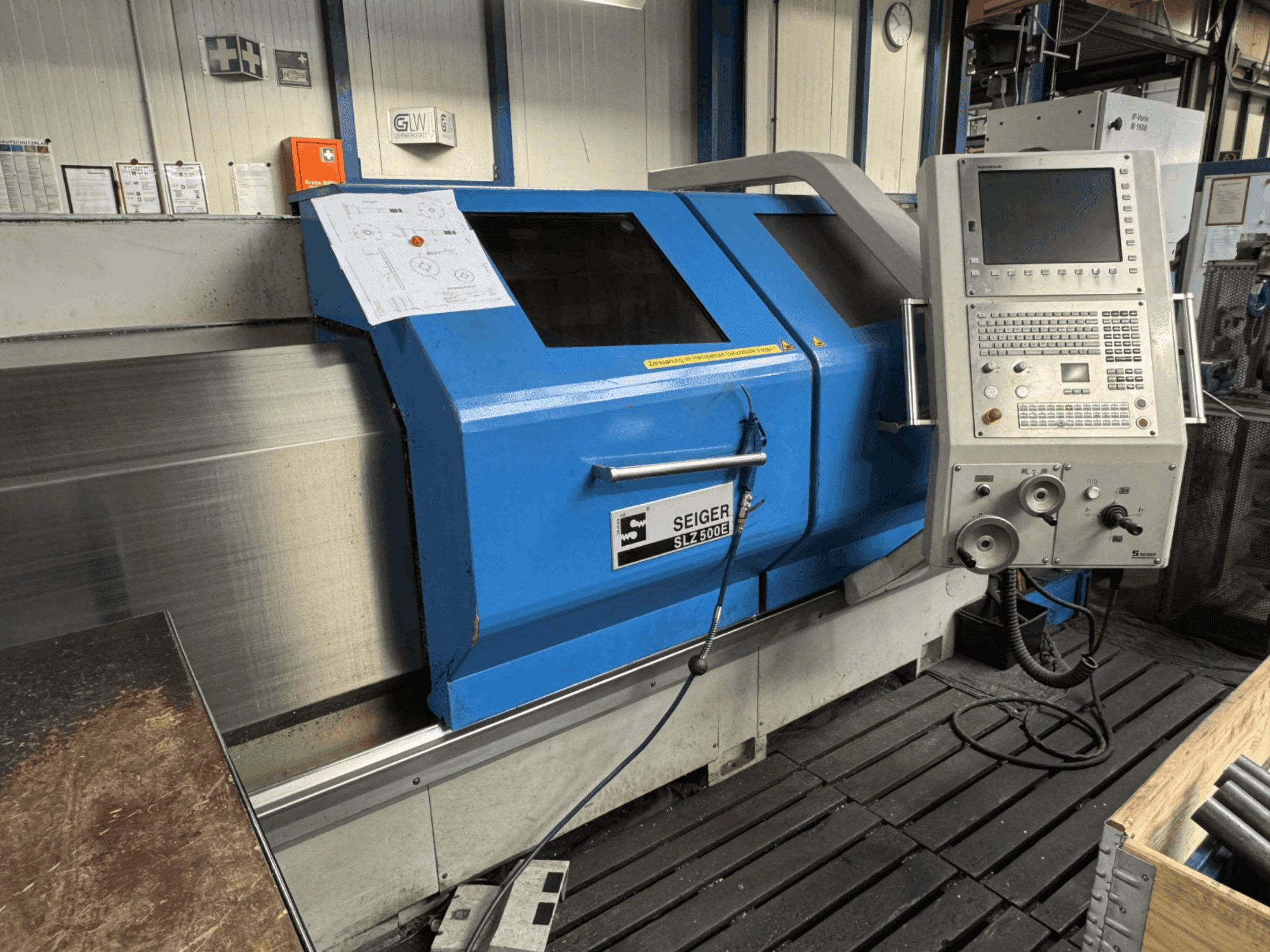

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Karin kierrosnopeus: 1–3 000 r/min (1. vaihe: 1–750 r/min, 2. vaihe: 1–3 000 r/min)

- Karan teho (100/60 % ED): 20 / 25 kW

- Kartiokoko: DIN 55027 koko 8 (pääkaran kärki) / MT 5 (takapään kara)

- Työkalupaikat: 8-paikkainen Sauter-levyrevolveri + Parat 4-suuntainen pikavaihtopidike, koko 3

- Jäähdytysneste karan läpi: Ei

- Vastakara: Ei

- Tangon enimmäishalkaisija: 78 mm (Schunk-istukan kautta) / 93 mm (karareikä)

- Työkappaleen suurin halkaisija: 500 mm (kääntösäde pöydän yli) / 280 mm (kääntösäde poikkiliukukiskon yli)

- Työkalun enimmäispaino: Ei tietoa

- Moottoroidut työkalut: Kyllä (Sauter 8-paikkainen levytornimoottoroiduille työkaluille, VDI-akseli D=30 mm digitaalisella servomoottorilla)

- Paikannustarkkuus: DIN 8605:n mukainen

- X-akselin liikealue: 260 mm

- Z-akselin liikealue: 1500 mm (keskiöetäisyys)

- C-akselin tekniset tiedot: Pneumaattisesti kytkeytyvä, digitaalisella moottorilla ja hammaspyörävaihteistolla varustettu pääkarassa (karan pyörimisnopeus enintään 15 rpm, vääntömomentti n. 420 Nm)

- Alustan leveys: 350 mm

- Sorvaustyökalun poikkileikkaus (K x L): 25 x 25 mm

- Karinan halkaisija etulaakerissa: 130 mm

- Pääakselin sisäkartio: metrinen 100

- Karin suurin vääntömomentti: noin 1400 Nm

- Syöttövoima Z-akselilla: 10 000 N

- Syöttövoima X-akselilla: 7 000 N

- Syöttöalue (pitkittäis-/tasosuunta): 0,001–6 000 mm/kierros

- Pikaliikkeen nopeus X/Z: 10 / 7 m/min

- Takapään karan halkaisija: 90 mm

- Takapään karan isku: 180 mm

- Työkappaleen enimmäispaino (keskipisteiden välillä): 1 000 kg (1 250 kg tukipään kanssa)

- Työkappaleen enimmäispaino (kiinnitettynä istukkaan): 300 kg (painopisteen etäisyys 200 mm)

- Käyttöjännite: 400 V / 50 Hz

- Ohjausjännite: 24 V DC

- Liitäntäkuorma: 41 kVA

- Nimivirta: 60 A

- Pääsulake: 63 A

- Lisävarusteet:

- Lastunsuojaseinä, 2 siirrettävää liukuvaa turvaovea ikkunoilla, konevalaisin, pikavaihtotyökalunpidin koko C, jäähdytysnesteen syöttölaite, pyörivä keskiö MT 5, käyttäjän työkalusarja, lineaarinen asteikko X-akselilla, turvakytkin X- ja Z-akseleilla

- Lastunkuljetin: purkukorkeus 1000 mm, pituus 535 mm, 60 asteen kaltevuus, jatkuva syöttö, kapasiteetti n. 250 dm³/h, nopeus n. 2 m/min

- Kaksinopeuksinen planeettavaihteisto: tuotenro 6054375, automaattinen vaihteenvaihto, laippakiinnitys pääkaramoottoriin

- Parat 4-paikkainen revolveripidike pikavaihtoon: koko 3, käsikäyttöinen, asennettu nollapistekiinnitysjärjestelmään

- Sauter 8-paikkainen levytornin moottorityökaluille: VDI-akseli D=30 mm digitaalisella servomoottorilla, asennettu sorvauskeskuksen taakse

- Porauslohko: VDI 50 -kiinnikkeellä ja sisäisellä jäähdytysnestesyötöllä, asennettu nollapistekiinnitysjärjestelmään sorvauskeskuksen eteen

- Nollapistekiinnitysjärjestelmä: pohjaosa asennettu poikkiliukukiskolle

- Hydraulinen ontto kiinnitysyksikkö: Schunk ROTA THW plus D=315 mm:n 3-leukainen istukka, jossa on DIN 55027 koko 8 -kiinnitys ja 78 mm:n läpivientiaukko

- Vahvistettu jäähdytysnestepumppu: (2,5 bar 40 l/min virtauksella, maks. 5,4 bar 8 l/min virtauksella), ohjaus taajuusmuuttajan ja potentiometrin avulla

- Käsisuihkupistooli: kytketty jäähdytysnesteyksikköön

- Kotelon laajennus: takapään puolella oleva suljettu laajennus, jossa on kääntyvä ovi

- Takapään vetolaite: Tuote 6061611, asennettu pöydän liukukiskoon takapään vetämistä varten

- Koneen asennusosat: Tuote 6054102, 10 kpl koneen jalkoja ruuveineen ja ankkureineen

- Asennettu imuyksikkö: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (malli M 1600, valmistusvuosi 04-2020, paino 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
