Romi - C 510DE-TUR-ROM-2014-00001

Lisävarusteet

• Konsoli: Konsolin syvennyksen aktivoinnin yhteydessä automaattinen sykli pituussuunnassa.

Koneen edut

Koneen tekniset edut

• Automaattiset ominaisuudet: työkalun kiinnitys, ohjauspintojen karkaisu, jyrsinkaran nopeuden kytkentä, runkokierrot ja ohjauspintojen voitelu.

• Erikoisversiot: täysin varusteltu, manuaalinen nopeudensäätö, alennettu nopeusalue, manuaalinen kiristys, numeerinen osoitin ulkomaista tuotantoa varten ja ilmastoitu versio ilman ohjausjärjestelmää.

• Ohjauspinnat: karkaistut ja pinnoitetut vastinpinnat.

• Kiipeilyjyrsintä: automaattinen laite sisältyy.

• Automaattinen työkalun kiinnitys

Lisätiedot

Erikoiskoneversiot: Korotettu jyrsinpääty, automaattiset runkokierrot ja ulkomaisten standardien noudattaminen sopimuksen mukaan.

Konekuvaus:

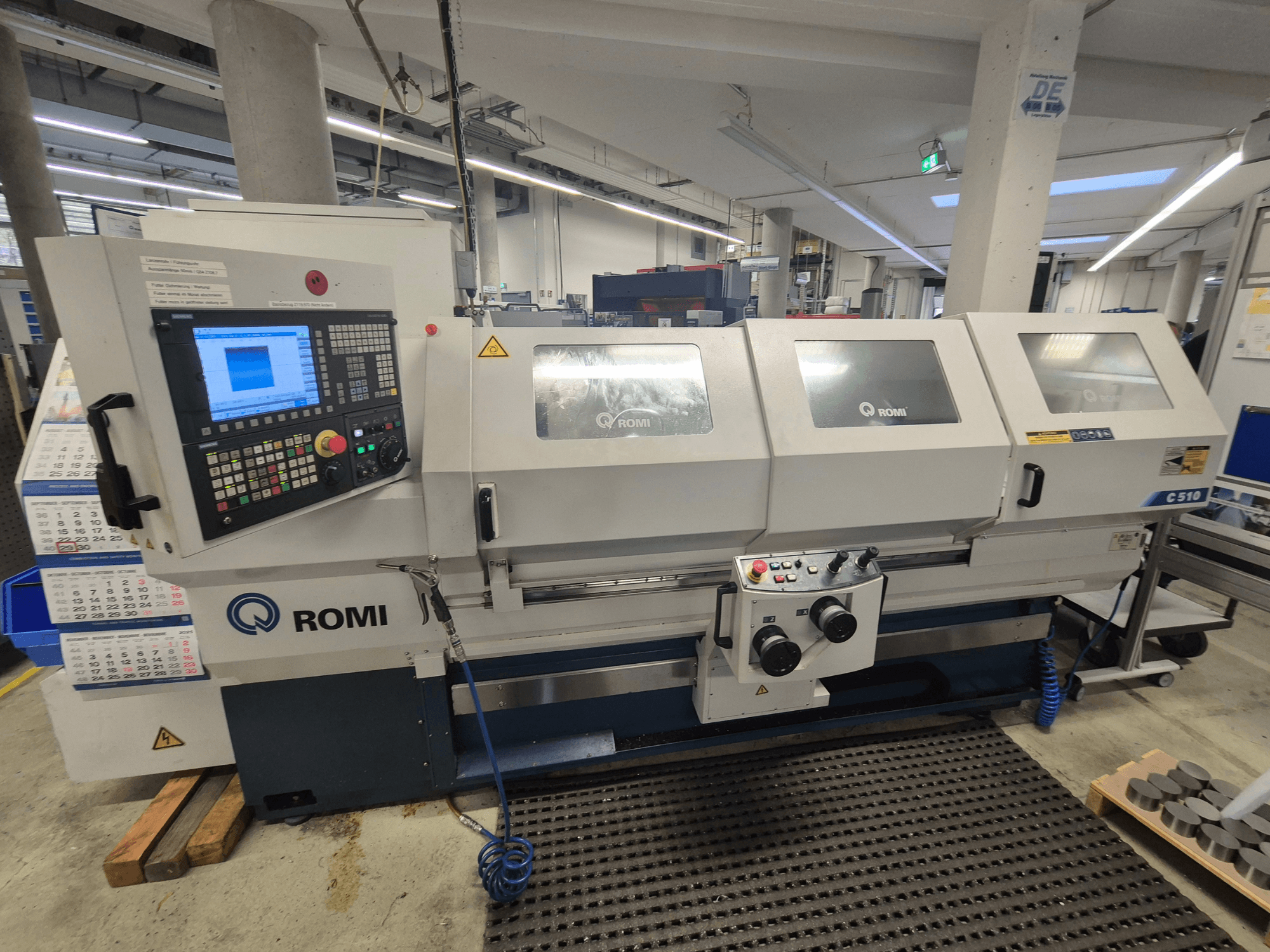

ROMI C 510 V5.0 - SIEMENS: CNC-Horizontal-Drehmaschine - ROMI C 510 V5.0 - SIEMENS.

Standardausführung:

. Siemens-Steuerung 828D sl, mit 10,4" LCD-näytönohjain.

. ASA A2-6" Spindelkopf, Drehmoment: max. 303 Nm bzw. ASA A2-8", max. Momentti 408 Nm, mit 520mm Schwingdurchmesser.

über Bett, 450 mm Schwingdurchmesser über Schlittenführung und 255mm Schwingdurchmesser über Planschlitten.

. Reitstock mit manueller Positionierung des Grundkörpers, mit manueller Betätigung der Pinole (stehende Zentrierspitze) MK-4.

. Eilgang längs/quer mit 10.000mm/min.

. Herausziehbarer Spänewanne

. Elektroanlage lieferbar für folgende Spannungen/Frequenzen: 400VCA / 50-60Hz

. Abgedichtete Arbeitsraumleuchte

. ROMI RMMP manuelles Maschinenpaket, bestehend aus CNC gesteuertem Hauptschlitten mit zwei

elektronisia käsiohjaimia X- ja Z-akselille, Joystick-Schaltern ja der

bedienerfreundlichen Siemens-ohjelmisto "Manual Machine Plus".

. Adapterplatte Multifix K22 tyyppi B mit Multifix Stahlhalterkopf B K22

. Schleppeinrichtung für Reitstock

. Automatische Schmierung mit Inline-Filter und Füllstandsensor

. Kühlsystem, komplett mit Kühlmittelbehälter und Kühlmittelpumpe (10l/min,@7bar, 1,5kw/ 2cv).

. Kühlwasser Spritzpistole mit zusätzlicher Pumpe.

. Elektrischer Schaltschrank mit Kühlung über Zentrifugalgebläse und Überdruck.

. Spritzschutz, täydellinen, Schutztüre mit Sicherheitsfenster und Verriegelung durch elektrische Sicherheitsschalter.

. Schrauben und Muttern für Nivellierung

. Schraubwerkzeugsatz für den Betrieb der Anlage

. Vollständige Dokumentation für das ROMI-Produkt auf CD.

. Standardlackierung: Epoxidlack strukturiert Munsell-Blau 10B-3/4 ja Epoxidlack strukturiert grau RAL 7035.

. CE-Sicherheitsmääräysten noudattaminen

Steuerungsbeschreibung:

SIEMENS 828D sl

Standarditoiminnot:

1 - RESURSSIT JA CNC-ERITYS

- Tarkkuus 80-Bit-NANOfp

- Minimale Blockzykluszeit = 80-Bit-NANOfp

- Look Ahead = 1

- Beschleunigung mit Ruckbegrenzung

- Taktsynkroniset prosessit ja korkean nopeuden käyttötapa (Hochgeschwindigkeitsausgang)

- Sprachen: Deutsch, Portugiesisch, Englisch, Spanisch, Italienisch, Französisch

- Ethernet-Schnittstelle

- USB-liitäntä

- Osanumero, koneen käyttöaika ja kellonaika

- Berechnungsfunktion

2 - OHJELMOINTIRESURSSIT:

- Verzeichnis geordnet nach Programm, Unterprogramm und Zyklen

- höhere Programmiersprache

- Programmieranleitung

- Programmieranleitung CNC-Programmierung

- Programmsatzsuchlauf

- Taustan ohjelmointi

- Unterprogrammaufruf

- Speicherprogrammnummer

- Osatiedostojen ohjelmasäilytys = 3 MB

- Ohjelman lataaminen / tallentaminen

- Ohjelmointi ja -muokkaus

- Lineaarinen-, Kreis- ja Schraubenlinien-interpolointi

- Verweilzeit

3 - VORSCHUBFUNKTIONEN:

- Vorschub in mm/min tai Zoll/min

- Vorschub in mm/min tai Zoll/min

- Vorschub und genaues Positionieren an den Ecken (Vauhtia ja tarkkaa paikannusta)

- Genauhalt

4 - GRAAFISET TOIMINNOT:

- PC-ähnlich

- Animierte Elemente - Unterstützung Zyklusparameter

- Graafinen simulaatio 2D

5 - KOORDINATENSYSTEME:

- Arbeitsebenenauswahl

- Werkstückkoordinatensystem mit 100 Paaren (työstökoordinaatistojärjestelmä)

- Konekoordinaatistojärjestelmä

- Voreinstellen des Werkstückkoordinatensystemes Voreinstellen des Werkstückkoordinatensystems

- Lokales Werkstückkoordinatensystem

- Eingabemaske für Werkzeuglängenvermessung (manuelle Betriebsart)

6 - KOORDINATENWERTE UND ABMESSUNGEN:

- Geschwindigkeit und Abmessungen in Zoll oder metrisch

- Programmierung in Absolutmaß und Kettenmaß

- Linear- und Kreisinterpolation mit Polarkoordinaattien avulla

- ASTEIKKO / ASTEIKKO

- PEILI / PEILIKUVA

- Koordinatensystemdrehung

- Nollapisteen siirto

7 - SPINDELFUNKTIONEN:

- U/min S-koodissa

- Kulmapositionointi Spindel (M19 ja Spos)

8 - ANGEWENDETE WERKZEUGFUNKTION:

- Werkzeugradiuskorrektur

- Manuelle Messung von Werkzeuglänge und -radius (manuaalinen mittaus työkalulangoista ja -radioista).

- Werkzeugkorrektur Korrekturpaare (Länge und Durchmesser) = 256 und 512 für AP-Version.

- Werkzeugverwaltung

- Standzeitverwaltung

9 - MAKRO:

- Parametrien ohjelmointi

- Makro und Anwendervariablen

- Järjestelmämuuttujat

10 - VEREINFACHUNGSPROGRAMMFUNKTIONEN:

- Festzyklus zum Bohren, Ausbohren und Gewindeschneiden

- Kreisförmiges Muster für gerade und kreisförmige Nuten (piirimuotoinen malli juuri ja kreisförmige Nuten)

- Festzyklus zum Gewindebohren ohne Ausgleichsfutter

- Festzyklus zum Gewindefräsen

- Gewindebohren mit Ausgleichsfutter

- Gewindereparaturzyklus

11 - PROGRAMMIERFORMAT - 828D sl-REIHE:

- Programmierformat ISO-Code

- Programmierunterstützung CNC-ohjelmointi

12 - BETRIEBSMODI:

- JOG-Betrieb

- Käsipyörän käyttö

- MDA-Betrieb

- Automatikbetrieb

- Einzelsatzbetrieb

- Ohjelmointi

- Wahlweiser Halt

- Ohjelmatesti

- Satz löschen

- Achsreferenzierung durch Programm

- Werkzeugrückzug und Repositionierung in JOG-Betrieb (Taste REPOS)

- Programmneustart

- Automatischer Betrieb über Speicher oder Fernsteuerung

13 - WARTUNGSFUNKTIONEN:

- NOT-HALTControlKuvaus:

SIEMENS 828D sl

Vakiotoiminnot:

1 - RESURSSIT JA CNC-SUORITUSKYKY

• 80-bittinen NANOfp-tarkkuus

• Lohkon vähimmäissykli = 80-bittinen NANOfp-tarkkuus

• Look Ahead = 1

• Kiihdytys nykäysrajoituksella

• Synkronoidut prosessit ja nopea ulostulo

• Kielet: Saksa, portugali, englanti, espanja, italia, ranska ja saksa

• Ethernet-liitäntä

• USB-liitäntä

• Osanumero, koneen kierrosaika ja kello

• Laskentatoiminto

2 - OHJELMOINTIRESURSSIT:

• Hakemisto, joka on järjestetty ohjelman, alaohjelman ja syklien mukaan.

• Korkean tason ohjelmointikieli

• Ohjelmoinnin käsikirja

• CNC-ohjelmoinnin käsikirja

• Ohjelmalohkojen haku

• Taustaohjelmointi

• Aliohjelman kutsu

• Ohjelmanumeromuisti

• Osaohjelman muisti = 3 Mt

• Ohjelman lataaminen / tallentaminen

• Ohjelman luominen ja muokkaus

• Lineaarinen, ympyrä- ja kierreinterpolointi

• Pysähtymisaika

3 - SYÖTTÖTOIMINNOT:

• Syöttönopeus mm/min tai tuuma/min

• Syöttönopeus millimetreinä minuutissa tai tuumina minuutissa

• Syöttönopeus, jossa on tarkka paikannus kulmissa

• Tarkka pysäytys

4 - GRAAFISET TOIMINNOT:

• PC:n kaltainen käyttöliittymä

• Animoidut elementit - Sykliparametrien tuki

• 2D-grafinen simulointi

5 - KOORDINAATTIJÄRJESTELMÄT:

• Työtason valinta

• Työkappaleen koordinaattijärjestelmä, jossa on 100 paria

• Koneen koordinaattijärjestelmä

• Työkappaleen koordinaatiston esiasetus

• Työkappaleen paikallinen koordinaattijärjestelmä

• Syöttömaski työkalun pituuden mittausta varten (manuaalinen tila)

6 - KOORDINAATTIARVOT JA MITAT:

• Nopeus ja mitat tuumina tai metrisinä

• Ohjelmointi absoluuttisina ja inkrementaalisina mittoina

• Lineaarinen ja ympyräinterpolointi polaarikoordinaattien kanssa

• SKAALA / ASKALA

• PEILI / AMPEILI

• Koordinaattijärjestelmän kierto

• Nollapisteen siirto

7 - KARAN TOIMINNOT:

• RPM S-koodissa

• Karan kulma-asennus (M19 ja Spos)

8 - SOVELLETUT TYÖKALUTOIMINNOT:

• Työkalun säteen kompensointi

• Työkalun pituuden ja säteen manuaalinen mittaus

• Työkalun kompensointiparit (pituus ja halkaisija) = 256 ja 512 AP-versiossa.

• Työkalun hallinta

• Työkalun käyttöiän hallinta

9 - MACRO:

• Parametrien ohjelmointi

• Makro- ja käyttäjämuuttujat

• Järjestelmämuuttujat

10 - YKSINKERTAISTETUT OHJELMOINTITOIMINNOT:

• Kiinteät jaksot porausta, avarrusta ja kierteitystä varten.

• Ympyräkuvio suorille ja pyöreille urille

• Jäykkä kierteityssykli (ilman kompensointipuristinta)

• Kierrejyrsintäsykli

• Kierrettävä kierteityskierros kompensointijännittimellä

• Kierteen korjaussykli

11 - OHJELMOINTILOMAKE - 828D sl SARJA:

• ISO-koodin mukainen ohjelmointimuoto

• CNC-ohjelmoinnin tuki

12 - TOIMINTATILAT:

• JOG-tila

• Käsipyörätila

• MDA-tila

• Automaattinen tila

• Yhden lohkon tila

• Ohjelman pysäytys

• Valinnainen pysäytys

• Ohjelman testaus

• Lohkon poisto

• Akseliviittaus ohjelman kautta

• Työkalun sisäänveto ja uudelleenasennus JOG-tilassa (REPOS-näppäin)

• Ohjelman uudelleenkäynnistys

• Automaattinen käyttö muistin tai kauko-ohjaimen kautta

13 - HUOLTOTOIMINNOT:

• HÄTÄPYSÄYTYS (E-STOP)
