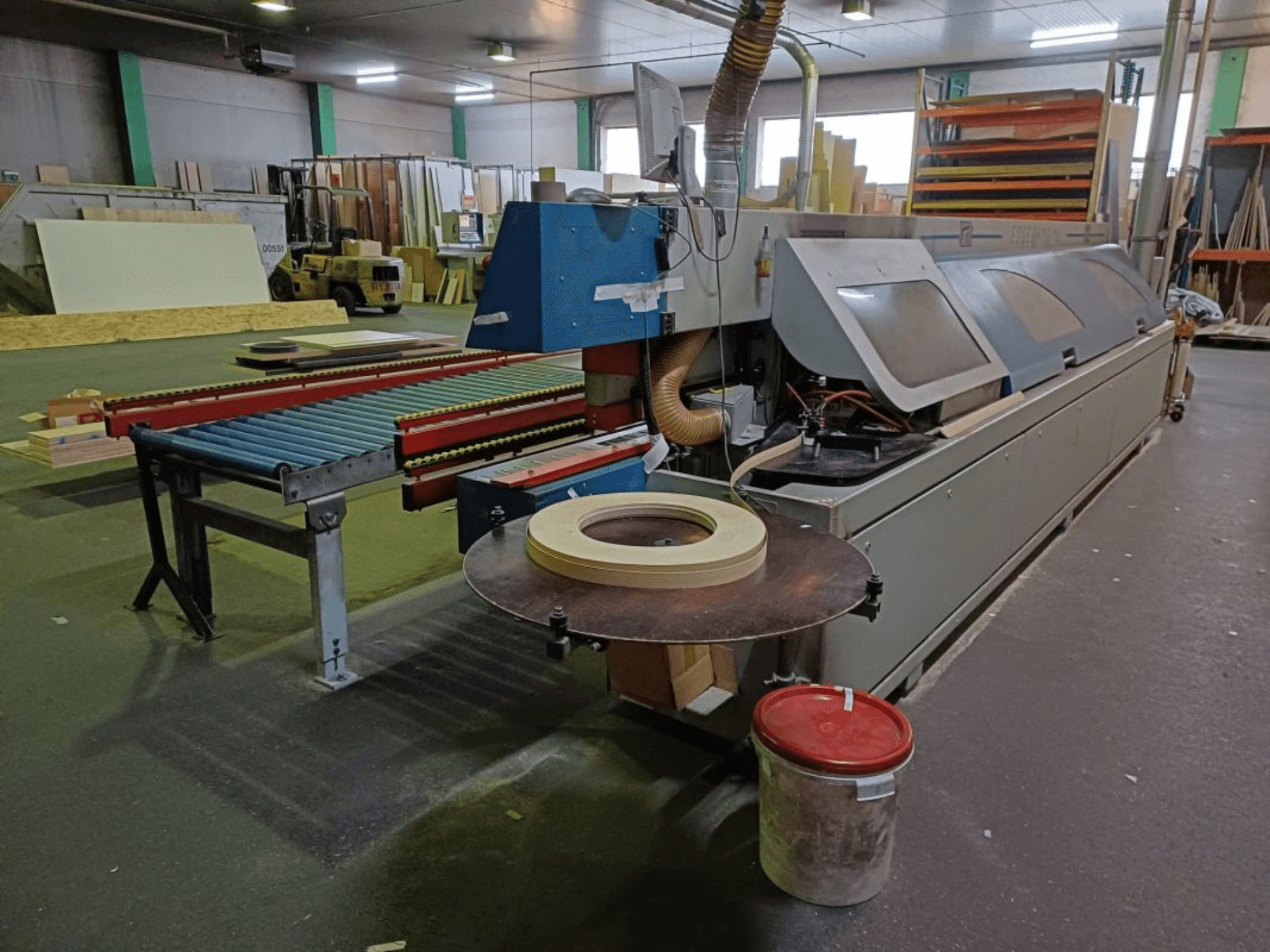

OTT - TWISTERAT-EDG-OTT-2005-00001

• Liiman käyttö: Levitysrulla, jossa on synkroninen ja vastapyörivä pyöritys.

• Reunan paksuus: 0,3-10 mm

• Työkappaleen paksuus: 8-60 mm

• Työkappaleen leveys: vähintään 70 mm

• Työkappaleen pituus: vähintään 150 mm

• Käyttöpaine: 6 bar

• Syöttöteho: 3,0 kW

• Syöttönopeus: 14-20 m/min

• Sähköliitäntä: Sähköliitäntä: 3x 400 V, 50 Hz

• Poistovaatimus: 1x Ø180 mm 20 m/s = 35 m³/min.

• Ilman nopeus (minimi): 20 m/s

• Paineilman kulutus: n. 300 l/min.

Koneessa olevat prosessointiyksiköt/laitteet:

• Liitos: Koneessa käytettävät koneet ja laitteet: Liitoslaite: 1:

  • 2 x 2,2 kW, n=14 600, 250 Hz; kaksi sovellusohjattua työkaraa.

• Kombi-sulaliimausyksikkö:

  • Yläasennettu, vaihdettava säiliö EVA-, PUR-sulaliimalle tai puhdistusgranulaatille; säiliön tilavuus 2,5 l.

• AKM (automaattinen reunalehti):

  • Automaattinen reunalevy, jossa on optinen valvonta kiinteän pituisia nauhanreunoja varten.

• Korkki:

  • 2 x 0,8 kW, n=12 000, 200 Hz; automaattinen kääntö 0°/5°; 2 HM-sahanterää Ø140 x 3,2 x 16, z=34.

• Tasajyrsintä:

  • 2 x 0,7 kW, n=12 000, 200 Hz; yksipuolinen tunnustelu; 2 kovametallilla teroitettua indeksoitavaa veitsenpäätä HF70, Ø70 x 20 x 16, z=4.

• Hienojyrsintä (viiste 15°/30°/45°):

  • 2 x 0,3 kW, n=12 000, 200 Hz; kaksipuolinen tunnustelu; 2 kovametalliteräistä indeksoitavaa teräväteräpäätä HF70, Ø70 x 20 x 16, z=4

• AWSR (säde R2-R5):

  • 2 pikavaihtosarjaa hienojyrsintä varten, 2 x 0,3 kW; 2 kovametallia sisältävää indeksoitavaa terävälevypäätä, AR73 x 16 x 16, z=3, R2-R5.

• AKF (kopiojyrsintä):

  • Automaattinen kopiojyrsintä kahdella erillisellä työstökaralla päätypintoja ja pituussäteitä varten; 2 x 0,37 kW, 12 000 rpm; työkalut R1-R3.

• Kaavinterä:

  • 2 x kovametallikaapimet, automaattinen syöttö.

• Pintakaavin:

  • 2 x kovametallikaavin, hienosäätölaitteella.

• PU-sarja:

  • 5-suuntainen ruiskutuslaite (2 x irrotusaine, 1 x voiteluaine, 2 x puhdistusaine), hienopuhalluslaite kangaslevyllä.

• Reunojen puhdistus: Reunojen puhdistuslaite:

  • 2 x 0,2 kW, n=2 800, 50 Hz, värähtelevät harjat.
