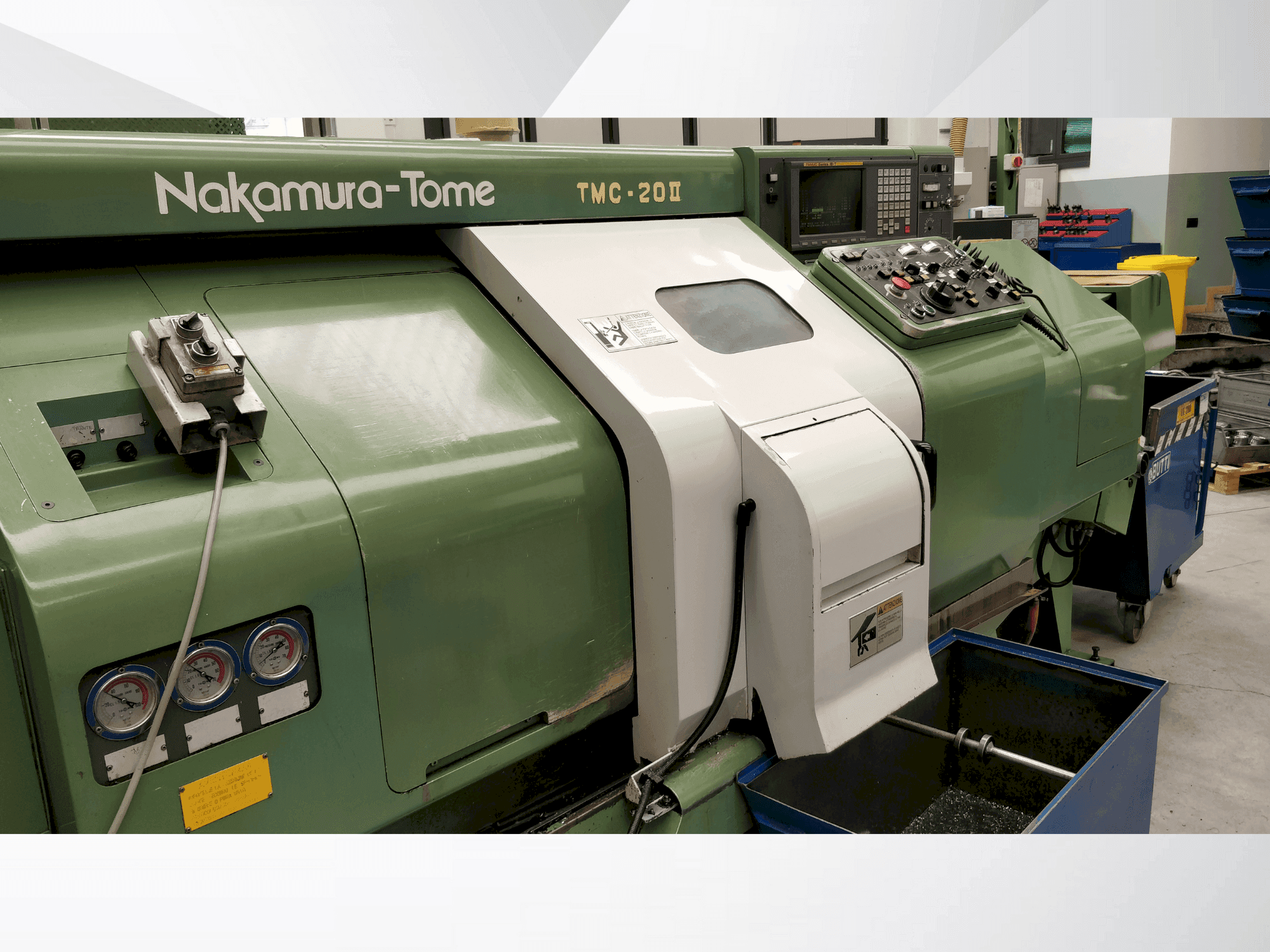

NAKAMURA-TOME - TMC20-IIIT-TUR-NAK-1995-00001

Koneen edut

Tekniset koneen edut

• Ohjaustyyppi: fanuc 18ta / ohjattavien akseleiden lukumäärä: 3 akselia (x, z, c) tmc-20iim:lle; 2 akselia (x, z) tmc-20ii:lle / ohjelmatallennuskapasiteetti: 20 m (nauhan pituus) vakiona / rekisteröityjen ohjelmien lukumäärä: 63 ohjelmaa / kuvaputkinäyttö: 9" kuvaputki (mustavalkoinen) / i/o-toiminto: rs232c
• Karan kärjen tyyppi: a2-5 / istukan koko: b / karan reikä: 62 mm / pääkaran moottori: ac 1 1/7,5 kw / karan nopeudet: 45-4 500 min⁻¹ / ontto istukkasylinteri on vakio / etulaakerin sisähalkaisija: 90 mm / vetoputken reikä: 52 mm
• Revolveripään tyyppi: rumpurevolveri / työkalujen lukumäärä: 10 / työkalun koko (neliö): 25 mm x 20 mm / työkalun koko (pyöreä): 32 mm, 25 mm / tarkka indeksointi: 0,2 sekuntia/asema / pyörivien työkalujen lukumäärä: 10 / pyörivien työkalujen nopeudet: 30–3600 min⁻¹ / jyrsinmoottori: ac 2,2/1,5 kw / 10 valinnaista jyrsin-/porausasemaa ohjataan erikseen 2,2 kw:n moottorilla
• X- ja z-akselin käyttömoottori: ac 0,9 kw (x), ac 1,8 kw (z) / x- ja z-akselin liike: 162,5 mm (x), 340 mm (z) / x- ja z-akselin pikaliikenopeus: 16 m/min (x), 24 m/min (z) / harjattomat, nopeatoimiset ac-servomoottorit x- ja z-akseleille
• Karan liike: 350 mm / karan pikaliike: 24 m/min / karan pään tyyppi: a2-5 / istukan koko: 6" istukka / karan reikä: 47 mm / toinen karan moottori: ac 5,5/3,7 kw / karan nopeudet: 45-4500 min⁻¹
• Kokonaismitat (p x l x k): 1933 mm × 1450 mm × 1825 mm / kokonaismitat toisen karalla (p x l x k): 2905 mm × 1665 mm × 1825 mm / koneen paino: 2700 kg; 3000 kg toisen karalla / virtalähde: 26,5 kva
• Tangon halkaisija: 10–45 mm / tangon pituus: 2,5 m, 3,0 m tai 4,0 m / karan nopeus: 10 000–3 500 rpm / syöttönopeus: 220 mm/s / maks. Syöttövoima: 50 kg / jäännöspalan poisto: taka- tai etupuhallustyyppi
