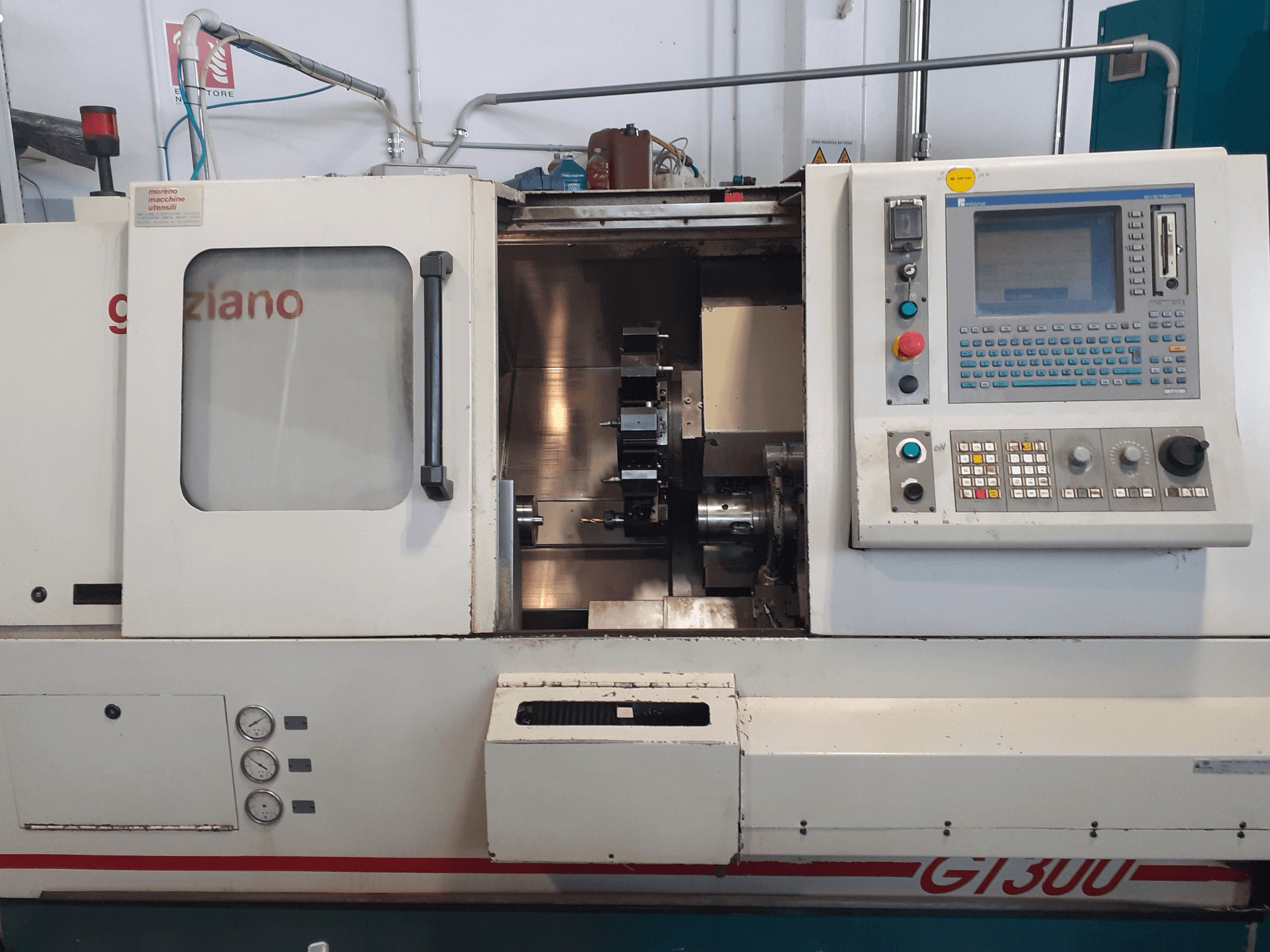

Graziano - GT 300IT-TUR-GRA-1998-00002

Pääasetukset

• Työkalurevolveri: 12 paikkaa, VDI 30

• Ohjausyksikkö: MTC 200

Pääkara

• Karan kärki: ASA 5"

• Karan enimmäisnopeus: 5 000 rpm (valinnainen 6 000 rpm)

• Vakiotehoinen kierroslukualue: 800–6 000 rpm

• Karan maks. vääntömomentti: 114 Nm nopeudella 800 rpm / 130 Nm nopeudella 1 000 rpm

• Karan teho: 10 kW jatkuvasti / 14 kW jaksoittain

• Istukan halkaisija: 175 mm

• Karan reiän halkaisija: 66 mm

• Karan etulaakerin halkaisija: 100 mm

• Karan laakerin voitelu: Rasva

• Nopeusalueet: 1

Työskentelyalue / Kapasiteetti

• Keskipisteiden välinen etäisyys: 590 mm

• Keskipisteiden korkeus: 190 mm

• Kääntösäde pöydän yli: 330 mm

• Kääntösäde liukukiskon yli: 260 mm

• Suurin sorvaushalkaisija: 230 mm

• Tangon halkaisija: 52 mm

• Z-akselin liikealue: 500 mm

• X-akselin liike: 160 mm

Kuularuuvit

• Z-akseli: 32 × 10

• X-akseli: 32 × 10

Syöttö / akselit

• Z-akselin pikaliike: 30 m/min

• X-akselin pikaliike: 30 m/min

• C1-akselin pikaliikkeen nopeus: 100°/min

• C1-akselin vääntömomentti: 130 Nm

• Z-akselin työntövoima: 4 500 N (CNC-säädettävä)

• X-akselin työntövoima: 4 500 N (CNC-säädettävä)

• Mittausjärjestelmä

• Z-akseli: Absoluuttinen pyörivä anturi (lineaarinen valinnainen)

• X-akseli: Optinen asteikko

• Lineaaristen akselien X/Z-tarkkuus: 0,001 mm

• C-akselin tarkkuus: 0,001° (valinnainen)

Työkalurekki / Moottoroidut työkalut

• Moottoroidut työkalut: Kyllä

• Työkalupyörä: Sauter, tyyppi 0.5.450.216

• Työkalupaikat: 12

• Työkaluliitin: VDI 30

• Työkalun varren poikkileikkaus: 20 × 20 mm

• Moottoroidun työkalun nopeus: 4 000 rpm

• Käyttötyökalun teho: 4 kW

• Moottorityökalun vääntömomentti: 20 Nm

Sähkölaitteet

• Jännite: 400 V ±10 %

• Taajuus: 50/60 Hz ±1 %

• Kytketty kuorma: 24 kVA

• 400 V:n linjasuojasulakkeet: 50 A

• 400 V:n linjakatkaisija: 39 A

• Liitäntäkaapelin poikkipinta-ala: 4 × 10 mm²

Hydrauliyksikkö

• Maks. käyttöpaine: 45 bar

• Säiliön tilavuus: 40 l

• Pumpun virtaus: 14 L/min

Akselien voiteluyksikkö

• Säiliön tilavuus: 2,7 l

Jäähdytysnestejärjestelmä

• Säiliön tilavuus: noin 240 l

• Pumpun virtaus: 30 l/min

• Työkappaleeseen virtaava määrä: 14,5 l/min

• Paine: 5 bar

Pään jäähdytyssäiliö

• Tilavuus: 10 l (lämmönvaihtimella)

Ohjausyksikkö

• Ohjaus: MTC 200
