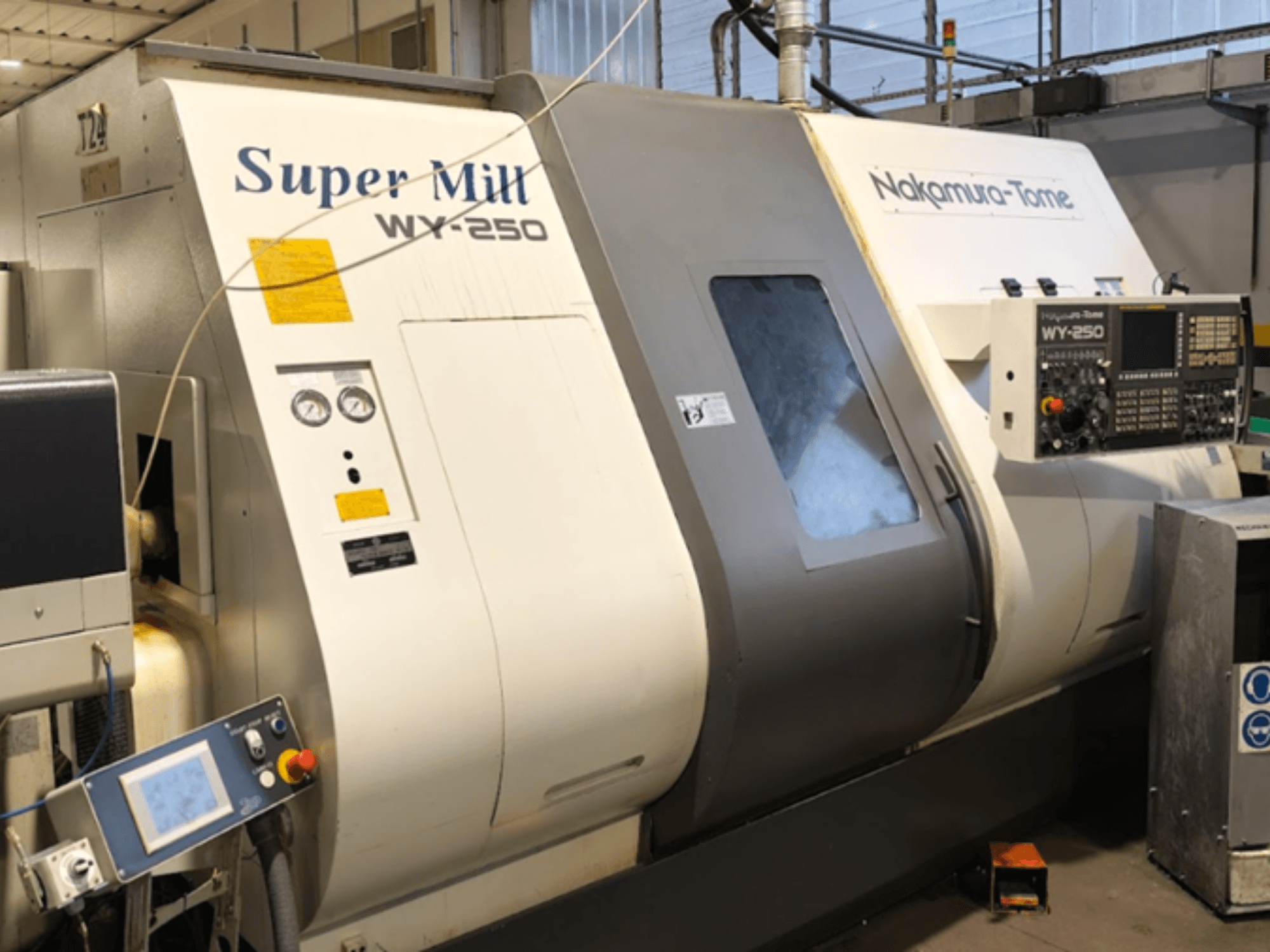

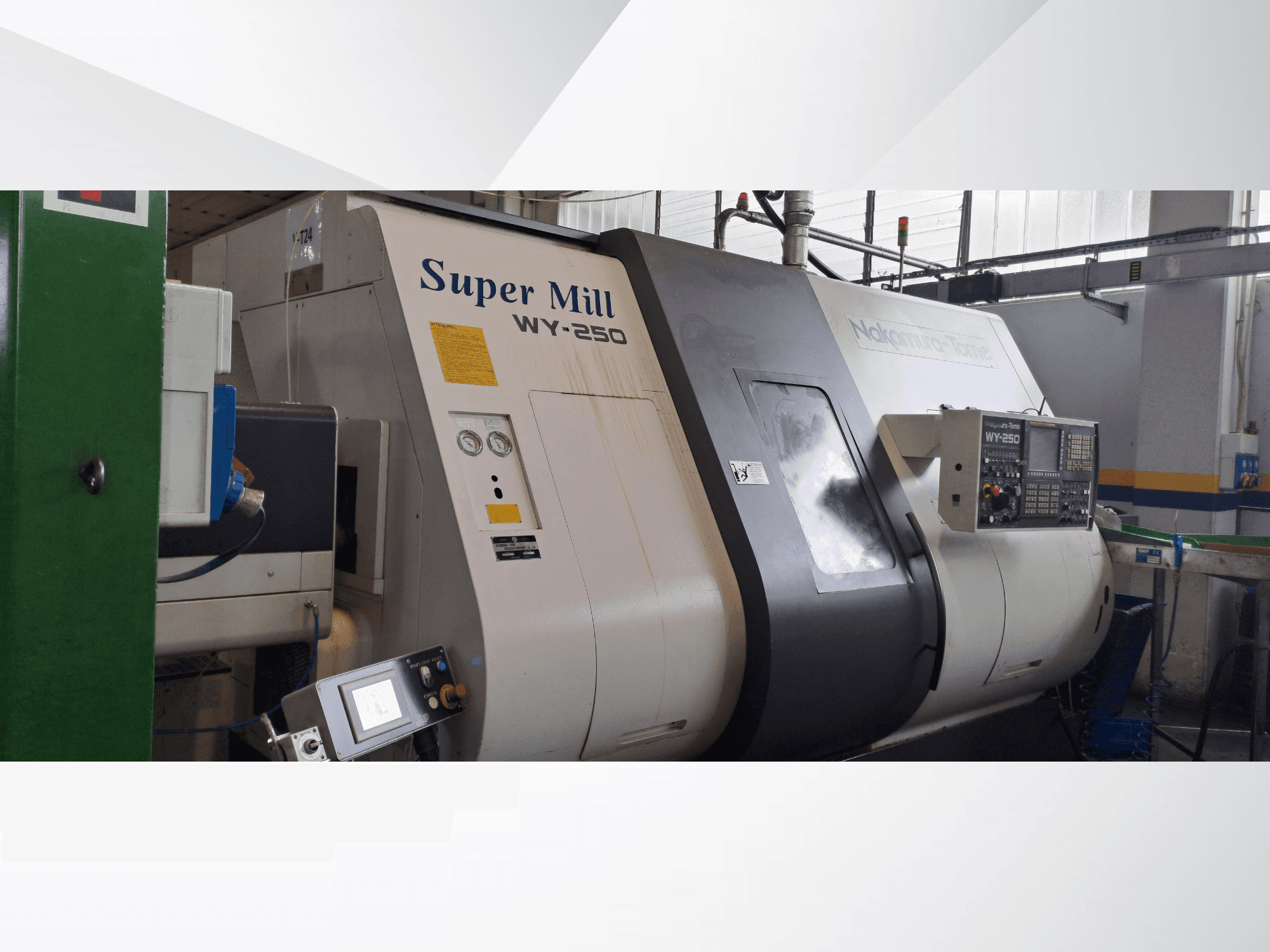

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Matkat:

  • X1: X: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Mukana tulevat työkalut:

  • 4x ulkoiset työkalupidikkeet

  • 4x työkalunpidintä 2 vastakkaisen työkalun samanaikaista asennusta varten.

  • 6x poratangon pitimet

• Vetävät työkalunpitimet (HEIMATEC):

  • 4x radiaaliset työkalut: 4x radiaaliset työkalut: 4x radiaaliset työkalut: 4x radiaaliset

  • 4x aksiaalinen

• Työstöruuvinpitimet (Bellegrandi):

  • Pääkara: BA- ja BD-ruuveille kokoa 70 varten, täydellisenä niihin liittyvine kuppeineen.

  • Vastakara: MSCTNR70-A5" BA-ruuveille kokoa 70 varten, jousipuristimella varustettuna.

Lisävarusteet

• IEMCA Master 880/33/P tankosyöttölaite (2003), S/N: 0200347S03.

  • Käyttökohteet: Automaattinen tangonsyöttölaite CNC-sorvia varten

  • Kapasiteetti:

    • (vahvistettava): Maksimitangon pituus: 3300 mm

    • Tangon maksimihalkaisija: enintään Ø80 mm (mallituoteperheen viite).

    • Ohjauskanavat: Ø65 mm sisältyy hintaan; Ø70 mm on tällä hetkellä asennettu ja voidaan toimittaa koneen mukana.

  • Ominaisuudet: Automaattinen lastaus/syöttö, synkronointi sorvin syklin kanssa, yhteensopiva karan vuoraus-/ohjauskanavajärjestelmien kanssa, kestävä runko.

  • Huomautus: Myydään yhdessä Nakamura Tome WY-250:n kanssa; jotkin lisävarusteet/ohjauskanavat saattavat kuulua sorvin kokoonpanoon.

• Täydellinen käsileukasarja ("Manine") osien purkaimeen (itse osien purkainta ei ole määritelty).

Koneen kunto / tekninen tila - TÄRKEÄÄ

Kone myydään nykyisessä teknisessä kunnossaan, eikä myyjä EI suorita korjauksia ennen myyntiä.

Tärkeimmät tiedossa olevat ongelmat / kunnon kohdat:

• Alemman revolverin ohjaama työkalutoiminto ei toimi oikein.

• Ilma-/öljyvoitelujärjestelmään liittyviä ongelmia havaittu

• Ruosteen esiintyminen alemman revolverin vaihdelaatikon sisällä.

• Ylemmän tornin vaihdelaatikko on todettu täytetyksi NBU15-rasvalla, vaikka järjestelmän pitäisi toimia ilma-/öljyvoitelulla.

• Z1-akselin lineaariset ohjaimet/liukupinnat on vaihdettava.

• Z2-akselin lineaariset ohjaimet/liukukiskot on vaihdettava.

• Koneen tarkastuksessa havaitut geometriapoikkeamat.

• Mitattiin erilaisia karan/jarrun/hydraulisylinterin pyörimispoikkeamia.

• Useat laakerit, kuularuuvit, tiivisteet, ohjausrullat, hihnat, voitelukomponentit ja pyyhkimet on vaihdettava oheisen varaosaluettelon mukaisesti.

Tarkastuksen kohokohdat:

• Koneen geometria ja karan yhdensuuntaisuus mitattiin ja dokumentoitiin.

• Sekä karoissa että hydraulisissa ruuvipuristusjärjestelmissä havaittiin juoksevuusarvoja.

• Usean akselin voitelu- ja suojakomponentit vaativat huoltoa/vaihtoa.

• Yksityiskohtainen varaosaluettelo saatavilla

Mukana toimitettu dokumentaatio:

• Tekninen tarkastusraportti

• Geometrian tarkastusraportti

• Varaosaluettelo/korvausluettelo

• Kuvat vaurioituneista/kuluneista osista

Kone on edelleen hyvin varusteltu Nakamura Tome WY-250 Super Mill -alusta, mutta ostajaehdokkaiden tulisi ottaa huomioon tarvittavat korjaus- ja huoltotyöt arvioidessaan konetta. Tekninen tarkastus ja varaosa-asiakirjat saatavana pyydettäessä.
