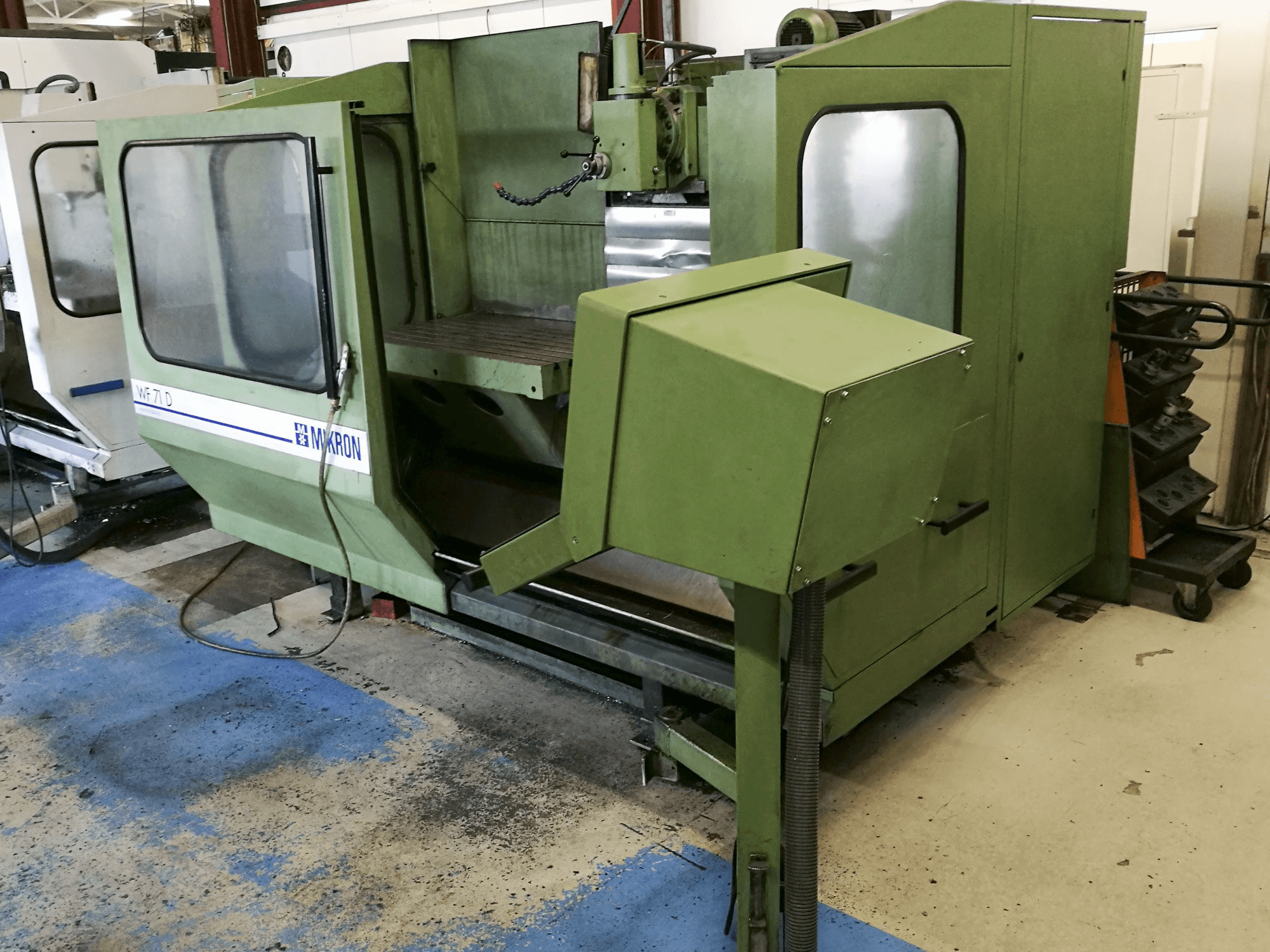

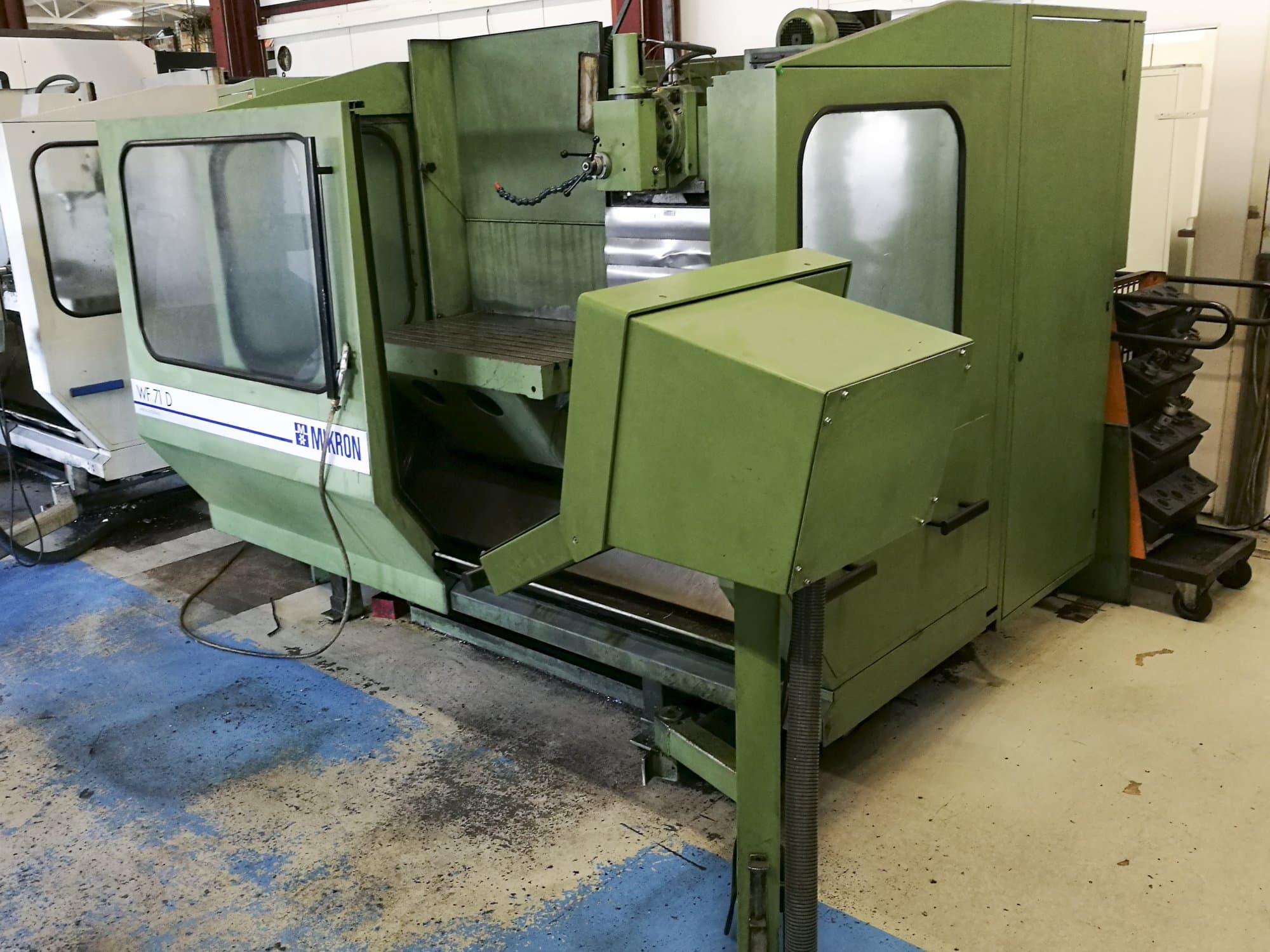

MIKRON - WF-71 DDE-MIL-MIK-1992-00001

Yleiset tiedot

• Mittausleveys: 3304 mm
• Mittaussyvyys: 2456 mm
• Mittauskorkeus: 1990 mm
• Koneen paino: 3500 kg

Ohjausjärjestelmä

• Malli: TNC 415
• Merkki: HEIDENHAIN

Päämoottori

• Karojen määrä: 1
• Karan nopeusalue: 40-4000 1/min
• Karan moottorin teho: 6 kW
• Työkalun kartio: SK40

Liike

• X-AKSELI Liike: 900 mm
• X-AKSELI Työskentelysyöttö: 2-3000 mm/min
• X-AKSELI Nopea halkaisu: 6 m/min
• X-AKSELI Käännevälys: 0.05
• Y-AKSELI Liike: 500 mm
• Y-AKSELI Työskentelysyöttö: 2-3000 mm/min
• Y-AKSELI Nopea halkaisu: 6 m/min
• Y-AKSELI Käännevälys: 0.03
• Z-AKSELI Liike: 500 mm
• Z-AKSELI Työskentelysyöttö: 2-3000 mm/min
• Z-AKSELI Nopea halkaisu: 4 m/min

Työkappale

• Työkappaleen paino: 500 kg

Pöytä

• Ulompi pituus: 1000 mm
• Ulompi leveys: 500 mm
• Työvälinepaikkojen määrä: 7

Työkalut

• Työkalupaikkoja varalla: 12
• Maksimipaino: 6 kg
• Maksimi työkalun läpimitta: 80 mm
• Maksimi työkalun pituus: 200 mm

Media

• Pääsähköliitäntä: 3x380 V / 50 Hz
• Tehonkulutus: 15.4 kVA
