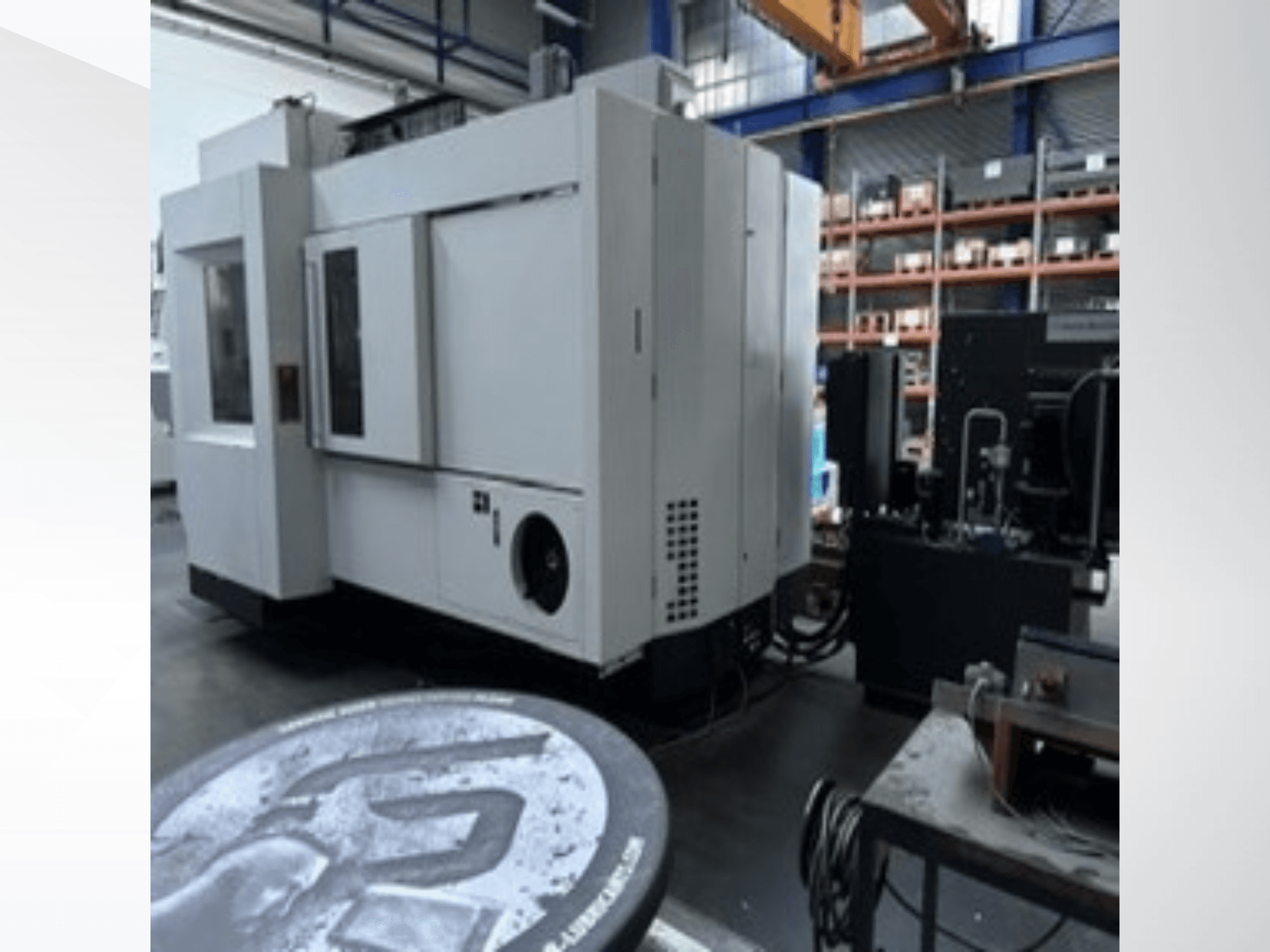

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Ohjausyksikkö: Heidenhain iTNC 530 HSCI FS (MC 6541, jossa HDR ja Core i7-3 1,7 GHz:n kaksiytiminen prosessori, 15,1 tuuman värillinen TFT-näyttö)

- X-akselin liikealue: 1350 mm

- Y-akselin liikealue: 1150 mm

- Z-akselin liikealue (vaakasuora kara): 895 mm

- Z-akselin liikealue (pystysuora kara): 700 mm

- Moottorikaran ulkonema Z-akselista: 700 mm

- Kääntöakselin A liikealue: +16° – -120° (kokonaisliikealue 136°)

- Pyörivän akselin C liikealue: n × 360°

- Samanaikaiset akselit: 5 / 5 samanaikaista

- Pyörivän pöydän halkaisija: Ø 1100 mm (tasoitettu kahdelta sivulta 1000 mm:iin)

- Pöydän keskitys: Ø 50 H6

- T-urat: 9 uraa, etäisyys 100 mm, leveys 18 H12

- Pöydän enimmäiskuormitus (keskitettynä): 1600 kg

- Pöydän kiristysmomentti: 8000 Nm

- Pöydän käyttömomentti (100 % käyttöaste / maks.): 1130 Nm / 2300 Nm

- Pöydän suurin nopeus: 40 rpm

- Pikasyöttö / syöttönopeus (X, Y): 15 / 32 m/min

- Pikasyöttö / syöttönopeus (Z): 15 / 32 m/min

- Kääntönopeus syöttö / pikasyöttö (A-akseli): 11 / 20 rpm (4000 / 7200 °/min)

- Suurin syöttövoima: 10 kN

- Kiihtyvyys: 4 m/s²

- Karin pyörimisnopeus: 0–15 000 rpm

- Karankartio: HSK-A63 (DIN 69893-1)

- Karin teho (S6 40 % ED): 38 kW

- Karavääntömomentti (S6 40 % ED): 193 Nm

- Työkalumagasiinin kapasiteetti: 46 paikkaa (HSK-A63)

- Työkalun enimmäishalkaisija: 80 mm (täyteen ladattuna) / 130 mm (osittain ladattuna)

- Työkalun enimmäispituus: 300 mm

- Työkalun enimmäispaino: 8 kg

- Magasiinin enimmäiskuorma: 200 kg

- Työkappaleen vaihto: n. 11 s

- Jäähdytysnesteen ja lastujen käsittely: Lastunkuljetin sisäisellä jäähdytysnesteen syötöllä (IKZ 18–80 bar, taajuussäädelty), 30 µm:n kaistansuodatin, käsienpesupiste

- Ulkoinen jäähdytysnesteen syöttö: 7 bar, 28 l/min

- Ilmapuhallus karan läpi: Kyllä (enintään 10 bar)

- Mittaus- ja kalibrointijärjestelmät: Renishaw OMP60 HSK-A63 3D-infrapuna-anturi, Renishaw NC4 2-osainen laser-työkalunmittausjärjestelmä, KinematicsOpt

- Älykkäät koneominaisuudet: APS (Advanced Process System), ITC (Intelligent Thermal Control), DNC-etäverkkoyhteys, rConnect Live -etätuki

- Käyttötunnit:

* Ohjaus päällä (Steuerung ein): 46 889 h 58 min 07 s

* Kone päällä (Maschine ein): 42 786 h 48 min 49 s

* Ohjelman suoritusaika (Programmlauf): 9 929 h 46 min 01 s

* Taajuusmuuttajat päällä (Antriebe Ein): 34 546 h 44 min 31 s

* Kara päällä (Spindel Ein): 5 660 h 25 min 27 s

- Huolto- ja korjauslokin tärkeimmät tiedot:

* Kara vaihdettu 10.11.2021 (GF-kara malli 2/782) uuteen kokoonpanoon 29.11.2021

* Kiintolevy vaihdettu 23.12.2022

* Asemayksikkö vaihdettu 24.5.2023

* Pyörivä läpivienti (Drehdurchführung) vaihdettiin 7.9.2023

* A-akseli kohdistettu ja kara säädetty 21.02.2026

- Käyttöjännite: 3x 400 V (+6 %/-10 %), 50 Hz

- Liitäntäteho: 67 kVA / 61 kW (IKZ:n kanssa)

- Sulake: 125 A

- Paineilman syöttö: 6 + 0,5 bar, n. 300 l/min
