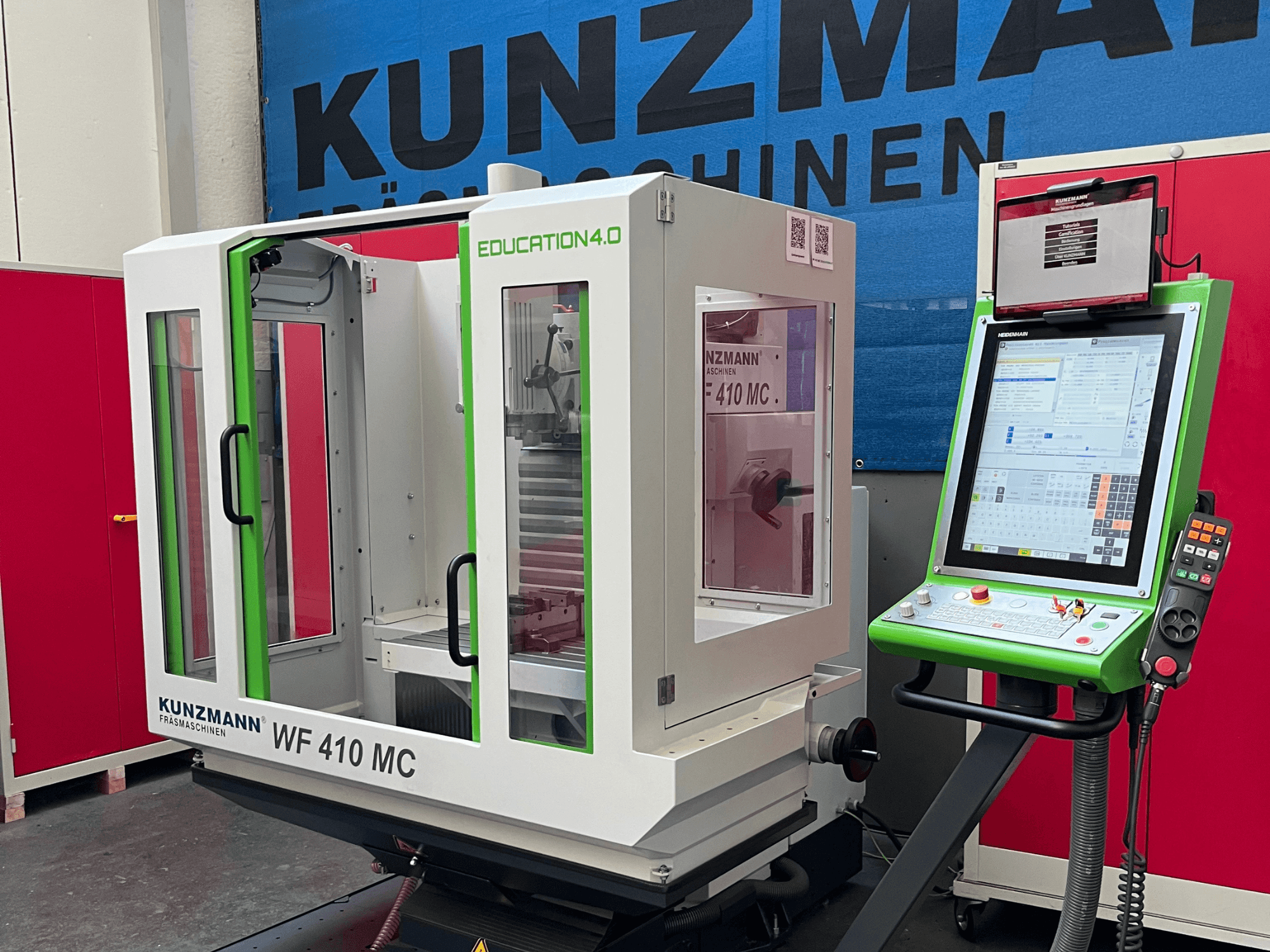

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Esittelykone

-Koneen käyntiaika: 910 h

- Karavoima S1-100 % ED: 6,8 kW

- Karanteho S6-25 % ED: 13,0 kW

- Karinanopeus (käsikäyttö): portaattomasti säädettävissä 1 – enintään 4 500 rpm

- Karinanopeus (automaattikäyttö): portaattomasti säädettävä 1 – enintään 5 000 rpm

- Syöttömoottorit: Elektronisesti ohjattu portaattomasti säädettävä servomoottori akselia kohti

- Pikaliike / syöttönopeus X-, Y-, Z-akselilla: portaattomasti säädettävä, enintään 5 / 5 / 5 m/min

- Käyttöjännite: 400 V - Verkkojännitteen taajuus: 50 Hz - Vaiheiden lukumäärä: 3

- Nimellisvirta: 24 A - Pääsulake: 32 A

- Oikosulkuvirran katkaisukyky: 10 kA

- Tehonkulutus / liitäntäteho: n. 17 kVA

- Ohjausjännite: 24 V

- Asennuspaino (peruslaite): n. 1 800 kg (nesteet mukaan lukien, ilman lisävarusteita/työkaluja)

- Suurin kuljetuspaino: 2 030 kg

- Koneen rakenne: FEM-optimoitu valurautarakenne ristiliukukoneen tyyppisenä

- Ohjauskiskot: Karkaistut ja hiotut tasaiset ohjauskiskot akseleilla X, Y ja Z, metallisuojuksilla varustetut

- Käyttöjärjestelmä: Kuularuuvit kaikilla akseleilla

- Karankartio: SK 40 DIN ISO 7388-1 muoto AD, vetotappi DIN ISO 7388-3 muoto AD (tuotenumero: 10-113300)

- Pystyjyrsintäpää: Kääntöalue +/- 90°, manuaalisesti ulosvedettävä kara, jossa on kääntömekanismi, 70 mm:n isku, kiinnitettävä, nopeudesta riippuva ilmanjäähdytys, jyrsinterän suojus

- Työkalun kiinnitys: Automaattinen mekaaninen työkalun kiinnitys, kiinnitysvoima 10 000 N, hydraulinen vapautus

- Mittausjärjestelmä: Etäisyyskoodatut lineaariset mittausjärjestelmät, suorat, inkrementaaliset, erottelukyky 0,001 mm

- Ylikuormitussuoja: Ylikuormituksen tunnistus käyttö- ja ohjaustekniikan avulla

- Turvapyörät: Kaikissa 3 akselissa - Turvakotelo: Roiske- ja lastusuoja, asennettu lastualustalle, liikkuu pystysuunnassa akselin mukana, rajakytkin kiinnitetty, 2 liukuovea edessä, 1 saranaovi oikealla, katseluikkunat kaikilla sivuilla

- Ohjauspaneeli: Asennettu alustan pitkään, kääntyvään varteen, käännettävä

- Voitelu: Automaattinen keskitetty voitelu, jossa on alkuvoitelu ja edessä erillinen jäteöljysäiliö

- Jäähdytysnestejärjestelmä: Erillinen säiliö, tilavuus 66 l (tuotenumero: 10-450111-03)

- Konevalaisin: joustava LED-valaisinvarsi

- Tasausjalat: 1 sarja = 4 kpl

- Kiinteä kulmapöytä: Kiinnityspinta 650 x 375 mm, 5 T-uraa 14 H7 (väli 63 mm), maks. kantavuus 250 kg (tuotenro: 10-470050-02)

- Ohjausyksikkö: HEIDENHAIN TNC 620 FS, toiminnallinen turvallisuus

- Näyttö: 19 tuuman pystysuora kosketusnäyttö

- Tallennuskapasiteetti: yhteensä 30 GB, 7,7 GB ohjelmuistia (Compact Flash CFR)

- Lohkon käsittelyaika: 1,5 ms - Tietoliitäntärajapinnat: USB, Fast Ethernet 1000 Base-T

- Elektroninen käsipyörä: HEIDENHAIN HR 510 FS, integroiduilla akselinäppäimillä, syöttötoiminnolla ja hätäpysäytyksellä (tuotenumero: 10-112862-01)

- Koneen automaattinen sammutustoiminto: Automaattinen virrankatkaisu käynnistyksen jälkeen tai ohjelman päätyttyä (tuotenumero: 10-113785)

- Kosketusanturin valmistelusarja: TS 460 -kosketusanturille ja TT 460 -työkalun asettimelle, sisältäen SE 660 -vastaanottimen (tuotenumero: 10-113028)

- Hybrid-oppimispaketti: Surface Pro -tablet-tietokone, noin 13 tuuman kosketusnäyttö telakointiasemalla, WLAN-reititin, varkaudenestolaite, säädettävä tablet-pidike (7–13 tuumaa) magneettikiinnikkeillä, interaktiivinen koulutusohjelmisto ja pelillistämismoduulit (tuotenumero: 10-119102)

- Ohjausohjelmisto: NC-ohjelmisto, versio 817601 18 SP4 Hotfix3 FS
