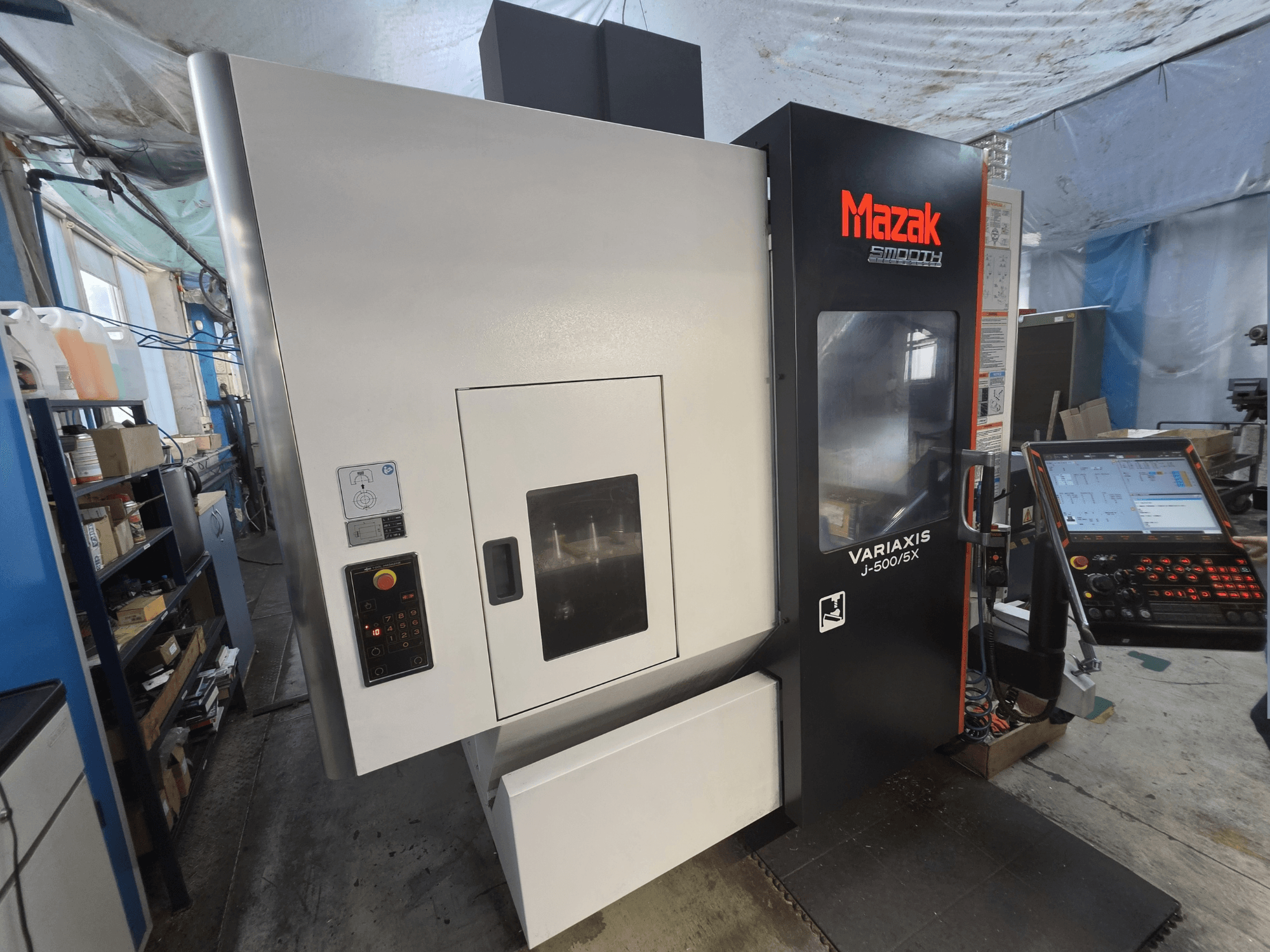

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC-ohjaus: MAZATROL SmoothX, jossa on 19 tuuman värillinen kosketusnäyttö

Työskentelykapasiteetti ja liikealueet

• A-akselin kallistus: -120° – +30°

• C-akselin kierto: ±360°

• A/C-indeksoinnin askel: 0,0001°

• Pikaliike X/Y/Z: 30 000 mm/min

• Suurin leikkaussyöttö X/Y/Z: 30 000 mm/min

• A-akselin indeksointiaika: 0,6 s / 90°

• C-akselin indeksointiaika: 0,55 s / 90° / 1,05 s / 180°

Pöytä ja välykset

• Kallistuva/pyörivä pöytä (A/C-akselit)

• Pöydän koko: 500 × 400 mm

• Pöytä T-urilla (lopullisen kokoonpanon mukaan)

• Karan kärki – pöydän pinta (pöytä vaakasuorassa): 50–560 mm

• Karan kärjen etäisyys pöydän keskipisteestä (pöytä pystysuorassa): 40–550 mm

Kara

• Karan jäähdytin, jossa on 16 litran jäähdytysöljysäiliö

• Ohjelmoitava karan suunta 1°:n välein

Työkalumagasiini ja ATC

• ATC, jossa palautustoiminto; digitaalinen varastonnäyttö ja ulkoinen ohjauspaneeli

• Työkalun valinta: kiinteät osoitteet ja automaattinen lyhimmän reitin valinta

• Vetotappi: Yamazaki ANSI

• Työkalun enimmäispituus: 300 mm

• Työkalun enimmäishalkaisija vierekkäisten työkalujen kanssa: 90 mm

• Työkalun enimmäishalkaisija, kun viereiset taskut ovat tyhjät: 130 mm

• Kappaleesta kappaleeseen -aika: 6,20 s

Mittaus ja anturimittaus

• Renishaw RMP600 -radioanturi

• MAZA-CHECK-järjestelmä

• Automaattinen työkalun pituuden mittaus ja työkalun murtumisen tunnistus

• G37-komento automaattiseen työkalun pituuden mittaukseen

• Absoluuttinen paikannusjärjestelmä

Jäähdytysnesteen ja lastujen hallinta

• Työkalun läpi kulkeva korkeapaineinen jäähdytysneste: noin 15 kgf/cm² (≈14,7 bar), noin 35 l/min

• Jäähdytysnestesäiliö: 300 L

• Jäähdytysnesteen huuhtelujärjestelmä ja manuaalinen huuhtelupistooli

• X/Y/Z-kuularuuvien jäähdytys

• Työkappaleen ilmapuhallus

Ohjaus ja ohjelmisto

• MAZATROL SmoothX CNC

• EIA/ISO-ohjelmointipaketti

• Samanaikainen 5-akselinen ohjaus

• Lisäpaketti 5-akseliseen työstöön SmoothX:lle

• 3D-koordinaattien kierto

• Tasainen synkroninen kierteitys

• G00-kaltevuusvakio (nopean liikkeen optimointi)

• Sujuva uudelleenkäynnistys

• Kallistettu työstötaso

• Käänteinen syöttöaika

• Laajennetut työkappaleen siirtymät: 300 paria

• Muuttujamakrot: 600 muuttujaa

• Nopea työstö ja tasoitus

• Pyörivien akselien geometrinen kompensointi

• Liitännät: USB, LAN, SD-kortti

Rakenne, turvallisuus ja muut ominaisuudet

• Elektroninen käsipyörä

• Kolmivärinen merkkivalotorni

• Koneen automaattinen virran kytkeminen ja katkaiseminen sekä lämpeneminen

• Rullatut lineaariset ohjauskiskot

• Täysin suljettu kotelo, jossa yläkansi; lukittu käyttöovi

• Työalueen valaistus

• Älykäs turvasuoja (ISS)

• CE-merkintä

Lisävarusteet

• CROWTHERin oikealle saranoitu hihnakuljetin (teräksen työstöön)

• GX500-sumunpoistoyksikkö, jossa on imuvalmistelut

• Euroopan markkinoille tarkoitettu tehomuuntaja

• Koneen asennussarja

• Puolankieliset käyttöohjeet ja turvallisuusmerkinnät
