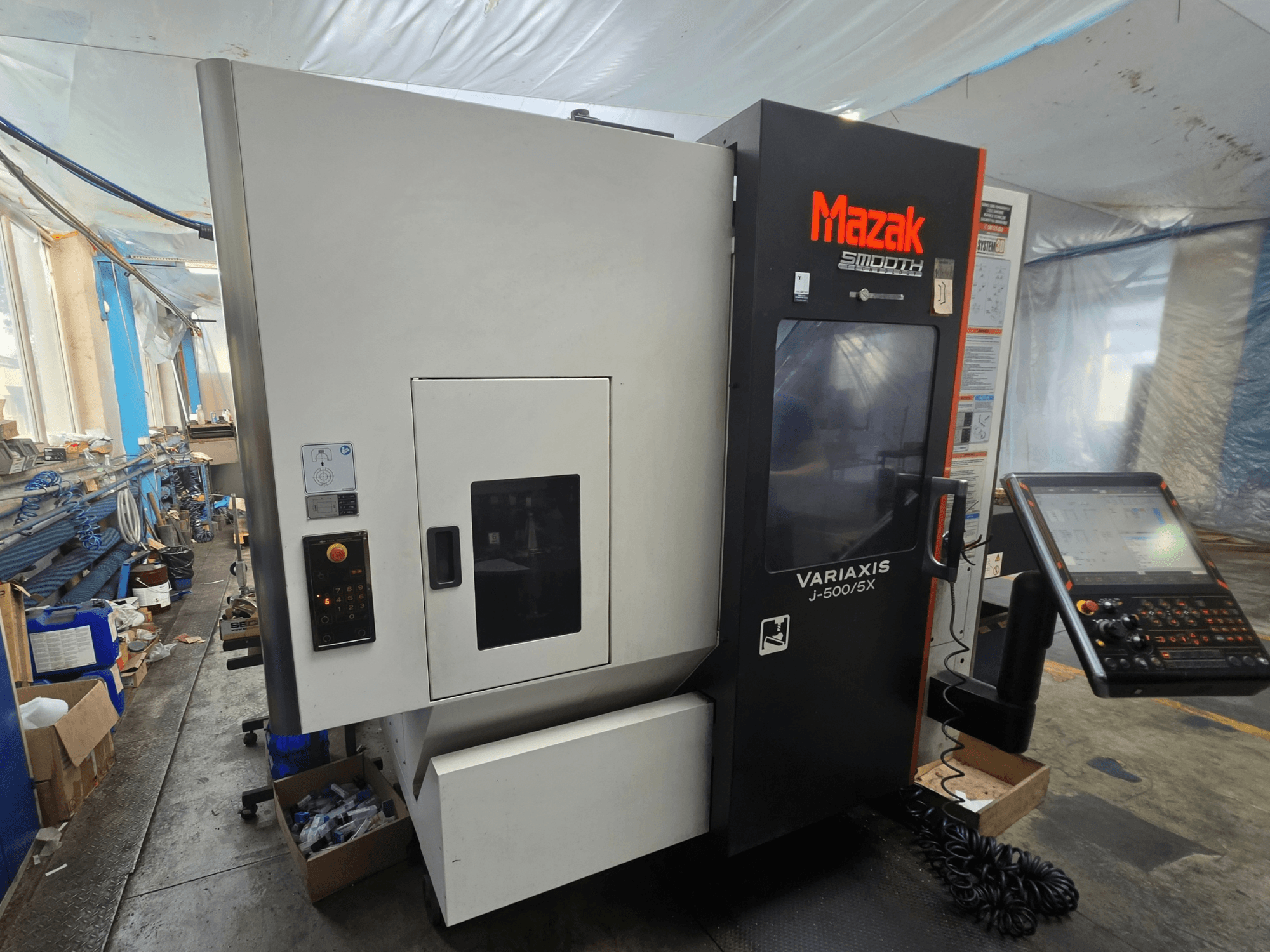

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Leikkausaika (”vain leikkaus”): 14 396 h 54 min

• Työkapasiteetti ja liikealueet

  • Työkappaleen suurin halkaisija: 500 mm; korkeus: 350 mm

  • A-akselin kallistus: -120° – +30°; C-akselin kierto: ±360°

  • A/C-indeksoinnin askel: 0,0001°

  • Pikaliike X/Y/Z: 30 000 mm/min

  • Suurin leikkaussyöttö X/Y/Z: 30 000 mm/min

  • A-akselin indeksointiaika: 0,6 s / 90°

  • C-akselin indeksointiaika: 0,55 s / 90° / 1,05 s / 180°

  • Ohjauskiskot: Rullalinjaariset ohjauskiskot

• Pöytä ja vapaat tilat

  • Kallistuva/kiertopöytä, jossa on A- ja C-akselit

  • Pöydän koko: 500 × 400 mm

  • T-ura-pöytä (lopullisen kokoonpanon mukaisesti)

  • Karan kärki pöydän pintaan, pöytä vaakasuorassa: 50–560 mm

  • Karan kärjen etäisyys pöydästä, pöytä pystysuorassa: 40–550 mm

• Kara

  • Karan jäähdytin; karan jäähdytysöljysäiliö: 16 l

  • Ohjelmoitava karan suunta 1°:n välein

• Työkalunvaihtaja ja magasiini

  • ATC palautustoiminnolla; digitaalinen magasiininäyttö; ulkoinen magasiinin ohjauspaneeli

  • Työkalun valinta: kiinteät varastopaikat ja automaattinen lyhimmän reitin valinta

  • Työkalun enimmäispituus: 300 mm

  • Työkalun enimmäishalkaisija vierekkäisten työkalujen kanssa: 90 mm; vierekkäisten tyhjien paikkojen kanssa: 130 mm

  • Kappaleesta kappaleeseen -aika: 6,20 s

• Mittaus ja anturit

  • Automaattinen työkalun pituuden mittaus ja työkalun murtumisen tunnistus

  • G37-toiminto automaattiseen työkalun pituuden mittaukseen

  • Absoluuttinen paikannusjärjestelmä

  • MAZA-CHECK-järjestelmä

  • Valmistelu RMP600-työkappaleanturille

• Jäähdytysnesteen ja lämmön hallinta

  • Työkalun läpi kulkeva korkeapaineinen jäähdytysneste (~15 kgf/cm² ≈ 14,7 bar), virtaus ~35 l/min

  • Jäähdytysnestesäiliö: 300 L

  • Jäähdytysnesteen huuhtelujärjestelmä

  • X/Y/Z-akselien kuularuuvien jäähdytys

• Ohjaus ja ohjelmisto

  • MAZATROL-keskustelukielinen ja EIA/ISO-ohjelmointi; samanaikainen 5-akselinen ohjaus EIA/ISO-muodossa

  • G00-kaltevuusvakio; pehmeä uudelleenkäynnistys; kallistettu työstötaso; käänteinen syöttöaika

  • Laajennetut työkohdistukset: 300 paria; Muuttujamakrot: 600 muuttujaa

  • Polaarikoordinaattiohjelmointi; Tornado-työstösykli

  • Nopea työstö ja tasoitus; Pyörivien akselien geometrinen kompensointi

  • Saumaton kulmanohjaus; muuttuva kiihtyvyyden ohjaus

  • Liitännät: USB, LAN, SD-muistikortti

• Turvallisuus, suojakotelo, vaatimustenmukaisuus

  • Koko työalueen kattava suojakotelo, jossa on yläkansi

  • Lukittu käyttäjäovi; työalueen valaistus

  • Älykäs turvasuoja (ISS)

  • CE-merkintä

• Automaatio- ja käyttöapuvälineet

  • Koneen automaattinen virran kytkeminen ja katkaiseminen sekä lämpeneminen

Lisävarusteet

• Oikealle saranoitu hihnakuljetin teräksen työstöön

• Euroopan markkinoille tarkoitettu tehomuuntaja

• Koneen asennussarja

• Puolankieliset käyttöohjeet ja turvallisuusmerkinnät
