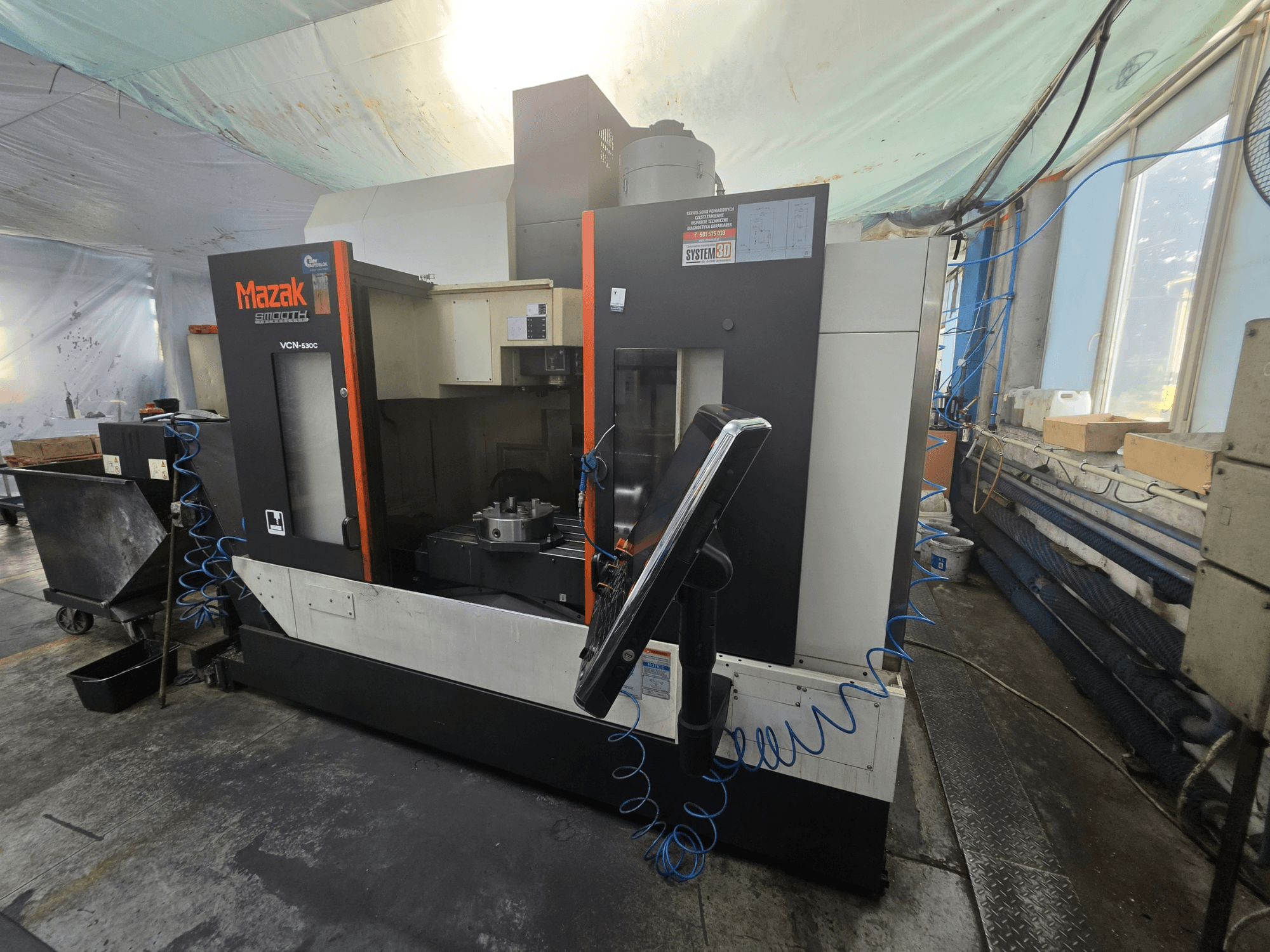

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Käyttötunnit (vain leikkaus): 11 917 h

• Akselien liikealue (vakio VCN 530C):

  • Pöydän pinnan ja karan kärjen välinen etäisyys: 150–660 mm

  • Etäisyys pylväästä karan keskipisteeseen: 586 mm

• Työstöalue / kapasiteetit:

  • Työkappaleen enimmäispituus: 1 300 mm

  • Työkappaleen enimmäisleveys: 550 mm

  • Työkappaleen enimmäiskorkeus: 570 mm

  • Työkappaleen enimmäispaino: 1 200 kg

• Työpöytä:

  • Työpöydän koko: 1 300 × 550 mm

  • T-urat: 5; leveys 18 mm; väli 100 mm

  • Huomautus: Pöydän kantavuus ei vastaa pyörivän pöydän kantavuutta

• Kara:

  • Moottorin teho: 18,5 / 11 / 7,5 kW (käyttötarkoituksesta riippuen)

• Työkalut / ATC:

  • Työkalun enimmäispituus: 350 mm

  • Työkalun suurin halkaisija: 80 mm (125 mm, kun viereiset paikat ovat tyhjät)

  • Työkalun vaihto: 1,3 s

• Syöttönopeudet:

  • Nopea X/Y/Z: 42 m/min

  • Leikkaussyöttö: 1–42 000 mm/min

• Apulaitteet / mitat:

  • Jäähdytysnestesäiliön tilavuus: 250 l

  • Lattiapinta-ala (noin): 2 880 × 3 102 mm

  • Koneen korkeus (noin): 2 807 mm

• Koneen ominaisuudet (PD081-tuotantopaketti):

  • Työkappaleen ilmapuhallus

  • Korkeapaineinen karan läpi kulkeva jäähdytysneste

  • Koneen suojusten huuhtelu jäähdytysnesteellä

  • Synkroninen kierteitys

  • CNC-muisti: ohjelman enimmäiskoko 8 MB

  • G00-kaltevuus Jatkuva pikaliikkeen optimointi

Lisävarusteet

• Neljäs akseli:

  • Tsudakoma NC-kääntöpöytä, malli RNE-200L (Japani), 250 mm:n kiinnityslevyllä

  • Neljännen akselin valmistelu koneessa

• Lastunpoisto:

  • Vasemmalla puolella oleva Crowther-saranoitu hihnakuljetin

  • Valmistelu vasemmanpuoleiselle lastunkuljettimelle

• Mittaus:

  • Renishaw OMP60 -työkappaleanturi

  • OMP60:n asennus koneeseen

• Imurointi:

  • Filtermist FX6002 -öljysumunpoistolaite

• Muut:

  • Työkappaleen kiinnitysjärjestelmä

  • Pneumaattisesti toimiva jäähdytysnesteen pesupistooli
