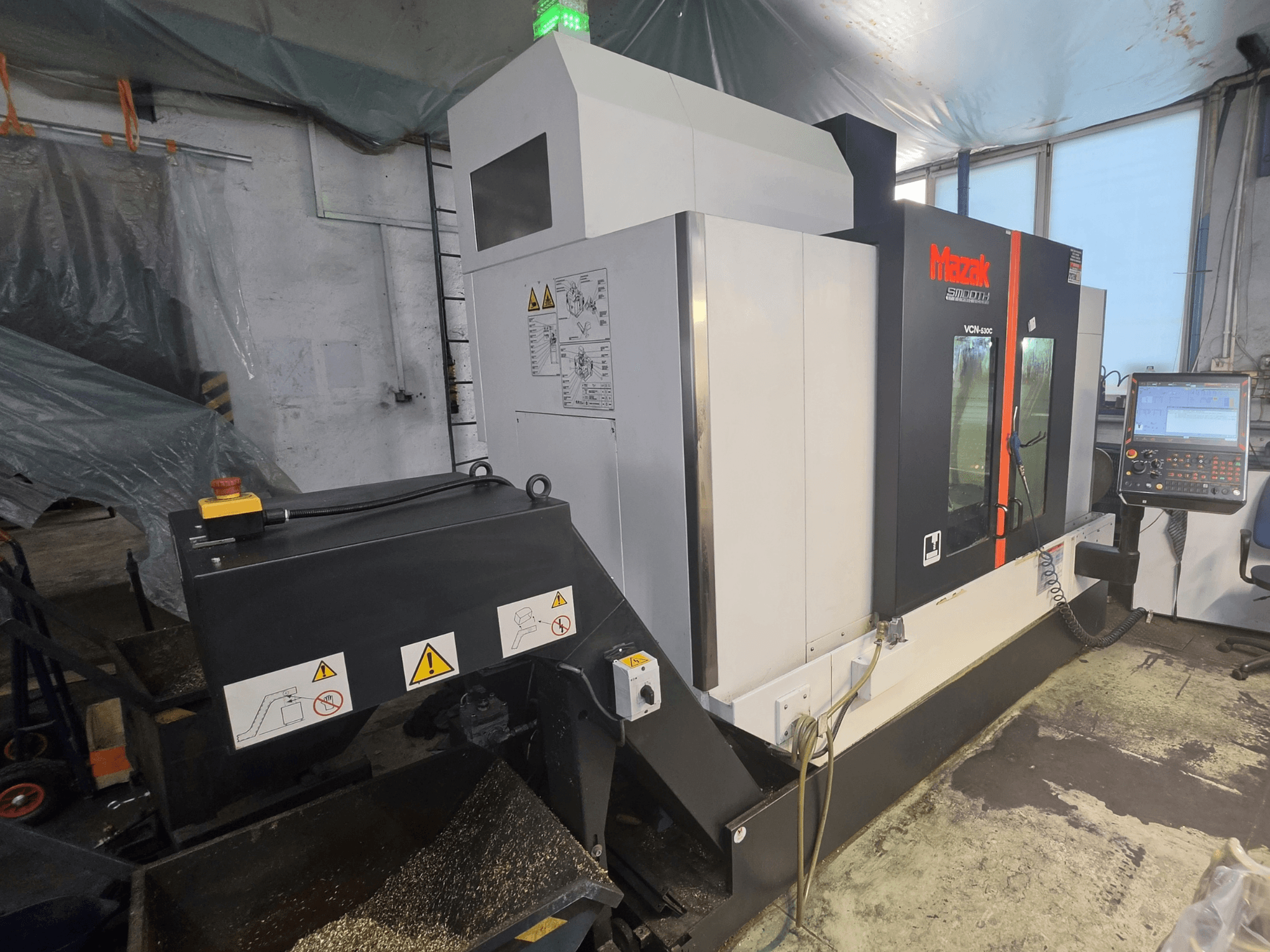

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Työskentelyalue ja liikealueet

• Pöydän etureunasta karan kärkeen: 150–660 mm

• Pylvään pinnasta karan keskipisteeseen: 586 mm

Pöytä

• Mitat: 1 300 × 550 mm

• T-urat: 5 × 18 mm; väli 100 mm

Kara

• Käyttö: Sähköisesti valittava kaksialueinen

• Karan laakerin reikä: 70 mm

• Kiihtyvyysaika: 2,0 s

• Moottorin teho: 18,5 kW (5 min) / 11 kW (40 % ED) / 7,5 kW (S1)

Syöttönopeudet

• Pikaliike X/Y/Z: 42 m/min

• Leikkaussyöttö X/Y/Z: 1–42 000 mm/min

Automaattinen työkalunvaihtaja

• Työkalun enimmäishalkaisija: 80 mm (vierekkäiset työkalut) / 125 mm (vierekkäiset paikat tyhjät)

• Työkalun enimmäispituus: 350 mm (mittausviivasta)

• Työkalun valinta: MAZATROL-satunnaismuisti, lyhin reitti

• Työkalunvaihtoaika: 1,3 s

Jäähdytysnesteen ja lastujen hallinta

• Karan läpi kulkeva korkeapaineinen jäähdytysneste: noin 15 kgf/cm² (~14,7 bar)

• Jäähdytysnestesäiliö: 250 l

• Kansien huuhtelu jäähdytysnesteellä

• Manuaalinen pesupistooli

• Työkappaleen ilmapuhallus

• Valmistelu sumunpoistoon

Ohjaustoiminnot ja anturien valmistelu

• Synkroninen kierteitys

• Ohjelman enimmäiskoko: 8 MB

• G00-kaltevuusvakio (pikaliikkeen optimointi)

• Valmistelu Renishaw OMP60 -työkappaleanturille

Koneen mitat

• Lattiapinta-ala: 2 880 × 3 102 mm

Lisälaitteet

• Kitagawa NC-kääntöpöytä, MR250-sarja (tyyppi: MR250RAE13)

  • Valmistuspäivä: lokakuu 2020

  • Paino: 85 kg

  • MR250:n mekaaninen kiinnitys sisältyy toimitukseen

• CROWTHER vasemmalle avautuva hihnakuljetin lastujen poistoon

• Lisävalaistus työalueelle

• Kolmivärinen LED-merkkivalotorni

• Puolankieliset käyttöohjeet ja turvallisuusmerkinnät
