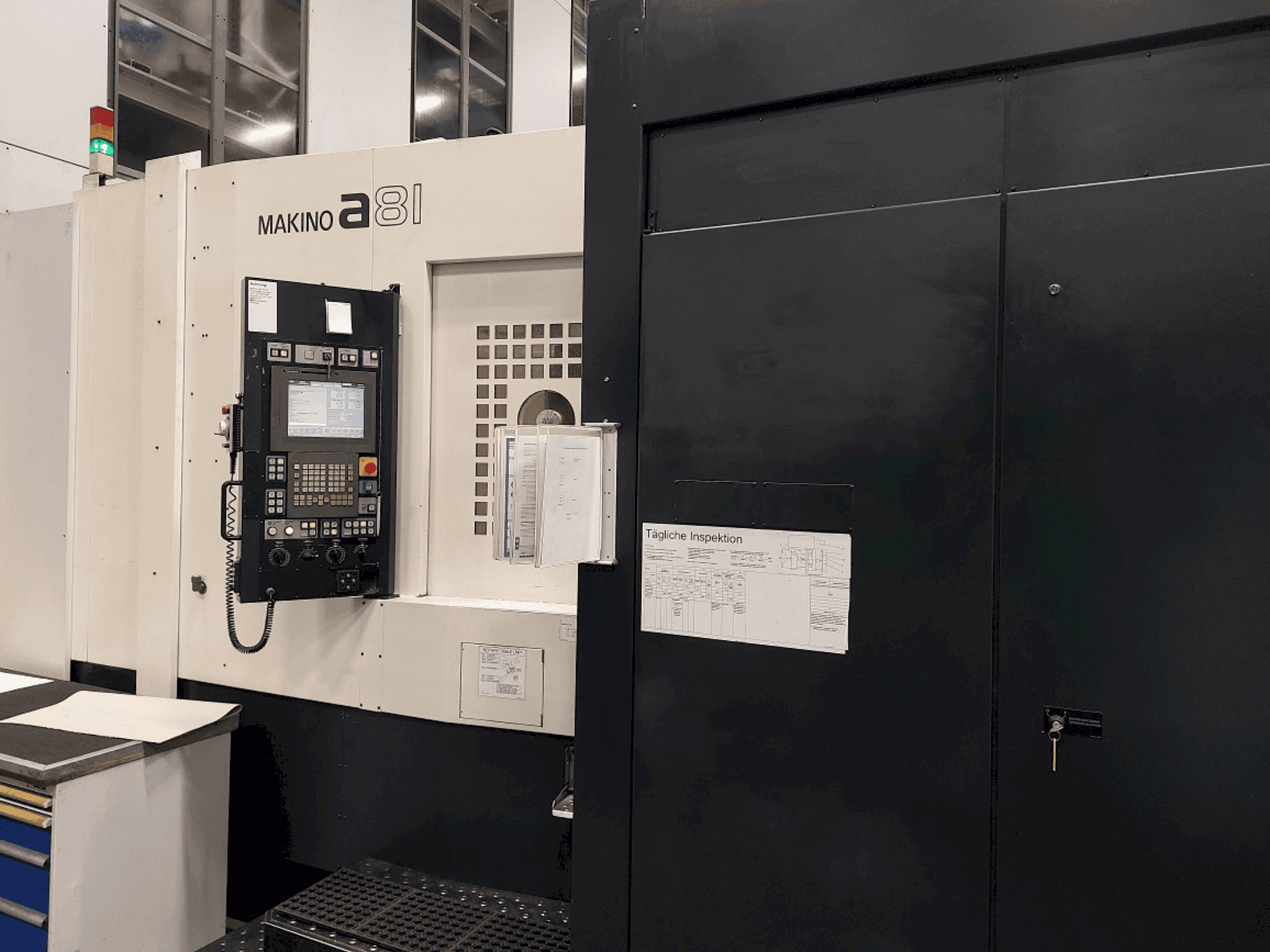

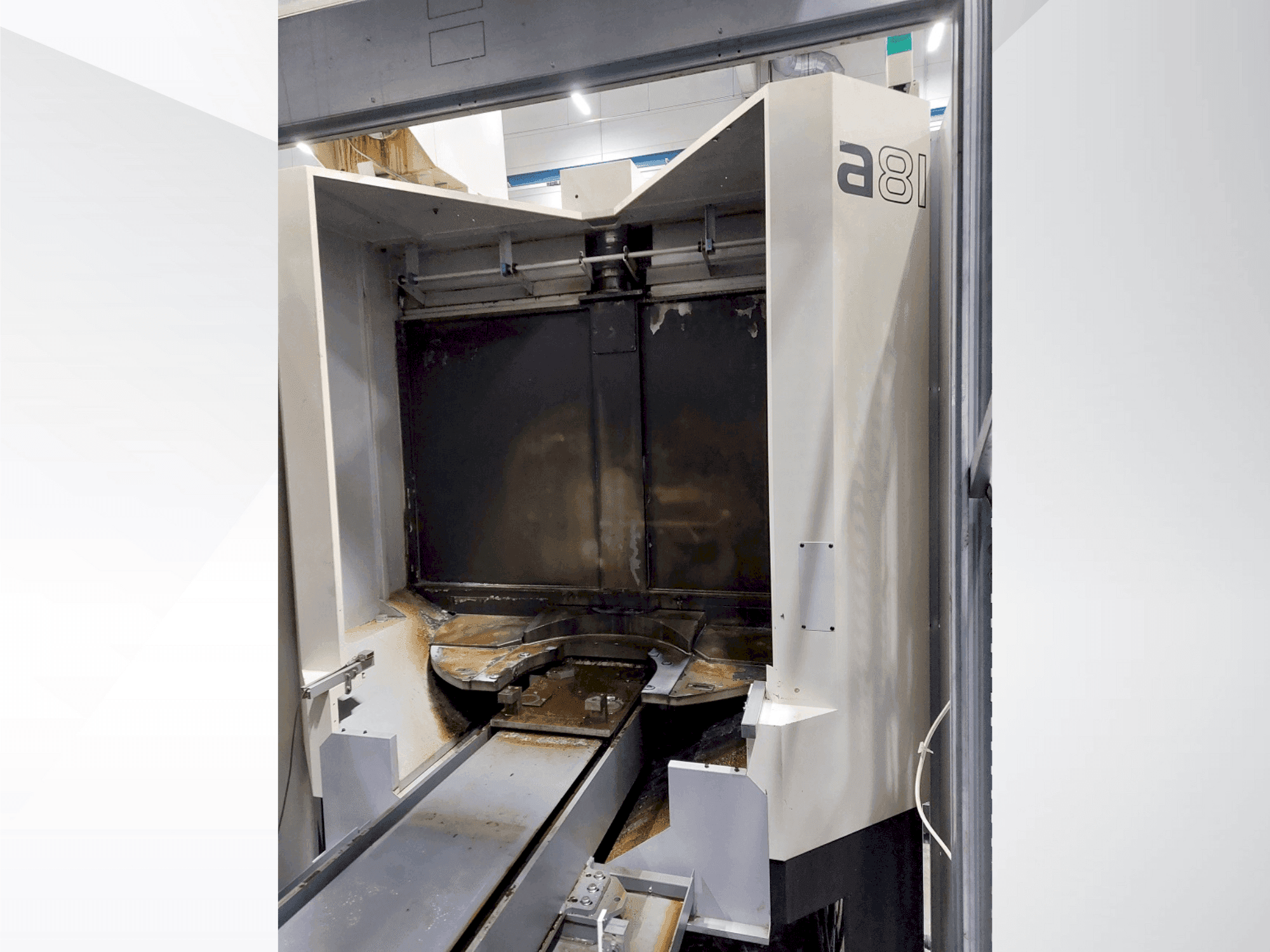

Makino - a81DE-MIL-MAK-2008-00002

Lisävarusteet

• Karan jäähdytys

• Säiliöjärjestelmä, jossa on Knollin kompakti nauhasuodatin, 3200 litraa

• Jäähdytysnesteen syöttö karan kautta

• Öljysumun poisto

• Kaavinhihnakuljetin

• Muuntosarja itsenäistä käyttöä varten (tällä hetkellä käytössä järjestelmäkoneena).

Koneen edut

Koneen tekniset edut

• Pylvään poikittaisliike (x-akseli): 900 mm

• Karayksikön korkeussäätö (y-akseli): 800 mm

• Pöydän pituussuuntainen liike (z-akseli): 1020 mm

• Sallittu kääntyvä halkaisija työalueella: 1000 mm

• Max. Kääntökorkeus kuormalavan pinnasta: 1300 mm

• Lavan koko: 630 x 630 mm

• Lava - nc - pyörivä pöytä, jossa on 4. nc-akseli

• Syöttöresoluutio: 0. 001°

• Paikannustarkkuus: ± 3 kaarisekuntia

• Työkalulippa, jossa on 242 säilytyspaikkaa

• Valaistus ja suodatus:

  • (jälkiasennettu).

  • Pumppu ja karkeasuodatus sängyn ja työalueen huuhtelua varten.

  • 100 µm:n suodatinvilla.

• Jäähdytysjärjestelmät:

  • Sisäinen jäähdytys karan kautta (IKZ).

  • Paineasteet 50 bariin asti.

  • 40 µm:n kaksoiskytkentäsuodatin.

  • Asennusvalmius ulkoista jäähdytyspumppua varten.

• Ohjelmisto ja ohjaus:

  • Fanuc Macro B.

  • HD-Skip-toiminto.

Valinnainen

• Varastointi ja kuormalavat:

  • Sisältää kaksi kuormalavaa.

  • Työkalunpitimen kapasiteetti: 241 kappaletta.

Lisätietoja

Virtalähde 400 V, 3-vaiheinen vaihtovirta, 50 Hz Nimellisteho: 72 kVA Ohjausjärjestelmä Lisävarusteet 48 nollapistettä ja Custom Macro B Työkalun käyttöiän seuranta Työkalun rikkoutumisen tunnistus Adaptiivinen syötönohjaus Paineilma karan läpi Knoll Compact Band -suodatin, 3200 litraa Magneettierotin Kaksoiskytkentäsuodatin IKZ:lle Jäähdytysnesteen syöttö karan läpi Paineilma karan läpi Öljysumun poisto Kaavinhihnakuljetin Ohjausjärjestelmä: Makino Pro5 Lisävarusteet 48 nollapistettä ja mukautettu makro B Työkalun käyttöiän seuranta Työkalun rikkoutumisen tunnistus (pääkäytön rinnalla) Adaptiivinen syötönohjaus Muuntosarja itsenäistä käyttöä varten (tällä hetkellä käytössä järjestelmäkoneena (FFS/FMS)). Lavanvaihtaja, jossa 2 kuormalavaa asetetaan vuorotellen työalueen ulkopuolella sijaitsevalle asemalle Lavanpidin on käännettävissä, indeksoitu 90°:n välein, 0-asentoa valvotaan elektronisesti Koodaus automaattista ohjelmakutsua varten, kun kuormalava asetetaan paikalleen Lavan säilytysasema on varmistettu suojalaitteella ja sähköisellä lukituksella.
