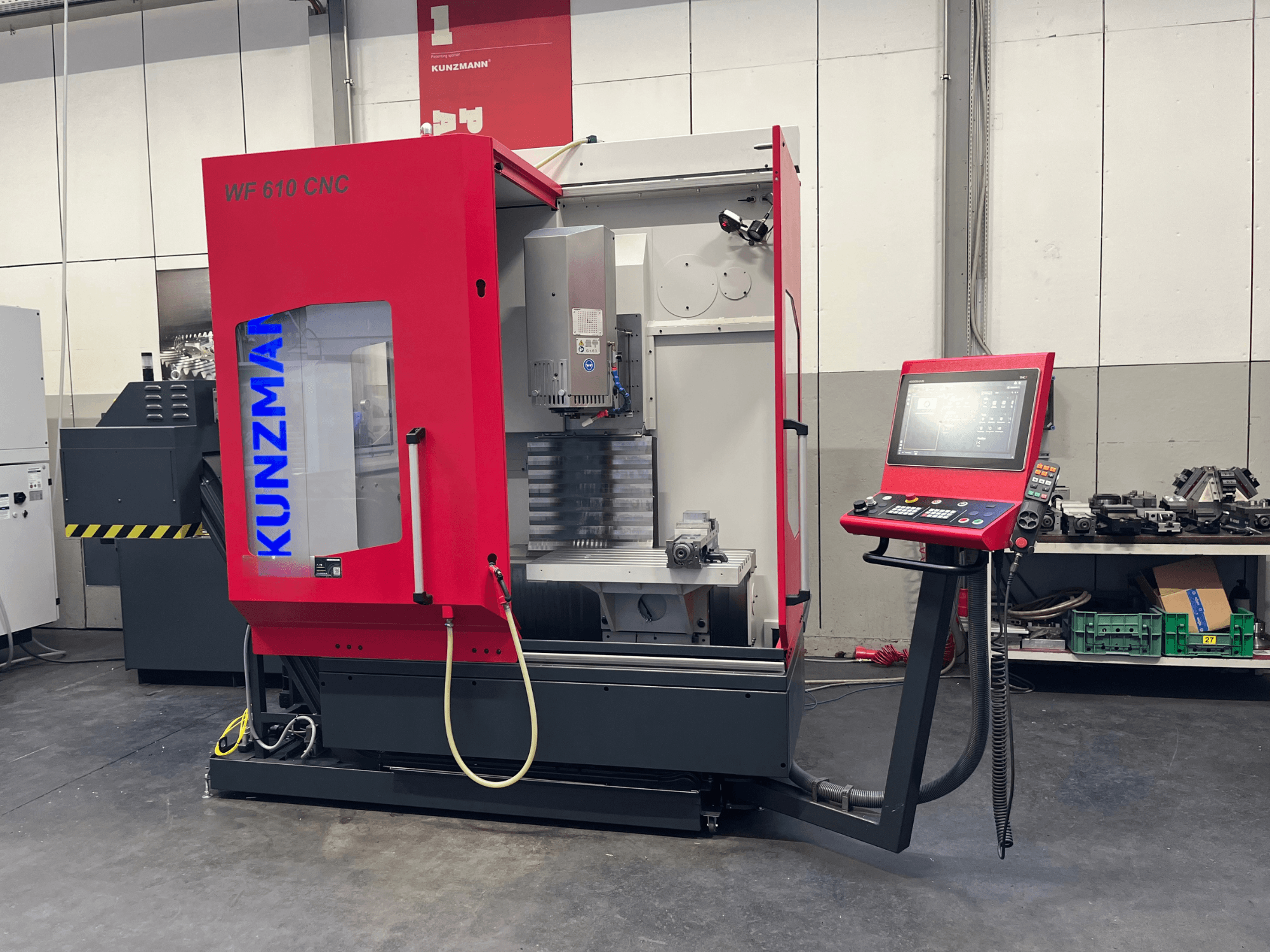

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Esittelykone

- Karin käyttötunnit: 332 h

- Ohjelman käyttötunnit: 310 h

- Syöttönopeus (pikaliike): X/Y/Z enintään 30/30/15 m/min

- Päämoottori (lisävaruste asennettuna): SK 40 -moottorikara, 1–12 000 rpm (valmistettu Sveitsissä)

- Karavoima: 8,5 kW (S1-100 % ED) / 11,5 kW (S6-40 % ED)

- Karamomentti: 43 Nm (S1-100 % ED nopeudella 1 880 rpm) / 58 Nm (S6-40 % ED nopeudella 1 880 rpm)

- Työkaluliitin: SK 40 DIN ISO 7388-1 muoto AD (aiemmin DIN 69871 AD) vetotapilla DIN ISO 7388-3 muoto AD (aiemmin DIN 69872)

- Työkalun kiinnitys: mekaaninen, kiinnitysvoima 10 000 N, hydraulinen vapautus

- Pystyjyrsintäpää: Suoravetoinen, manuaalisesti kallistettava -5/+90°, ulosvedettävä kara kääntölaitteella (iskunpituus 70 mm, kiinnitettävä)

- Jäykkä kulmapöydän pinta: 800 x 425 mm

- Pöydän T-urat: 6 x 14 H7 (väli 63 mm)

- Pöydän enimmäiskuormitus: 300 kg

- Työkalunvaihtaja: 20-paikkainen levymagasiini, SK 40

- Työkalun enimmäishalkaisija: 75 mm (täysi magasiini) / 150 mm (viereisten tyhjien paikkojen kanssa)

- Työkalun enimmäispituus: 250 mm

- Työkalun enimmäispaino: 8 kg

- Työkalunvaihtoaika: n. 3 s (lastusta lastukseen n. 15 s)

- Paikannustarkkuus (ISO 230-2): 0,008 mm (suorat lineaariset mittausjärjestelmät)

- Toistettavuus (ISO 230-2): 0,006 mm (suorat lineaariset mittausjärjestelmät)

- Mittausjärjestelmä: HEIDENHAINin absoluuttinen suora lineaarinen mittausjärjestelmä (erottelukyky 0,001 mm)

- Jäähdytysnesteen syöttö karan läpi (IKZ): 50 barin korkeapainepumppu (26 l/min), 4-portainen paineensäätö (15/25/40/50 bar), 25 µm:n kaksoiskytkinsuodatin

- Sisäinen ilmanjäähdytys: Karin läpi kulkeva ilmanjäähdytys, ohjelmoitava M-toiminto

- Ulkoinen ilmanjäähdytys: Joustava nivelletty letku, ohjelmoitavissa M-toiminnolla

- Paperinauhasuodatinyksikkö: Trommel-mulden-suodatin, jossa 600 l:n ulkoinen säiliö, tyyppi VDF150/50/50 (150 g/m²) suodatinvilla (mitat: 1800 x 860 x 1620 mm)

- Lastunkuljetin: 115 l:n jäähdytysnestesäiliöön integroitu saranoitu hihnakuljetin, 60°:n kaltevuus, sivuttaispoisto vasemmalle (korkeus 870 / 1060 / 1200 mm)

- Työkappaleanturi: HEIDENHAIN TS 460 3D-anturi (infrapuna) ja SE 661-lähetin-vastaanotin

- Lisäakseleiden valmistelu: 4. akselin valmistelu (akseliohjain sähkökotelossa, esijohdotettu liitäntä)

- Automaatiorajapinta: Valmistelusarja EDUCATION4.0-cobot-solua varten (Harting-liitin I/O-rajapinta, pneumaattinen liitäntä sekä 2 pneumaattista pöytäliitäntää, maks. 6 bar)

- Kotelon ovi: Automaattinen, hihnakäyttöinen liukuovi edessä (käsikäyttöinen painonappi ja ohjelmoitava)

- Ohjelmistolisävaruste: OCM (Optimized Contour Milling) edistyneeseen trokoidijyrsintään

- Käsipyörä: HEIDENHAIN HR 510 FS -elektroninen käsipyörä, jossa on akselivalinta ja hätäpysäytys

- Käyttöjännite: 400 V, 50 Hz

- Tehonkulutus: n. 21 kVA

- Ohjausjännite: 24 V - Paineilman syöttö: 6,5–10 bar (koneessa vaaditaan vähintään 6,5 bar)

- Koneen paino: noin 2 900 kg (työkalunvaihtajalla)
