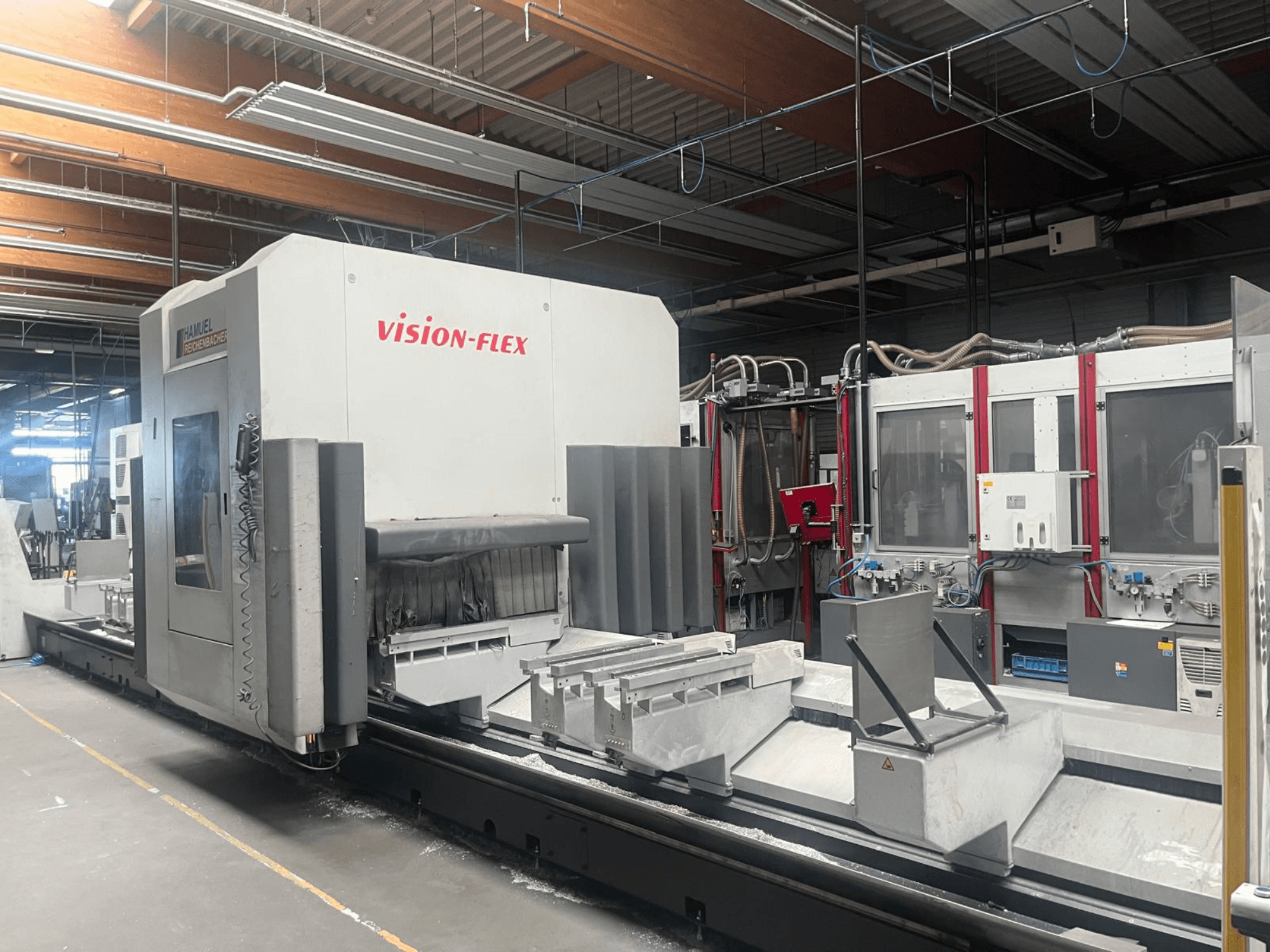

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Akselien lukumäärä: 5-akselinen (C-akseli ±360°, B-akseli ±180°)

• X-akselin liikealue: 8 060 mm

• Y-akselin liikealue: 1 210 mm (+ 400 mm vaihtoliike)

• Z-akselin liikealue: 760 mm

• Akselien pikasyöttönopeudet: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Akselien kiihtyvyys: 6 m/s²

• Karan pyörimisnopeus: Jopa 24 000 rpm

• Pääkaran teho: 15 kW (S1 jatkuva), 18 kW (S6 maks.)

• Karan vääntömomentti: 14,3 Nm (S1), 17,2 Nm (S6)

• Karan työkalunpitimet: HSK-F63

• Työkalun enimmäispituus / -paino: 240 mm / 6 kg

• Työkalunvaihtaja: 20-paikkainen levyvaihtaja (automaattinen)

• 19 tuuman TFT-näytöllä ja HT-2-kämmenterminalilla

• Syöttöjännite: 400 V (3~ ±10 %, 50 Hz)

• Nimellisvirta: 90 A

• Syöttösulake: 100 A (Ic < 17 kA)

• Ohjausjännite: 24 V DC

• Kokonaisteho: 45 kW

• Paineilman syöttö: vähintään 7 bar, noin 1 000 NL/min

• Voitelujärjestelmä: Keskitetty automaattinen voitelujärjestelmä (rasvankapasiteetti 3 l) + minimimäärävoitelu (MQL) 3 l:n säiliöllä

• Koneen paino: 10 000 kg

• Koneen mitat (pohjapinta-ala): n. 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Lisävarusteet:

• LEHMANN-lastunkuljetin, EATON-käsiohjauspiste, pneumaattisesti säädettävät profiilin kiinnityspalat (8 palkkia), 2-kanavainen ohjausjärjestelmä samanaikaiseen asetteluun ja työstöön
