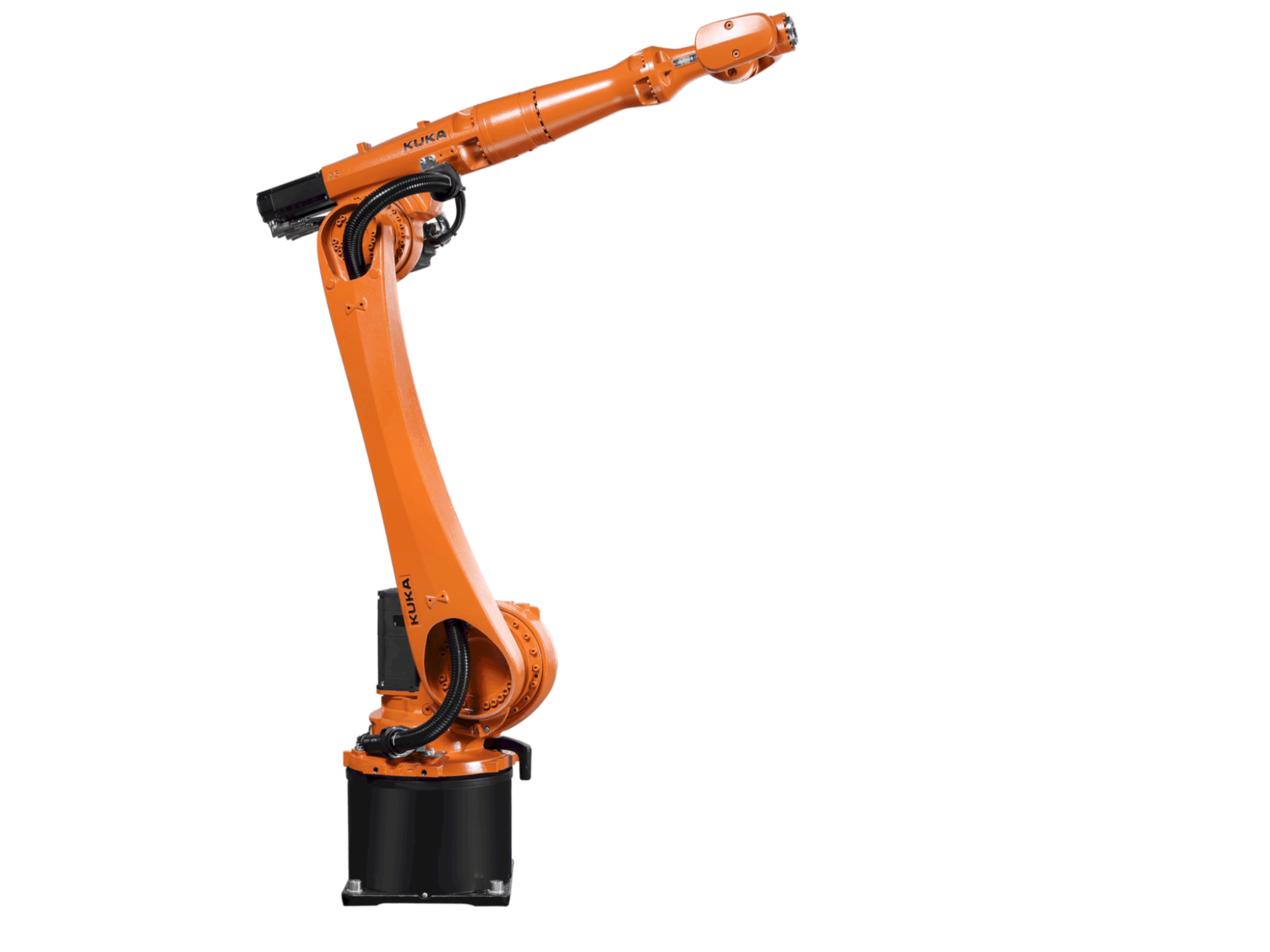

KUKA - KP2 HV 2600 HWDE-WEL-KUK-2023-00001

Lisävarusteet

• Komponenttipidike (kehto) pyörivän kallistuspöydän ja vastalaakerin välissä. P = 4250 mm x 1000 mm. 16 mm reiät toimituksen mukaan.
• Liitäntä etulevyihin Bräuerin vakioporauskaaviolla (asennuskorkeutta on vielä säädettävä suurimman mahdollisen kääntösäteen varmistamiseksi).
• Komponenttipidin on suunniteltu nopeaa vaihtoa varten. (Brauer-standardi)

Koneen edut

Tekniset koneen edut

• Kääntö- ja kallistusmoduuli (maksimikuorma 2600 kg)
• Asennusasento (kokoonpano) kisko: kl4000
• Hofmann blauf. Pyörivä moduuli vastalaakerilla
• Kääntö-/kallistusmoduuli kp2-hv 2600 hw vastalaakerilla robottijärjestelmään // kääntö-/kallistusmoduuli kp2-hv 2600 hw, vapaasti ohjelmoitava, enimmäiskuorma 2 600 kg, enimmäisvääntömomentti 3 900 nm, suurin kallistusmomentti 9 250 nm, suurin pyörimisakselin nopeus 50°/s, suurin kallistusakselin nopeus 25°/s
• Sorvaushalkaisija = 1 200 mm
• Krc4-vakioohjauskaappi
• Suunnittelupalvelut kiinnittimille, tarttujille, paikoituslaitteille tai räätälöidyille lisävarusteille
• Suljetut kaapelikanavat asennettaviksi järjestelmän sisällä lattialle/pohjalevylle tai avoimina kaapelihyllyinä asennettaviksi suoja-aidan yläpuolelle
• Cda-asettelusuunnitelma

Lisätiedot

Kone on täysin uusi ja pakkauksesta purettu. Sen on rakentanut järjestelmäintegraattori, mutta sitä ei koskaan toimitettu. Vastalaakeri kääntö- ja kallistusmoduulille KP2. Vastalaakeri kääntö- ja kallistusmoduulille KP2 11/26. Tämä mahdollistaa KP2:n käytön myös takapylkän kääntölaitteena. Vastalaakeri on pultattu alustaan (Demmler) ja sitä voidaan säätää Demmler-levyllä 100 mm:n välein. Halkaisija = 28 mm. Sorvaushalkaisija = 1200 mm. Työtilan kartoitus -Liitäntäsuunnitelma -Projektiaikataulut -Kokoonpanosuunnitelmat Muuntaminen ja konfigurointi Järjestelmän muuntaminen ja konfigurointi 3D CAD -mallista Cenit-simulointimalliksi. Sähköiset ja pneumaattiset liitännät
