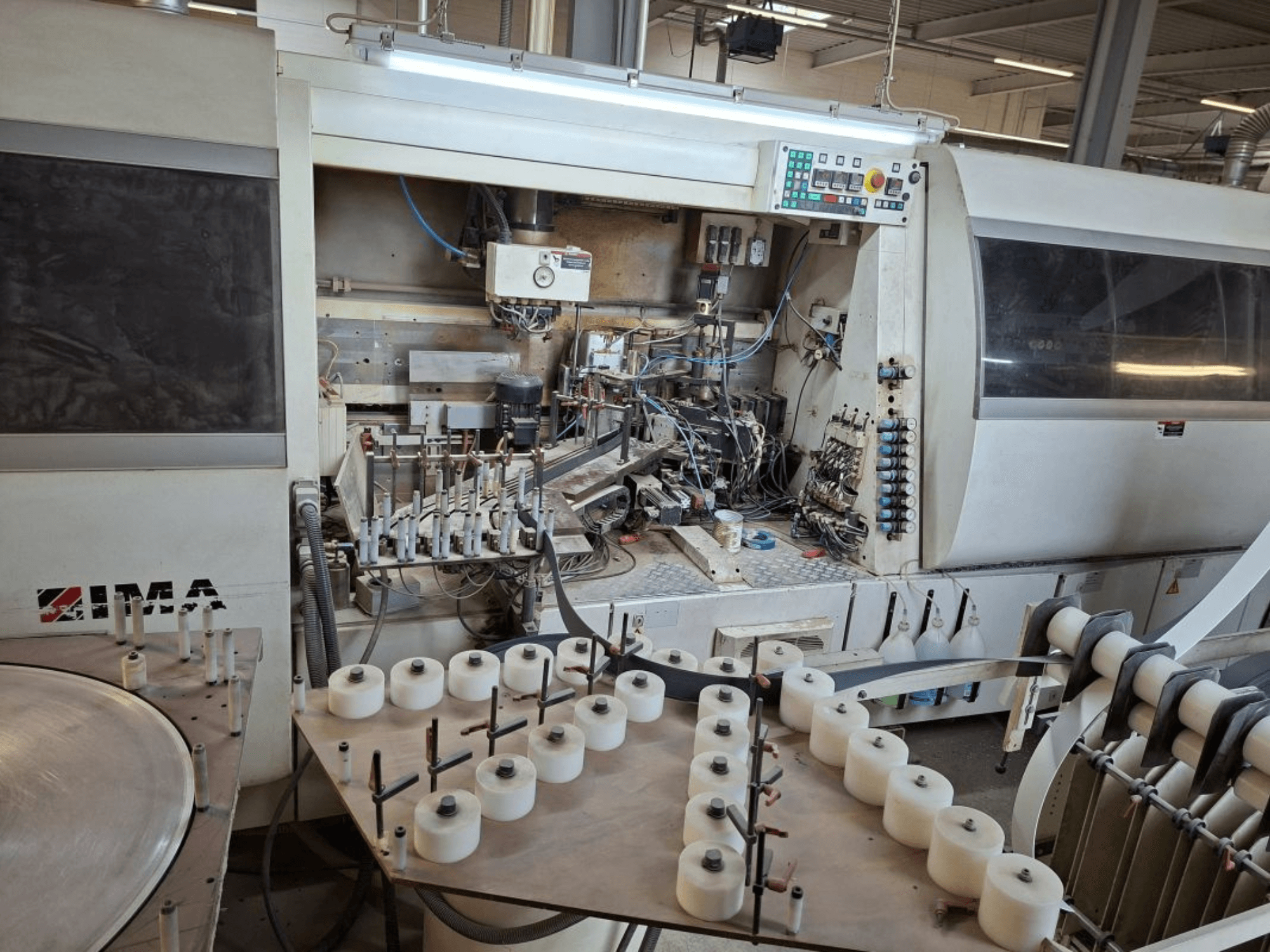

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Työkappale (lastulevy/MDF)

• Työkappaleen pituus: 250-2800 mm

• Työkappaleen leveys: 115-1300 mm

• Työkappaleen paksuus: 8 mm (vain formaatti) - 40 mm.

• Pienin työkappale: 144 × 250 × 8 mm

• Suurin työkappale: 2800 × 1300 × 38 mm

• Työkappaleen paino: max. 50 kg

• Työkappaleen muoto: suorakulmainen

• Pintamateriaali: suora pinnoite (melamiini), paperi, folio, viilu.

• Pinnoitemateriaalin ulkonema sivuilla: 10 mm

Työkappale (hunajakennopaneeli; syöttöpituus vähintään 300 mm)

• Päällysteen paksuus: Peitteen paksuus: 3,0 / 4,0 / 8,0 mm.

• Työstövara: reunan paksuus

• Työkappaleen pituus: 300-2800 mm

• Työkappaleen leveys: 300-1300 mm

• Työkappaleen paksuus: 15-100 mm (3 mm:n tukireunalla vain kaksoispaneelina).

• Pienin työkappale: 300 × 300 × 15 mm

• Suurin työkappale: 2800 × 1300 × 100 mm

Työkappale (runkopaneeli; syöttöpituus vähintään 300 mm)

• Peitteen paksuus: 8,0 mm

• Työstövara: 5,0 mm

• Runkomateriaali: pystysuoraan sijoitettu lastulevy (alennettu syöttö).

• Työkappaleen pituus: 300-2800 mm

• Työkappaleen leveys: 300-1300 mm

• Työkappaleen paksuus: max. 50 mm

Reunamateriaali ja profiilit

• Paperi- ja muovireunat: 0,3-3,0 mm

• Viilun reunat: 0,5-1,3 mm

• Tukireuna: 3,0 mm

• Reunan korkeus: 19-104 mm (tukireuna 97 × 3 mm vain kaksoispaneeleissa).

• Yläreunan maksimikorkeus: 2 mm

• Reunaprofiilit:

  • 0,4 mm, viiste 15°.

  • Muovireuna: 3,0 mm, säde 3 mm

• Servoleikkausveitsellä (2 liimausosaa):

  • Max. reunan poikkileikkaus: 200 mm² (muovi), 135 mm² (viilu).

Koneen tiedot

• Jatkuva työkappaleen etäisyys ketjukuljettimesta: 38 mm (ml. reunan paksuus 0,3-3,0 mm).

• Läpimenoleveys (38 mm:n välyksellä): min. 115 mm.

• Työkappaleen pituus syöttösuunnassa: min. 150 mm.

• Pohjan korkeus (ketjukuljettimen yläreuna): 960 mm

• Syöttönopeus: 6-30 m/min, taajuusohjattu.

Työstöyksiköt ja -järjestelmät

• Jyrsintä-/profiilijyrsintä-/jyrsintäyksiköt:

  • 1 × 6,6 kW, 100 Hz, 6000 rpm.

  • 1 × 8,0 kW, 100 Hz, 6000 rpm (kaksinkertaisen kiinnitysyksikön käyttö): 1 × 8,0 kW, 100 Hz, 6000 rpm (kaksinkertaisen kiinnitysyksikön käyttö)

  • 1 × 4,4 kW, 100 Hz, 6000 rpm (1 × 4,4 kW, 100 Hz, 6000 rpm)

  • 1 × 4,4 kW, 100 Hz, 6000 rpm (1 × 4,4 kW, 100 Hz, 6000 rpm)

  • 1 × 4,4 kW, 100 Hz, 6000 rpm (1 × 4,4 kW, 100 Hz, 6000 rpm)

  • 1 × 8,0 kW, 100 Hz, 6000 rpm (1 × 8,0 kW, 100 Hz, 6000 rpm)

• Kuumaliiman levityslaite 2 liimahelmelle.

• 300 lg:n patteri, 2 × 1,5 kW työkappaleen reunan esilämmitykseen.

• Liimausyksikkö suorille reunoille; reunan paksuus enintään 3 mm (lehden mukaan)

• Automaattinen PU-sulatusjärjestelmä: Quickmelt

• 2-kertainen reunalehti rullamateriaalille (0,3-3,0 mm)

• Servoveitsi tarkkaan reunan leikkaamiseen

• Servosyöttö reunoille (ml. tukireunat rullamuodossa)

• Liiman levitys jopa 90 mm:n työkappaleen paksuudelle asti

• Leikkuuyksikkö: 2 × 660 W, 200 Hz

• Jyrsinyksikkö: 1 × 1000 W, 400 V, 200 Hz, 12 000 kierrosta minuutissa, 30° kääntöpyörästö

• Monitoiminen työstöyksikkö: 1 × 660 W, 400 V, 200 Hz, 12 000 kierrosta minuutissa.

• Moniprofiilikaavinyksikkö

• Jyrsintäyksikkö: 1 × 1000 W, 400 V, 200 Hz, 12 000 rpm, 30° kääntöpyörästö

• Moninkertainen työstöyksikkö: 1 × 660 W, 400 V, 200 Hz, 12 000 rpm.

• Moniprofiilikaavinlaite

• Itsekiertyvä kaavintayksikkö

• Karhennusyksikkö

Lisälaitteet

• Kallistettu rullapöytä SFR 1450/2260/15° pitkittäis- ja poikittaiskäyttöön:

  • Työkappaleen pituus (manuaalinen syöttö): 300-2800 mm

  • Työkappaleen leveys: 190-1300 mm

  • Työkappaleen paksuus: 13-60 mm

• Servo-syöttöjärjestelmä x20

• Servopysäytysjärjestelmä x20
