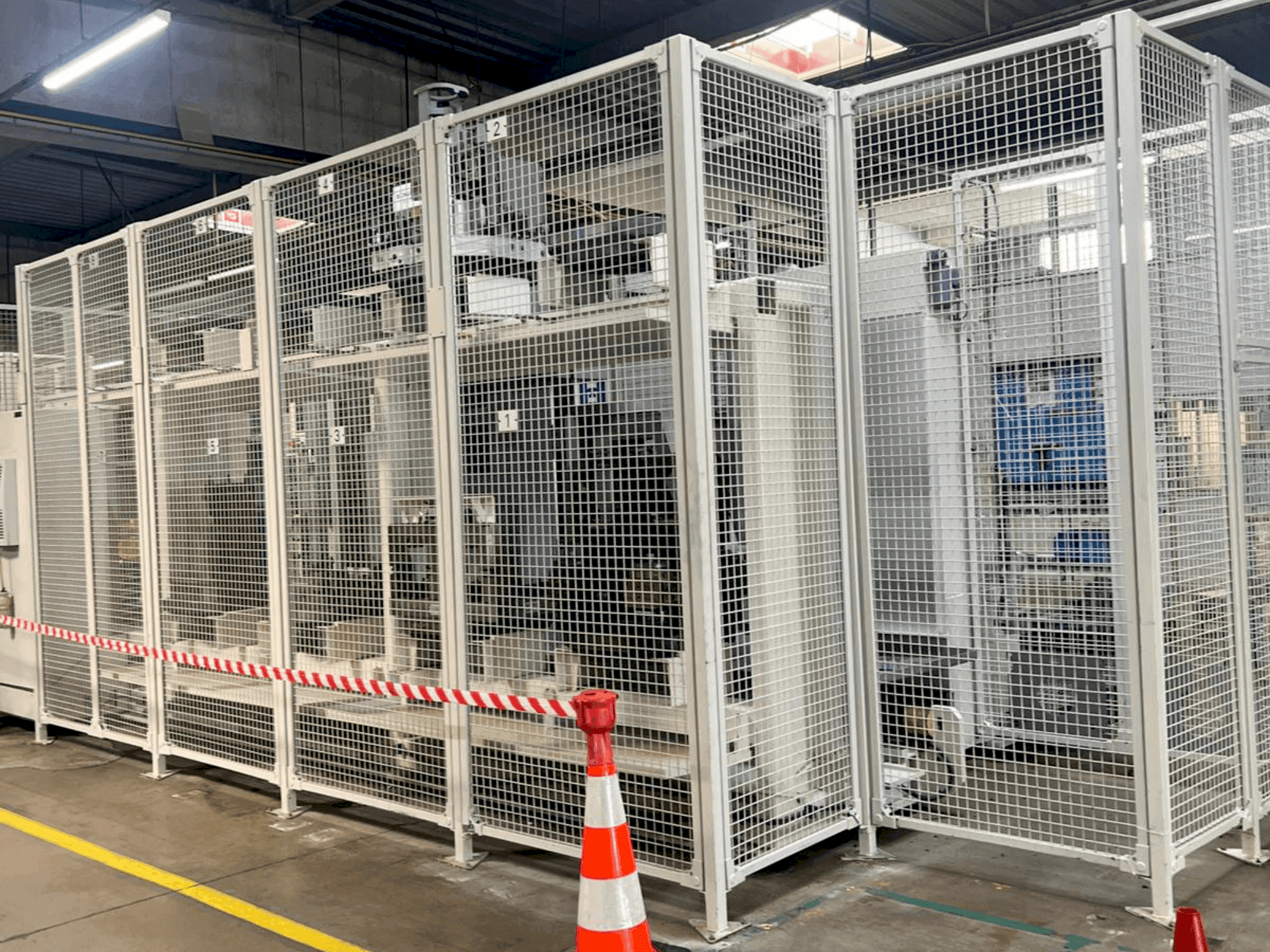

HELLER - MCH 250DE-MIL-HEL-2005-00004

Lisävarusteet

• Makasiinityyppi: Ketjumakasiini / Makasiinin kapasiteetti: 50-100 työkalua (valinnainen)
• Työkalujärjestelmä ja makasiini / hyllymakasiini: 234 uraa (SK), suurempi työkalun painokapasiteetti
• X- ja Y-akseli: 15 000 N (S3:ssa - 40 %:n käyttösuhde) / Z-akseli: 17 500 N (S3:ssa - 40 %:n käyttösuhde)
• Nopeudet: Liikenopeus (X, Y, Z): 50 000 mm/min / Kiihtyvyys (dynaaminen paketti): 4,0 m/s² in X, Y ja Z / Pikaliikenopeus: 60 000 mm/min / Suurin kiihtyvyys: 7,0 m/ s²
• Karan halkaisija (etulaakeri): 100 mm
• Jatkettu karan nopeus: 12 500 RPM
• Vetoyksikkö: Teho/vääntömomentti [max.] (S6 = 40 %): 43 kW / 822 Nm / nopeusalue: 45-12 500 RPM (pidennetty)
• Malli: Siemens GRM -pyörivä pöytä, jossa on tarkkuuspaketti, joka sisältää lämpötilakompensoinnin ja tarkkuusjäähdyttimen
• Jako: 360 x 1° kulmat / Indeksointitarkkuus: 6 sekuntia / Kääntöajat 45°/180°: 2,7 s / 3,5 s
• High Precision Division (lisävaruste): 360 000 x 0,001° kulmat, indeksointitarkkuus 10 sekuntia, kääntöajat 45°/180°: 0,9 s / 1,8 s

Koneen edut

Laadulliset koneen edut

• Jäähdytysneste ja huuhtelujärjestelmä / jäähdytin: cfc-vapaa, yhteensopiva vrf:n kanssa/ jäähdytysnestesäiliö (perus): n. 1000 litraa/jäähdytysnestepumppu (perus): 3 bar: 200 litraa/min - 12 bar: 40 litraa/min
• Asennustiedot koneen paino: n. 19 000 dan / kokonaistehotarve (perus): n. 79 kva / virtalähde: 400 v / 50 hz / ilmanpaine: 6 bar
• Sijainnin mittausjärjestelmä
• Mittausjärjestelmä: suorat, absoluuttiset lineaariset asteikot korkeimmalla resoluutiolla x, y ja z

Tekniset koneen edut

• Holkkiakseliyksikön (lisävaruste) käyttöteho/vääntömomentti [max. ]: 72 kw / 460 nm
• Vahvistettu vaihteistoyksikkö [max. ]: 60 kw / 1145 nm
• Liikenopeus (x, y, z): 50000 mm/min
• Kiihtyvyys: 7,0 m/s²
• Pyörivän pöydän suurin sallittu puristuspaino (keskitetty): 800 dan
• Kokonaistehotarve (perus): n. 79 kva
• Työkalun enimmäispaino: 25 dan / maksimi työkalun momentti tarraimessa: 2200 ncm / työkalun enimmäispituus: 600 mm (karan kärjestä) / työkalun suurin halkaisija (kaikki urat varattu): 112 mm (jopa 280 mm välyksen kanssa)
• Chip-to-chip-aika: 4,1 s - 5,1 s / työkaluteline: msk/pdk-pidin, mukaan lukien ilman ja jäähdytysnesteen syöttö
• Lavojen vaihtojärjestelmä ja lavat/lavat: 2 vakiolavaa grm-spesifikaatiota kohden ja yksi ylimääräinen lava mukautetulla spesifikaatiolla /lavan koko: 630 x 630 mm /lavanvaihtotarkkuus (x, y, z): 0,01 mm /lavan vaihtoaika: 12 s

Lisätiedot

Kone edelleen virralla
