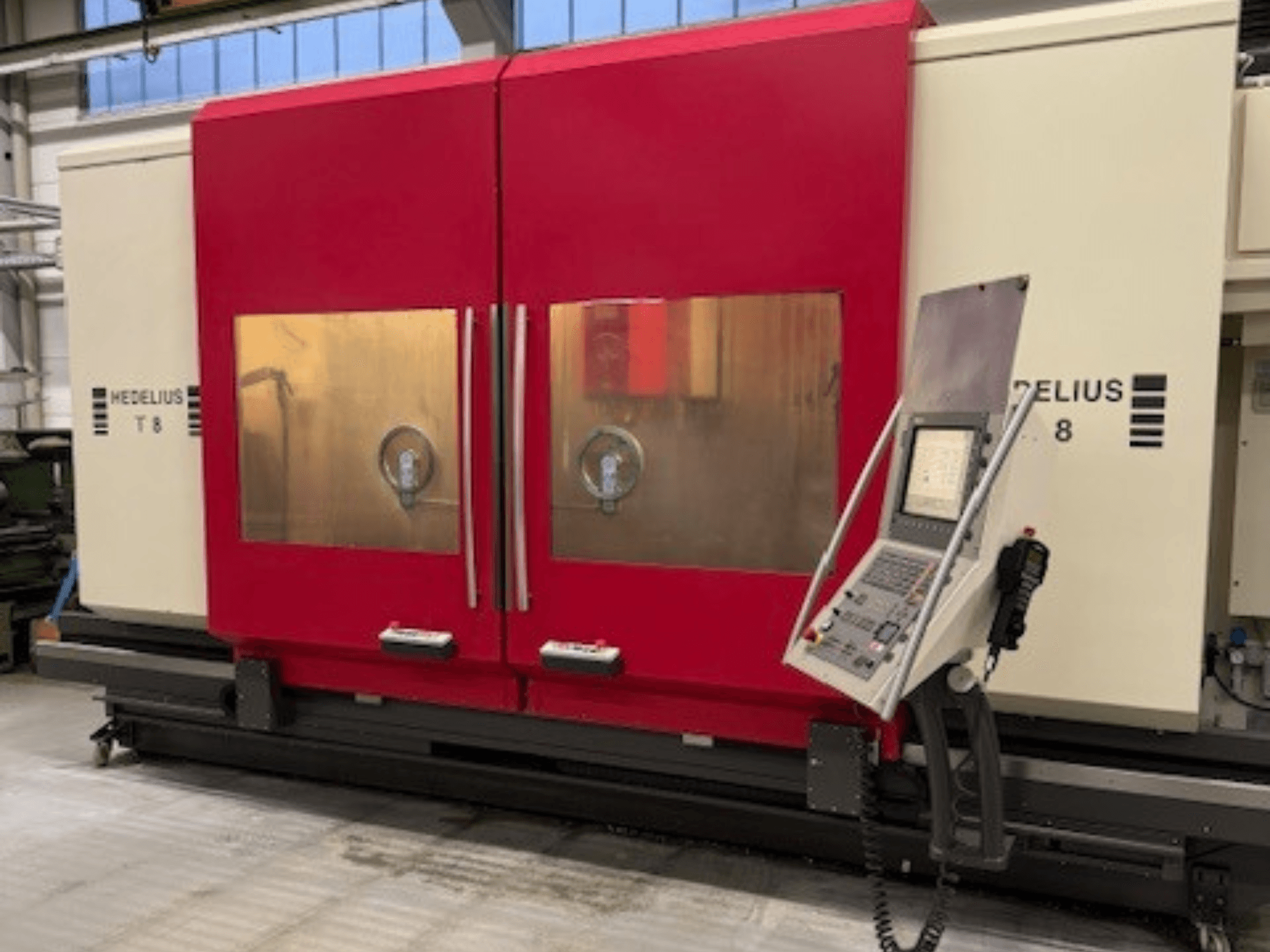

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

• NC-kääntyvä pää B-akseli: +92° / -92°

• Maksimi heilurin toiminta: 2 × 850 mm

• Pikaliike: 60 m/min

• Syöttövoima: X/Y 5000 N, Z 9000 N

• Kara:

  • Vääntömomentti: 158 Nm

  • Karan etulaakerin halkaisija: 70 mm

  • Työkalun kiinnitys (sisäänvetovoima): 12 kN

• Työkalun lipas/vaihto:

  • Työkaluasennot (vakiovaruste): 40

  • Työkalupaikat (Magnum): 80

  • Työkalun maksimihalkaisija: 125 mm (180 mm, kun viereiset paikat ovat tyhjiä).

  • Työkalun enimmäispituus: 330 mm

  • Työkalun vaihtoaika (n.): 3.5 s

  • Lastuamisaika: pystysuora 6,0 s / vaakasuora 6,5 s.

• Pöytä/kapasiteetti: Pöytä/kapasiteetti: 1,5 mm:

  • Kiinteä pöytä (L×S): 2000 × 920 mm.

  • T-urat: 6 × 18 H12

  • Pyörivä pöytä: 1 × 18 H8

  • Työkappaleen enimmäispaino: 2500 kg

• Työstökapasiteetit:

  • St 52:n poraaminen kovametallilla: 40 mm

  • Kierretykset: M24

  • Jyrsintä St 52:sta: 500 cm³/min

• Etäisyydet (viite):

  • (L2): 850 mm

  • Karan nokka kääntöakselille (L3): 300 mm

  • Karan nokka pöydän pintaan (L4): 40 mm

  • Z-matka vaakasuoraan (L5): 1000 mm

  • Karan akseli pöydän pintaan (L6): 210 mm

  • Y-matkustus (L7): 800 mm

  • Pöydän keskipisteestä liikkeen alkuun/päähän (L8/L9): 400 / 400 mm

• Teho/painot:

  • Kokonaiskuormitus: 25 kVA

  • Koneen paino (vakio): n. 17 000-17 500 kg.

• Tuntikierto:

  • 21 100 h

  • Karan käyttötunnit: 7,647 h

Lisävarusteet

• Lastukuljetin

• Sisäinen jäähdytysneste karan kautta, 40 bar

• Paperihihnasuodatin

• Öljyn ja emulsiosumun erotin

• Pyörivät katseluikkunat (2)

• Puhdistuspistoolit (2)

• Renishaw-kosketusanturi
