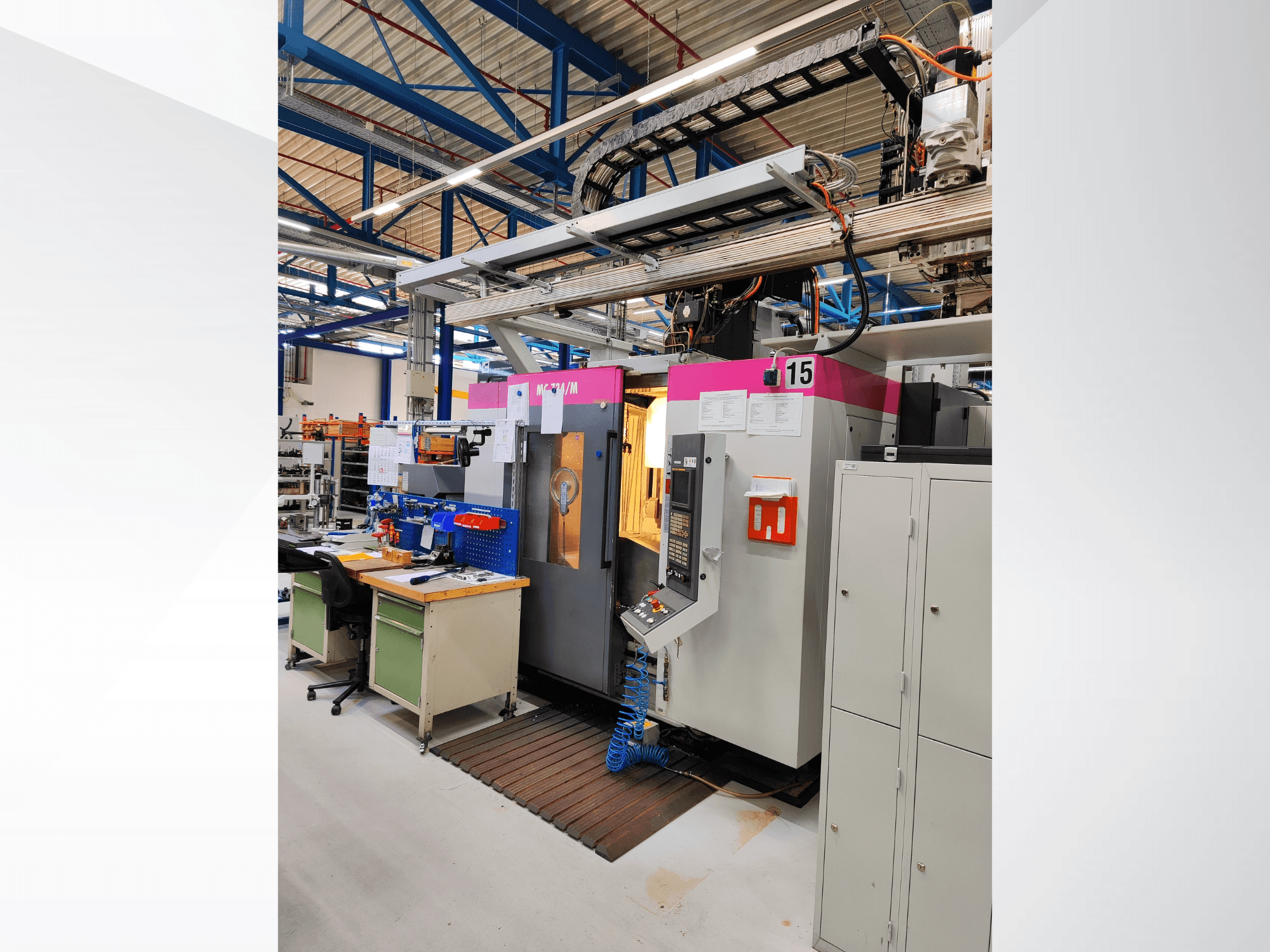

STAMA - MC 734MDE-MIL-STA-2006-00001

- Häiriösäde: 252 mm

- Kytketty kuorma: 51 kVA

- Kokonaistehotarve: 46 kW

- Liitäntäjännite: 400 V, 50 Hz

- Nimivirta: 75 A

- Lisäsulake: 3 x 80 A

- Liitännän vähimmäispoikkipinta: 4 × 25 mm²

- Karankartio: Capto 6

- Karalaakerin halkaisija: 85 mm

- Karin suurin vääntömomentti: 142 Nm (S6/20 %)

- Työkalumagasiinin kapasiteetti: 48 + 90 työkalua

- Työkalun kiinnitysvahvuus: 8 000 N

- Työkalun suurin halkaisija: 160 mm

- Työkalun enimmäispituus: 300 mm

- Syöttönopeus X / Y / Z: 1–10 000 mm/min

- Pikaliike X / Y / Z: 60 m/min

- Suurin syöttövoima X / Y: 7 000 N

- Suurin syöttövoima Z: 8 000 N

- Suurin jyrsintäkapasiteetti: 600 cm³

- Suurin poraushalkaisija: 40 mm

- Suurin kierteityshalkaisija: M30

- Pääkaramoottori 1: Kessler DMQ 112.AM.4.AFS/F (22,0 kW, 12 000 r/min)

- X-akselin moottori: Fanuc A 06 B-0269-B 100 (5,5 kW, 3 000 rpm)

- Y-akselin moottori: Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 rpm)

- Z-akselin moottori: Fanuc A 06 B-0273-B 400 (5,5 kW, 3 000 rpm)

- Työkaluvaihtimen moottori: Fanuc A 06 B-0235-B 000 (2,5 kW, 4 000 rpm)

- 4. akselin B-moottori: Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 rpm)

- 5. akselin C-moottori: Fanuc A 06 B-0236-B 100 (2,3 kW, 4 000 rpm)

- 8. akselin X2-moottori: Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 r/min)

- 7. akselin U-moottori: Fanuc A 06 B-0213-B 400 (0,75 kW, 4 000 rpm)

- V-akselin moottori: Fanuc A 06 B-0216-B 400 (1,0 kW, 4 000 rpm)

- Lisämagasiinin moottori: Fanuc A 06 B-216-B 400 (1,0 kW, 4 000 rpm)

- Tasomagasiinin moottori: Fanuc A 06 B-0235-B 100 (2,5 kW, 4 000 rpm)

- Jäähdytysnestepumppu 1: Brinkmann BFS 238/70 (5,0 kW, 2 900 rpm)

- Jäähdytysnestepumppu 2: Brinkmann TH 90/470-540 (3,3 kW, 2 900 rpm)

- Likavesipumppu: Brinkmann TAS 603/280-6156 (5,5 kW, 2 900 rpm)

- Pesupistoolin pumppu: Brinkmann TH 90/470-540 (3,3 kW, 2 900 rpm)

- Itsepuhdistuvan lamellisuodattimen moottori: Motovario P 63 B 4 (0,18 kW, 1 360 r/min)

- Lastunkuljettimen moottori: Bauer BS 06-74V/D 05 LA4/SP (0,25 kW, 1 350 r/min)

- Hydrauliyksikön moottori: Rexroth UPE5-4.00A10V5010ANT-H-1-025 (4,0 kW, 1 390 r/min)

- Ohjaamon ilmanvaihtomoottori: Ziehl-Abegg RH 31 M-20K.5H.2R (0,75 kW, 2 880 rpm)

- Kuljetushihnan moottori: SEW-Eurodrive R 47 DT 7104/AS B1 (290 Nm, 1 380 rpm)

Mukana toimitettavat laitteet:

Lastunkuljetin, apusäiliö, jäähdytysjärjestelmä, työkappaleen syöttölaite
