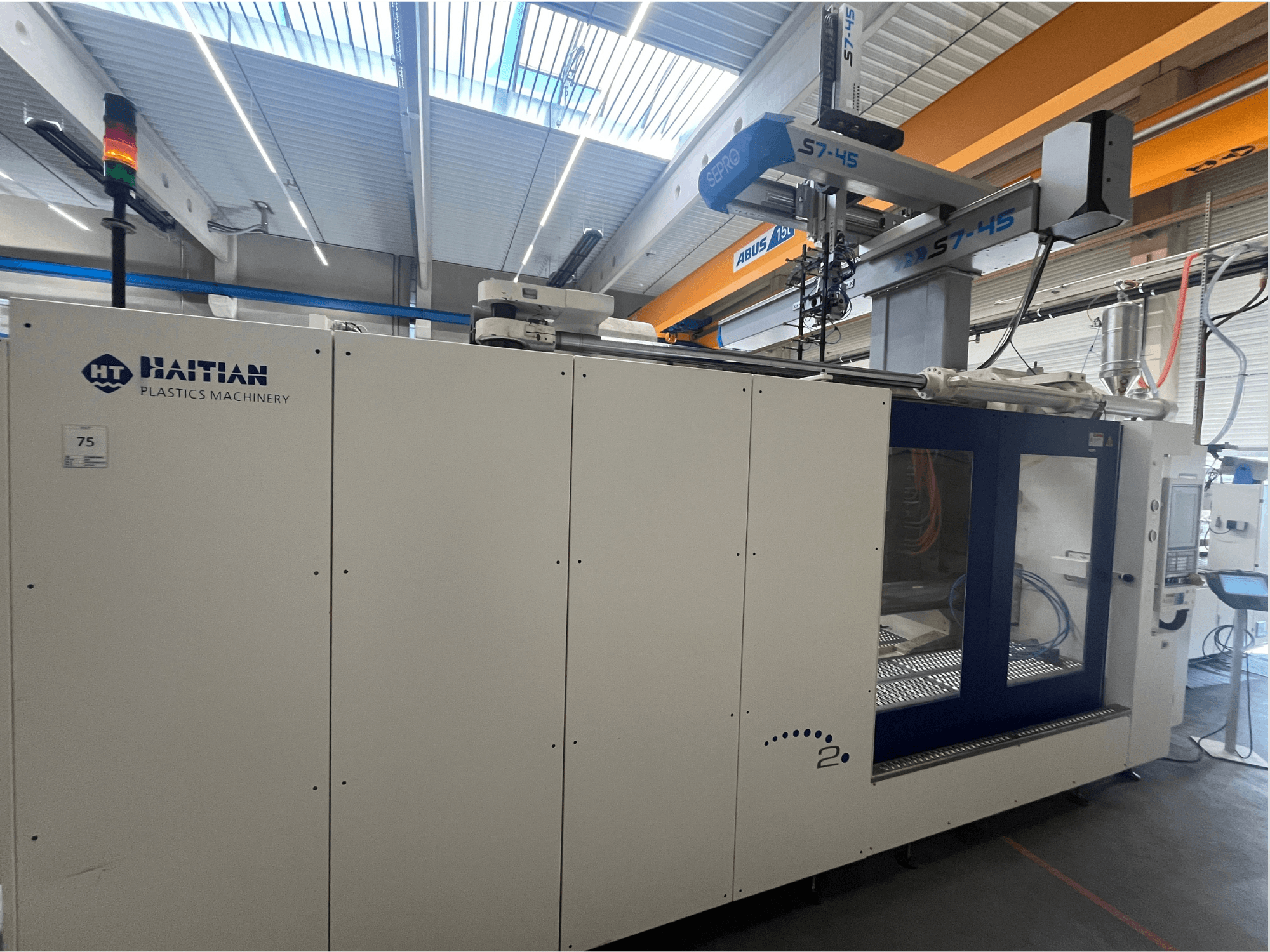

HAITIAN - JU12000II/8400DE-INJ-HAI-2017-00003

• Teho: 135 kW

• Jännite: N / PE, 50 Hz: AC 400 V, 3P / N / PE, 50 Hz

• Nimellisvirta: 279 A

• Oikosulkuvastukset: 25 kA

• Ruuvin halkaisija: Ø 110 mm

Puristusvoima: 1200 tonnia

Ruiskutusyksikkö

Ruuvin halkaisija: 110 mm

Laukaisutilavuus: 4847 cm³

Ruiskutetun ruiskun paino: 4410 g

Muotti / levyt

Levyjen väli: 1300 × 1200 mm

Muotin vähimmäiskorkeus: 600 mm

Muotin enimmäiskorkeus: 1250 mm

Ytimen vedot

Kiinteät ydinvetimet: 2

Liikuteltavat ydinvetimet: 2

Venttiilit / vyöhykkeet

Pneumaattiset venttiilit: 1

Hydrauliset venttiilit: 0

Lämmitysvyöhykkeet: 4

Käyttötiedot

Käyttötunnit: 63,296 h

Täysin automaattinen käyttöaika: 23 247 h

Laukausten määrä: 23,247 mm: 781,107

Automaatio ja oheislaitteet

Robotti: Sepro S7.45

Hopper: Moretto TMC12

Annosteluyksikkö: Symetric GM115-AD

akseli X 3000 mm

akseli Y 1100 mm

akseli Z 2200 mm

nimellinen hyötykuorma (osa ja varren pääte) 30 kg

Ohjaus ja järjestelmä

VISUAL 2 -ohjaus

PC-monitori ohjelmistoineen

Suora PC-robottiyhteys

CE-sertifioitu

Suorituskyky ja liike

Korkea vääntömomentti

Tehokkaat servomoottorit

Tärinänesto-ohjelmisto

Suuri kiihtyvyys

Lyhyet sykliajat

Asennus ja kaappi

Kiinteä levyasennus

Palkkiasennettu ohjauskaappi

Valinnainen lattialle asennettava kaappi

I/O ja liitännät

16x I/O

EU 67 -liitäntäkaapeli (10 m)

USB/PC-liitäntä

Pneumatiikka ja tyhjiö

1 tyhjiö-/painepiiri (venturi)

C-akselin pneumaattinen kierto (0-90°)

Opetus ja käyttö

Liikuteltava opetuslaatikko

10" LCD-näyttö

10 m kaapeli

Käyttö- ja huolto-opas

Varaosaluettelo

virtalähde

400V, 3-vaiheinen

Lineaarinen järjestelmä ja kestävyys

SLS lineaariset ohjaimet (X- ja Z-akseli)

Korkea luotettavuus raskaille kuormille

Kestää:

Hiomapölyä

PVC-höyryt

Vesihöyry

Integroitu voitelu

Vähäinen huolto (1× vuodessa)

Robottisarja

HAITIAN by SEPRO S7

Raskas rakenne

Nopea toiminta

Soveltuu:

Aksiaaliset kokoonpanot

Kaksoishaarat

Kaksoisliike

Koneen yhteensopivuus

IMM 700 - 5000 tonnin puristusvoima
