Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

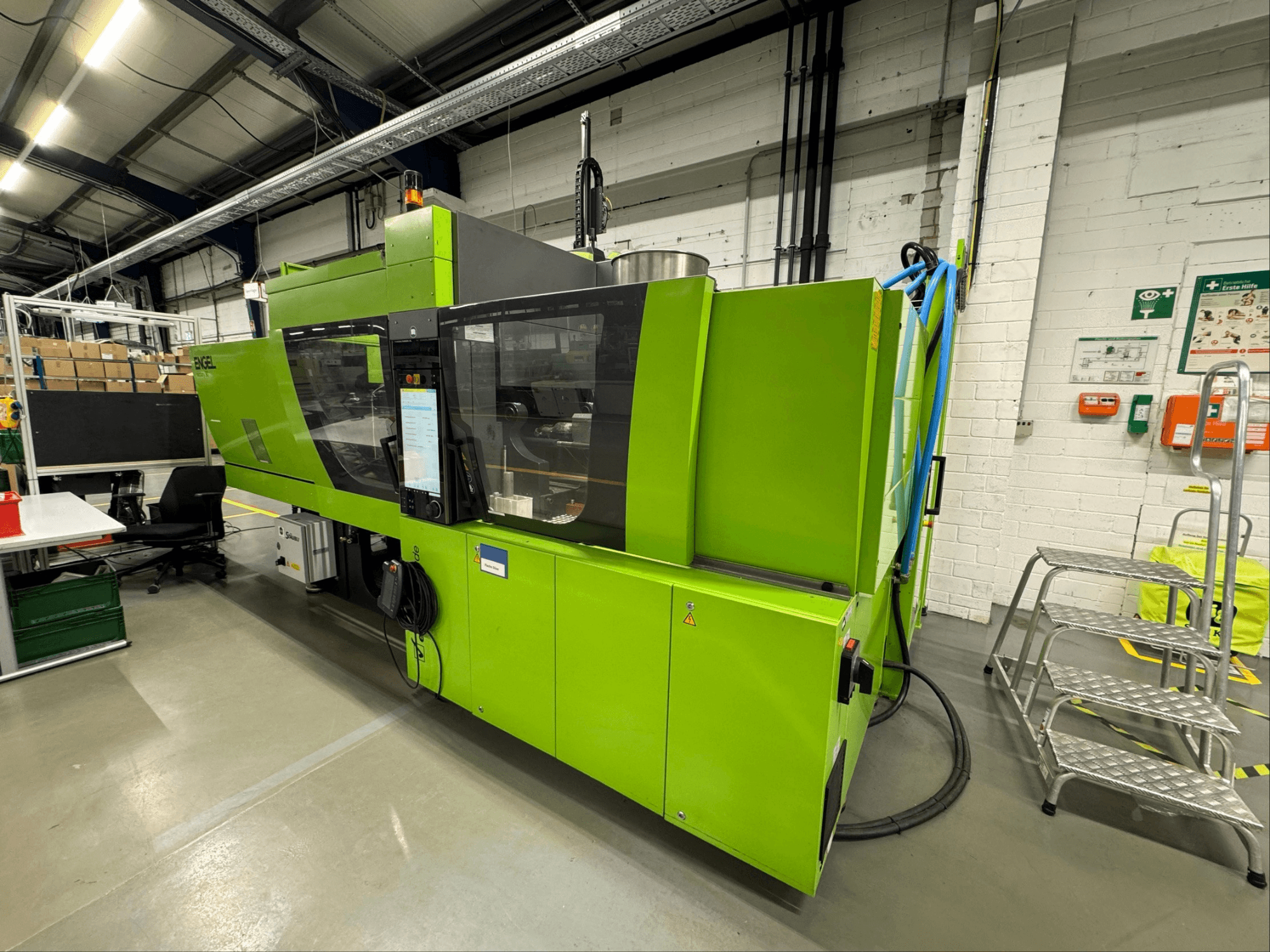

ENGEL Victory 200/90 tech

- Puristusvoima: 90 tonnia

- Ruiskutusyksikön koko: 200

- Kokonaiskäyttötunnit (kone): 15 903 h

- Käyttötunnit automaattitilassa (robotti): 12 086 h

- Kiinnityslevyn rakenne: EUROMAP-standardin mukainen kiinnitystankiton vakiomalli

- Keskityshalkaisija: 125 mm (EUROMAP)

- Magneettinen kiinnitysjärjestelmä: Stäubli-magneettikiinnityslevy

- Poistojärjestelmä: Keskitetty poistolaite, jossa on poistolaitteen turvarajapinta

- Lämmitysjärjestelmä: 230 V:n keraamiset sylinterilämmitysnauhat

ENGEL Viper 6 RC300

- Suurin käsittelypaino (hyötykuorma): 5 kg

- Robottiakselien liikealue:

X-liike: 400 mm

Y-liike (yksittäinen): 1 000 mm

Z-liike: 2 360 mm

C-akseli: Kompakti pneumaattinen kiertoakseli, kääntökulma 0–90°, vääntömomentti 6 Nm

- Pienin asettamiskorkeus: 1 450 mm (kääntymättömän C-akselin keskipiste, ilman tartuntapäätä ja kappaletta)

- Osan / tartuntapään suurin pystysuora koko (TV): 200 mm

- Järjestelmän suurin kokonaiskorkeus: 4 100 mm (käsittelylaitteet ja kone, mukaan lukien koneen tukijalat)

- Kappaleen asettamispaikka: Koneen takapuoli

- Sisäänajoliike: pystysuora
