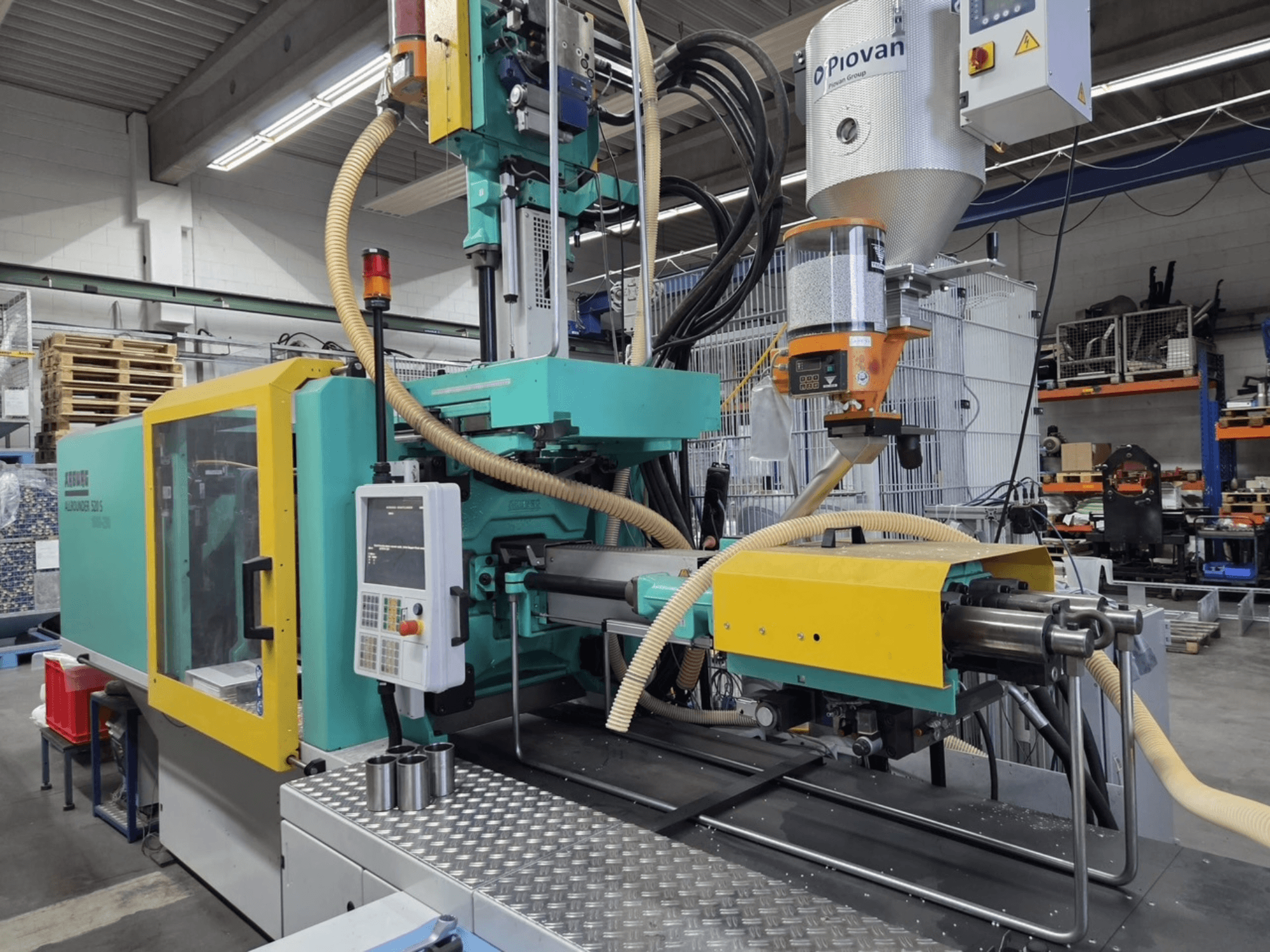

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Ruiskutusyksiköt ja plastisointi

  • 1. ruiskutusyksikkö:

    • Täydellinen lämpömuovinen sylinteri, 30 mm, erittäin kulutusta kestävä.

    • Suuttimen kosketusvoima ohjataan, ohjelmoitavissa

    • aXw Control ScrewPilot

  • 2. ruiskutusyksikkö:

    • 2. ruiskutusyksikkö 290, pystysuora

    • Täydellinen lämpömuovinen sylinteri, 30 mm, erittäin kulutusta kestävä.

    • Avoin suutin 30 mm suuttimen kärjellä; pidennetty suuttimen kärki +20 mm; säde 15

    • Avoimen suuttimen lämmityskaista

    • Suuttimen kosketusvoima säädettävissä, ohjelmoitavissa

    • aXw Control ScrewPilot

  • Vakiomallinen matopyöräkytkin; kytkentägeometria: kaksipuolinen.

  • Monikomponenttikäsittely; jakolinja-asetus lyhyillä juoksuputkilla 2. ruiskutusyksikköä varten.

  • Ruiskutuksen sulkeminen muotin kanssa ("lentävä ruiskutus").

• Käyttö, hydrauliikka ja jäähdytys

  • Käyttöyksikkö, jossa on 30 kW:n moottori

  • 65 l/min täyttövirtaus

  • Paineakkumoduuli, 64 l varastointitilavuus (max. 230 bar); akkukäyttölaite

  • Jatkuva öljyn jäähdytys ja suodatus; lisääntynyt jäähdytysteho

  • Koneen jäähdytyspiirejä ohjataan

• Kiristysjärjestelmä, ulosheittäjä ja ydinvetimet

  • Puristuslevysarja; keski-Ø 125 mm

  • Pienin asennuskorkeus 450 mm (laajennettuna)

  • Ejektorin paine P/Q-ohjattu (vaatii T2:n); ejektorin poikkileikkaus.

  • Ydinvetimet:

    • Ytimen veto 1 yhtäaikainen liike (P/Q-ohjattu, ohjelmoitavissa).

    • Ydinvedon 2 samanaikainen liike (P/Q-ohjattu, ohjelmoitavissa).

    • Ydinveto 3 samanaikainen liike (P/Q-ohjattu, ohjelmoitavissa).

    • Pneumaattisen vedon ohjaus 4, sis. paineenalennin.

    • Sähköinen ydinvetolaitteen ohjaus 1 (edellyttää VE 436/00).

• Työkalun pneumatiikka/hydrauliikkaliitännät

  • Sähköliitäntä pneumaattinen NVD 1 (työkalussa)

  • Sähköliitäntä pneumaattinen NVD 2 (työkalussa)

  • Sähköinen ja hydraulinen liitäntä NVD 3 (työkalussa)

  • Sähköinen ja hydraulinen liitäntä NVD 4 (työkalussa)

  • Puhalluslaite 1, jossa on paineenalennin; liitäntä puhalluslaitteelle 2.

• Jäähdytysvesi- ja muottipiirit

  • Jäähdytysveden sulkuventtiili (tulo); jäähdytysveden sulkuventtiili (tulo 2).

  • Jäähdytysveden suodatin 100 µm (sisääntulo)

  • 3 jäähdytysvesikiertoa kiinteälle muottilevylle; 3 jäähdytysvesikiertoa liikkuvalle muottilevylle.

  • Perusvarustus 2. jäähdytysveden jakelijalle (manuaalinen), jossa on 7 vapaata jäähdytyspiiriä.

• Ohjaus ja sähköt

  • Selogican suora ohjaus; teknologiataso

  • Lämmityspiirien sulakesuojaus (1-6, 16 A).

  • 15 sähköistä lämmityspiiriä muotin lämmitystä varten

  • Boost-toiminto lämmityspiirejä varten (kuumakanava).

  • Yläsuojus auki, nostettu turvaväliksi

  • Vianilmaisin vilkkuvalla valolla

  • Käyttäjän valtuutus sirukortilla (EUROMAP 65).

• Liitännät ja liitettävyys

  • Kuljetushihnan liitäntä (koneen pohja)

  • Valmisteltu kuusiakselista robottia varten SELOGICA-liitännän kanssa

  • Robotin liitäntä (EUROMAP 67), 50-nastainen

  • Hätäpysäytysliitäntä (24-nastainen, 2-kanavainen)

  • Perusvarustus sähköistä akselinohjausta varten

  • Isäntätietokoneen liitäntä OPC-UA

  • Lämpötilan ohjausyksikön liitäntä (20 mA); lämpötilan ohjauskaapeli HB-THERM

  • Sarjatulostimen USB-liitäntä; ulkoinen USB-näppäimistöliitäntä

  • CompactFlash-liitäntä tietojen tallentamista varten

  • Värisekoitusyksikön liitäntä (1. ja 2. ruiskutusyksikkö)

  • Pistorasia 1 CEE + 1 Schuko (lisä)

  • Pistorasia 3 CEE + 3 Schuko (erillinen toimitus)

  • Liitäntä turvaporttia varten (EUROMAP 73); liitin turvaportin lukitusta varten (EM73).

• Laitepaketit

  • Työkalun lämpötilan säätö

  • Akselin valvonta

  • Työkalun liikkeet

  • Käynnistäminen ja sammuttaminen

Lisälaitteet

• Ulkoisia lisävarusteita ei nimenomaisesti sisälly luetteloon.

• Koneen valmistelu/liitännät käytettävissä ulkoisia laitteita varten:

  • (SELOGICA prep, EUROMAP 67).

  • Kuljetushihnan liitäntä

  • Lämpötilan ohjausyksikön liitäntä (20 mA)

  • Värisekoitusyksikön liitäntä (ml. 2. ruiskutusyksikkö)

  • Turvaporttiliitäntä (EUROMAP 73)
