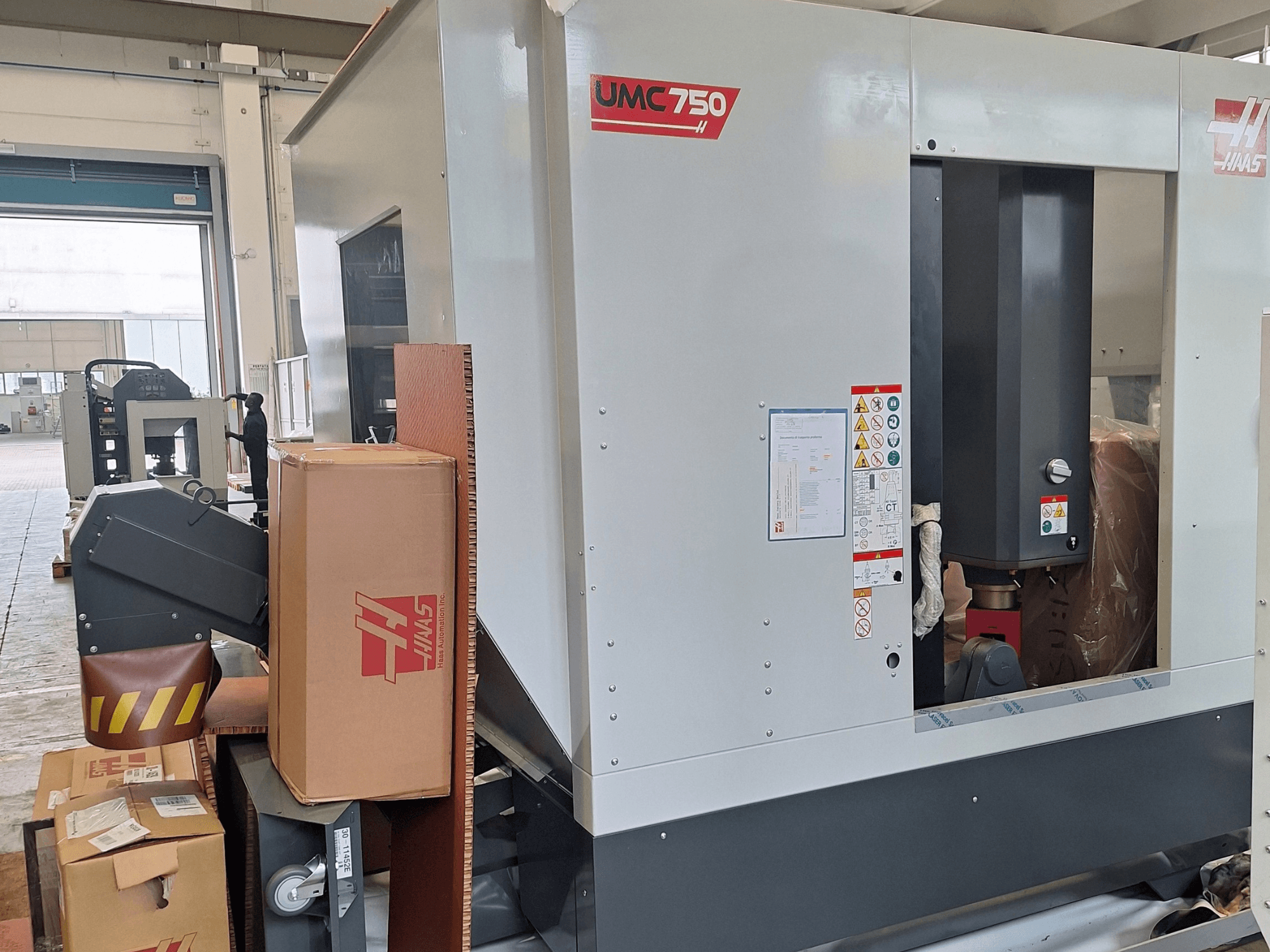

HAAS - UMC-750IT-MIL-HAA-2025-00001

Työaika: 0

Näyttelykone

Karan kärki – alusta (~ maks.): 24,0 tuumaa / 610 mm

Karan kärjen etäisyys levyalustasta (~ min): 4,0 tuumaa / 102 mm

Karan suurin vääntömomentti: 90,0 ft-lbf @ 2000 rpm / 122,0 Nm @ 2000 rpm

Karan käyttöjärjestelmä: Suora linjakäyttö

Karan kartio: CT40 | BT40 | HSK-A63

Karan laakereiden voitelu: Ilma / öljyn ruiskutus

Karan jäähdytys: Nestejäähdytys

B-akselin (kallistus) liikealue: +120° – -35°

B-akselin maksiminopeus: 170 °/s

B-akselin jatkuva vääntömomentti: 2240 ft-lbf / 3037 Nm

B-akselin jarrutusvääntömomentti: 2000 ft-lbf / 2712 Nm

C-akselin (kierto) liikealue: 360°

C-akselin maksiminopeus: 179 °/sek

C-akselin jatkuva vääntömomentti: 1854 ft-lbf / 2514 Nm

C-akselin jarrutusvääntömomentti: 900 ft-lbf / 1220 Nm

Kappaleen suurin kääntösäde: 27,0 tuumaa / 686 mm

Levyn halkaisija: 19,70 tuumaa / 500 mm

Levyn enimmäispaino: 660 lb / 300,0 kg

Levyn enimmäispaino palettialustan kanssa: 200 lb / 90,7 kg

T-uran leveys: 0,626 tuumaa – 0,630 tuumaa / 15,90 mm – 16,00 mm

Vakio-T-urien lukumäärä: 7

T-uran keskiväli: 2,48 tuumaa / 63 mm

Suurin leikkaussyöttönopeus: 833 ipm / 21,2 m/min

Pikasyöttönopeus (X, Y, Z): 1200 ipm / 30,5 m/min

Suurin työntövoima X / Y: 3300 lbf / 14680 N

Suurin työntövoima Z-akselilla: 4050 lbf / 18015 N

Työkalunvaihtajan tyyppi: Sivukiinnitteinen työkalunvaihtaja (SMTC)

Työkalujen kapasiteetti: 30+1

Työkalun suurin halkaisija (täynnä): 2,5 tuumaa / 64 mm

Työkalun suurin halkaisija (vierekkäin, tyhjä): 5,0 tuumaa / 127 mm

Työkalun enimmäispituus: 12,00 tuumaa / 305 mm

Työkaluvaihtoaika (keskiarvo): 1,80 s

Lastusta työkappaleeseen -aika (keskiarvo): 2,40 s

Jäähdytysnesteen tilavuus: 55 gal / 208 L

Ilman tarve: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

Ilmanpaine (min.): 80 psi / 5,5 bar

Sähköinen syöttöjännite (3-vaihe): 220 VAC (70 A) / 440 VAC (35 A)

Toimituspaino (vakio): 14 250 lb / 6 463,8 kg
